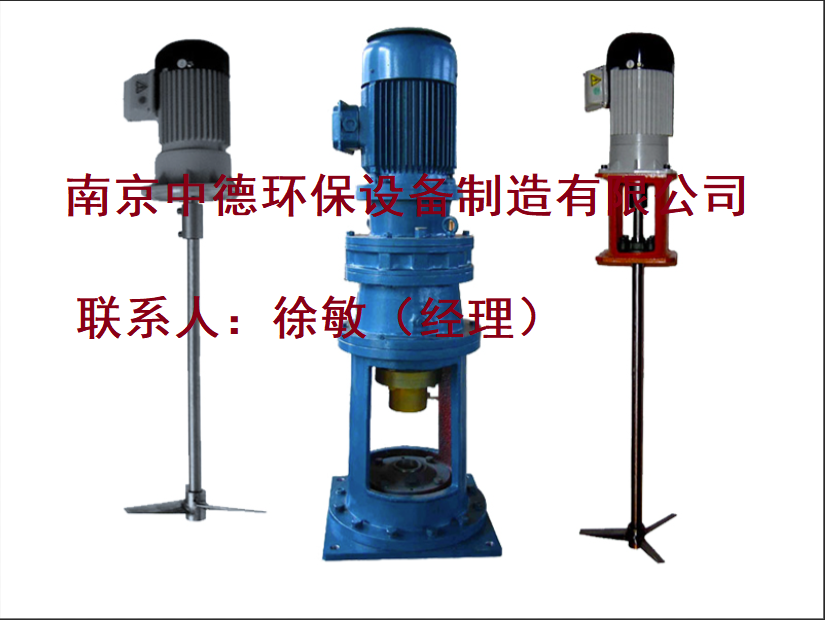

供應JBJ折槳式攪拌機構造簡介及加藥混合攪拌機選型

這真不是您需要的產品？
品　　牌：
南京中德環保

直接提問 | 回首頁搜
出廠價：
5900

主要規格：
JBJ2-1800

用　　途：
污水處理廠

JBJ槳式攪拌機技術描述 1. 特點: 1、高速分散機適用于一切液體的預混合、分散、調色等工作. 2、生產效率高,液壓升降,機架回轉靈活. 3、攪拌、分散時空氣吸留極少,可使物料迅速溶解,顆粒變小. 4、混合與調勻效果均好. 5、該機型特別適用于大批量生產選用. 2．用途: 廣泛適用于涂料、燃料、油墨、造紙、膠粘劑、化工等行業對兩種或多種液體和固體粉狀物進行攪拌、調和、溶解和分散.運行時能形成的流動狀態是上下兩個循環流和較強的湍流. 3．主要技術參數 JBJ槳式攪拌機主要技術參數及安裝尺寸,見下表及圖 4．構造攪拌機包括工作部分(垂直攪拌軸、攪拌機)、支撐部分(軸承裝置、機座)和驅動部分(電動機、減速機)及連接附件等. 攪拌機驅動裝置安裝在反應池的頂部,電動機和減速機間采用法蘭連接,以便于安裝和維護. 電機為戶外型,絕緣等級F,防護等級為IP55. (1)減速機 A.每臺攪拌機配備一臺減速機,減速機采用K-H-V行星傳動原理以及短輻擺線齒形相結合的新穎傳動機械,此減速機具有強大的承載能力,高減速比,高傳動效率,最小的體積,極低的噪音以及較長的使用壽命.在指定的運行范圍內,減速機能連續運行. B.減速機所有的傳動部件都經過嚴格處理,精密加工,研磨,接觸和潤滑良好,運行平穩,噪音低,輸出軸和輸入軸均無附加的軸向力,使用壽命長. C．電動機、擺線輪和所有軸承的更換及加油系統的維修方便,減速機上安有起重吊耳. D．所有支撐軸承都為抗磨損球形或圓柱型軸承.減速機中所有抗磨軸承的使用壽命達到50,000小時以上. E．露在減速機外部的軸承用油脂潤滑,安裝時用油脂調整、密封.其它軸承和擺線輪采用油杯連續濺噴潤滑,或油泵連續潤滑. F．減速機有防滲油裝置,并用油尺控制正常的油位. G．為承擔傳動軸及葉輪的重量,防止運行時由于荷載作用導致的軸傾斜,以及防止當攪拌機運行時齒輪不對中,減速機的輸出軸具有足夠的尺寸和剛度. (2)傳動軸 A．傳動軸用不銹鋼或碳鋼(襯塑)制成.制成后進行退火處理,槳式攪拌機傳動軸為懸臂軸,不采用底部固定軸承.軸表面無缺損雜質,以消除它對軸的疲勞強度和耐腐蝕性的影響.軸的線性、垂直度以及精確度準確,每米軸長,大允許偏差為1mm. B．動軸的葉輪槽在設計上應考慮葉輪的上下移動,小間距為150mm,葉輪的移動不影響其它裝置. C．攪拌機軸用不銹鋼D型夾殼聯軸器與輸出軸連接,連接充分對中. D．傳動軸的設計不設穩定器,其運行速度限定在第一調和振動頻率的65%以內.對臨界速度、扭矩和彎力的計算都充分考慮槳葉和轉軸的質量和慣性. (4)槳葉葉片材質為不銹鋼或碳鋼(襯塑). (5)驅動電機 A.電動機為臥式交流鼠籠感應電動機,其設計、制造和出廠實驗都應符合相應標準,防滴漏型,380V、三相、50HZ,輸出功率保證不超過電動機銘牌上所示功率. B.電動機在海拔3000m的高度運行,保證能滿足額定功率. C.電動機的功率能夠滿足攪拌機的特定需要. 5．材質及防腐攪拌機水下部件(軸及槳葉)采用不銹鋼或碳鋼材質加工并做防腐處理. 6．供貨范圍主軸、攪拌葉片、驅動裝置及連接附件等. 南京中德環保設備制造有限公司采購咨詢：18913960189徐敏（經理）025-57530868
