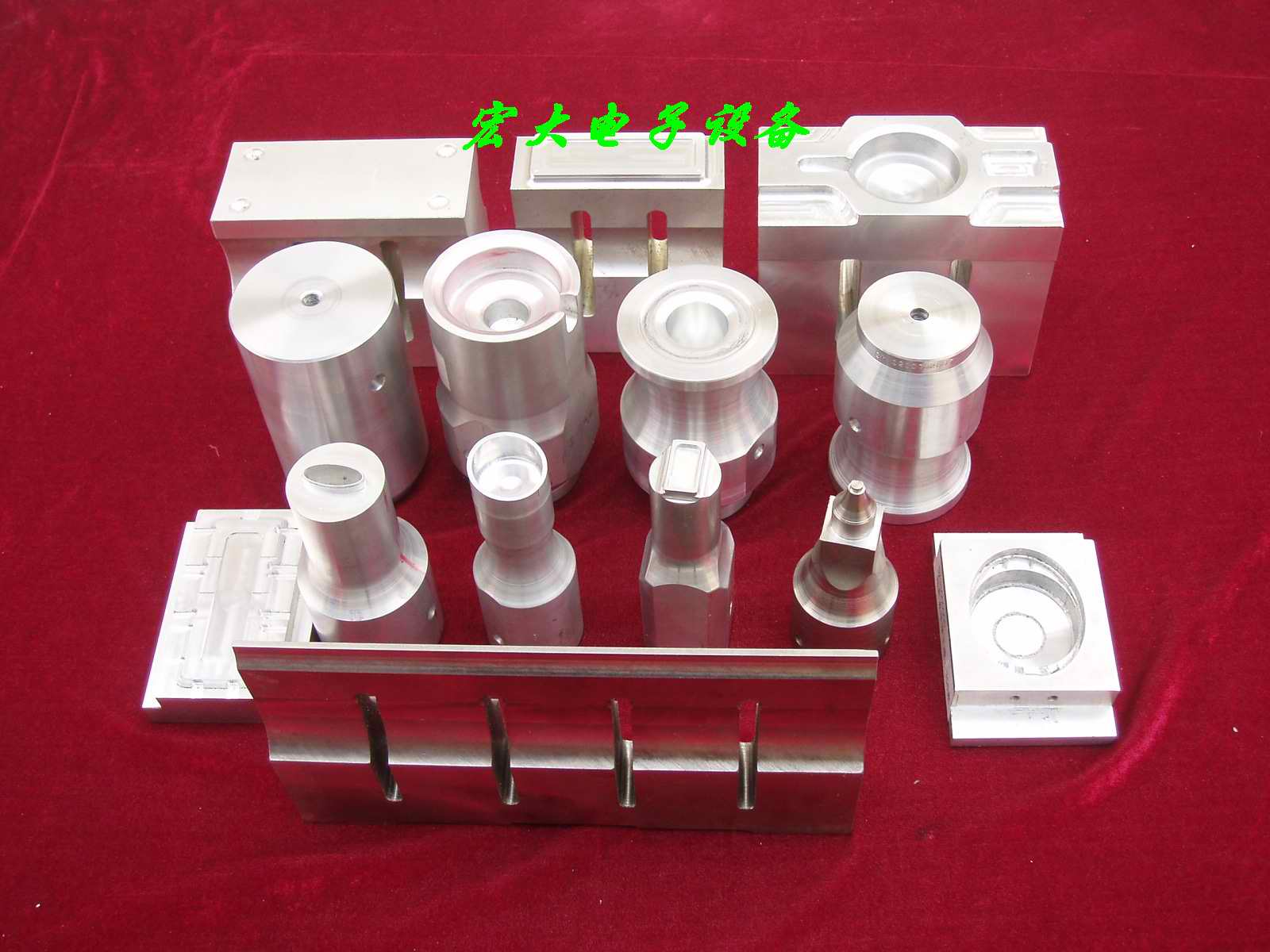

15K超音波模具20K超聲波模具定制超聲波塑焊機模具治具

這真不是您需要的產品？
品　　牌：
深圳市宏大電子設備有限公司

直接提問 | 回首頁搜
出廠價：
300 元/套

主要規格：
15K超音波模具20K超聲波模具定制超聲波塑焊機模具治具

用　　途：
15K超音波模具20K超聲波模具定制超聲波塑焊機模具治具

15K超音波模具20K超聲波模具定制超聲波塑焊機模具治具15KHZ超聲波模具 20KHZ超音波模具 15KHZ超聲波模具20KHZ超音波模具深圳市宏大電子設備有限公司都選用進口鋁鎂合金7075.頻率好硬度高，經久耐用！超聲波模具的設計與制作相當重要，你可能經常會有這樣的想法：超聲波模具的設計和生產是非常的簡單。千萬不要被誤導，當使用一個加工不當或是未經過調諧的焊頭，將給你的生產帶來昂貴的損失——它會破壞焊接效果，甚至更嚴重的會直接導致換能器或發生器的損壞。因此超聲波模具的設計絕不像它的外形那樣簡單，相反需要很多的專業知識和技能——如何保證焊頭能夠經濟的工作？如何保證焊頭能夠將換能器轉換的機械振動能有效地傳遞到工件上，形成持續穩定的焊接，我們的工程師將每一個環節都考慮得非常充分。超聲波模具是超聲波技術中有技術深度的一個方面。即使已經擁有幾年的設計和開發經驗，我們還是堅信只有通過嚴格的測試和質量控制才能生產出好的焊頭。我們的工程師將焊頭的聲學特性和機械特性的結合起來，設計出客戶需要的產品。我們生產的每一套焊頭和模具，不管是標準產品還是根據客戶要求定制的，都是用進口的材料制成的同時經過反復的測試。焊頭的外形、強度以及音頻等各種參數經過多次試驗，能符合為嚴格的標準，焊頭和模具達到匹配。 1、15KHZ超聲波模具20KHZ超音波模具，超聲波模具的振幅參數振幅對于需要焊接的材料來說是一個關鍵參數，相當于鉻鐵的溫度，溫度達不到就會熔接不上，溫度過高就會使原材料燒焦或導致結構破壞而強度變差。因為每一間公司選擇的換能器不同，換能器輸出的振幅都有所不同，經過適配不同變比的變幅桿及焊頭，能夠校正焊頭的工作振幅以符合要求，通常換能器的輸出振幅為10—20μm，而工作振幅一般為30μm左右，變幅桿及焊頭的變比同變幅桿及焊頭的形狀，前后面積比等因素有關，形狀來說如指數型變幅、函數型變幅、階梯型變幅等，對變比影響很大，前后面積比與總變比成正比。貴公司選用的是不同公司品牌的焊接機，簡單的方法是按已工作的焊頭的比例尺寸制作，能保證振幅參數的穩定 2、15KHZ超聲波模具20KHZ超音波模具超聲波模具頻率參數任何公司的超聲波焊接機都有一個中心頻率，例如20KHz、40 KHz等，焊接機的工作頻率主要由換能器（Transducer）、變幅桿（Booster）、和焊頭（Horn）的機械共振頻率所決定，發生器的頻率根據機械共振頻率調整，以達到一致，使焊頭工作在諧振狀態，每一個部份都設計成一個半波長的諧振體。發生器及機械共振頻率都有一個諧振工作范圍，如一般設定為±0.5 KHz，在此范圍內焊接機基本都能正常工作.我們制作每一個焊頭時，都會對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小于0.1 KHZ，如 20KHz 焊頭，我們焊頭的頻率會控制在19.90—20.10 KHz，誤差為5‰ 3、15KHZ超聲波模具振動節點焊頭、變幅桿均被設計為一個工作頻率的半波長諧振體，在工作狀態下，兩個端面的振幅大，應力小，而相當于中間位置的節點振幅為零，節點位置一般設計為固定位，但通常的固定位設計時厚度要大于3mm，或者是凹槽固定，所以固定位并不是為零振幅，這樣就會引致一些叫聲和一部分的能量損失，對于叫聲通常用橡膠圈同其它部件隔離，或采用隔聲材料進行屏蔽，能量損失在設計振幅參數時予以考慮 4、15KHZ超聲波模具加工精度 15KHZ超聲波焊頭因為工作于高頻振動情況下，應盡量保持一個對稱設計，以避免聲波傳遞的不對稱性導致的不均衡應力及橫向振動（我們所用于焊接的焊頭利用的是超聲波振動的縱向傳遞，對于整個諧振系統而言），不均衡振動能導致焊頭發熱及斷裂。超聲波焊接應用于不同行業對加工精度要求是不同的，對于特別薄的工件如鋰離子電池極片與極耳的焊接、金箔等的包覆等對加工精度的要求非常高，我們所有的加工設備均采用數控設備（如加工中心等），這樣才能保證加工出來的精度符合要求。
