氣動開關蝶閥-約西-上海氣動開關蝶閥

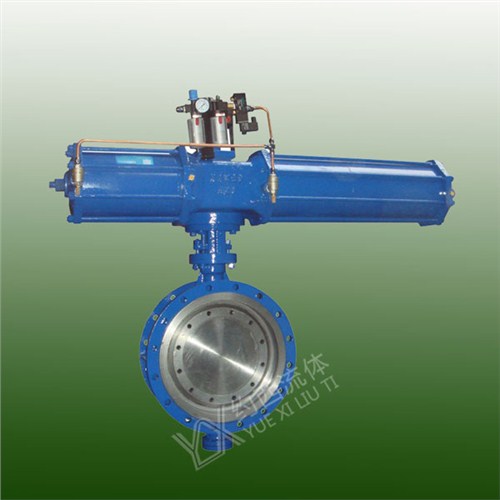

YXDA643H法蘭式氣動硬密封蝶閥-適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用
主要外形及連接尺寸 YXDA643-16<1.6Mpa>Mani Outline and Connecting Flange Size
DN外形尺寸
Outline Size連接尺寸
Connec ting Size執行器型號
Actuator ModelL
L1
L2
H
H1
D
D1
D2
f
n-φd
50
108
164/214
75/91
277/205
65
165
125
99
3
4-φ18
GT65/GTE80
65
112
164/214
75/91
287/315
75
185
145
118
3
4-φ18
GT65/GTE80
80
114
190/246
91/101
365/375
85
200
160
132
3
8-φ18
GT80/GTE90
100
127
210/295
101/112
420/436
130
220
180
156
3
8-φ18
GT90/GTE100
125
140
247/398
112/139
436/462
175
250
210
184
3
8-φ18
GT100/GTE125
150
140
308/478
139/176
466/543
190
285
240
211
3
8-φ22
GT125/GTE160
200
152
378/724
176/228
593/665
215
340
295
266
3
12-φ22
GT160/GTE210
250
165
432/928
206/275
682/752
265
405
355
319
3
12-φ26
GT190/GTE255
300
178
524/928
228/275
725/772
305
460
410
370
4
12-φ26
GT210/GTE255
350
190
648/1033
275/324
832/880
340
520
480
429
4
16-φ26
GT255/GTE300
400
216
648/1129
275/380
862/968
360
580
525
480
4
16-φ30
GT255/GTE350
450
222
715/1845
324/527
945/1005
400
640
585
548
4
20-φ30
GT300/AW28S
500
229
795/1845
380/527
1058/1060
430
715
650
609
4
20-φ33
GT350/AW28S
600
267
795/2605
380/545
1108/1195
490
840
770
720
5
20-φ36
GT350/AW35S
700
292
1380/2605
1170/1255
1170/1255
555
910
840
794
5
24-φ36
AW28/AW35S
800
318
1860/2605
1325/1365
1325/1365
620
1025
950
901
5
24-φ39
AW35/AW40S
