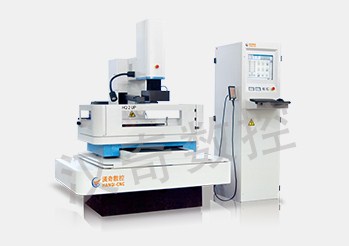

銷售蘇州火花機價格漢奇供

這真不是您需要的產品？
品　　牌：
漢奇

直接提問 | 回首頁搜
出廠價：
1

主要規格：
標準

用　　途：

在線切割檢驗中，用切八方判定線切割機床的精度，是一個很好的辦法。它可以很***地反映出線切割機床座標位移精度，導輪運轉的平穩性，X、Y的系統回差和進給與實際位移的保真度。線切割機床存在的與精度相關的任何毛病在切八方時都被體現出來，是無法人為地掩飾的。切得的八方應按如下幾個方面來分析：與X軸平行的兩個直面，尺寸偏小且進給速度慢，說明導輪軸向偏擺抖晃比較大，切縫變大。與Y軸平行的兩個直面，尺寸偏小且進給速度慢，說明導輪徑向偏擺抖晃幅度大，切逢度變大。450兩個平行斜面，尺寸偏小，說明Y軸系統回差大，差值約為兩倍的回差。1350兩個平行斜面，尺寸偏小，說明X軸系統回差大，差值約為兩倍的回差。450和1350斜面上出現以絲杠螺距為周期的搓板紋，X或Y軸出現進給位移的失真度，說明X或Y軸絲杠推動托板的工作端面出現跳動或失真。這種紋理和周期的關系只能在450和1350斜面上發現。450和1350斜面上以電機齒輪為周期的搓板紋，說明電機齒輪的不等分或偏心，這種毛病切直線看不見，切圓也辯不清它的周期關系。與X軸平行的兩直面搓板紋重，說明絲上下運行時在Y軸方向不走一條軌跡。（上下導輪V形槽的延長線不是一條線，所以絲換向為周期的搓板紋。）與Y軸平行的兩直面搓板紋重，說明的上下行時在X方向不走一條道，上下行時張力有較大的差異。（以絲換向為周期的搓板紋。）450斜面與1350斜面所夾的角大于或小于900，說明X、Y導軌的垂直度差，它造成四個直面間不垂直但對面能平行，其差值約為該行程內垂直度誤差的兩倍。切割面上下兩頭的不一致，說明上下導輪中有一個其V形槽對鉬絲的定位作用明顯變差。如上所述，切其它任何形狀，都很難把這些都清淅地暴露出來。故切八方確實是檢驗線切割機床***精度的好辦法。但用八方來判定線切割機床精度，一定要注意如下幾點：防止切割路線或材料本身的變形。切割方向和上下面要作好標記。八方中途不得再調任何一項工藝參數或變頻速度。一次完成，中途不得停機。要校正鉬絲，保證它的垂直度。不得設置齒隙，間隙補償。
