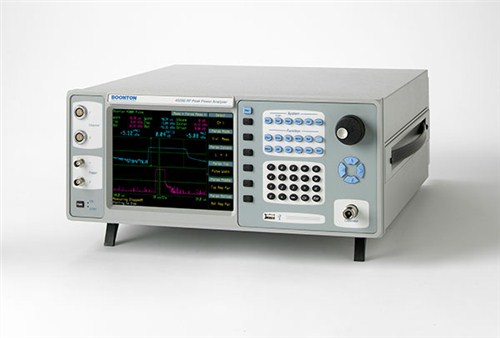

銷售上海峰值功率計價格

這真不是您需要的產品？
品　　牌：
Boonton

直接提問 | 回首頁搜
出廠價：
0

主要規格：
臺

用　　途：

Boonton擁有全線的峰值和平均值功率探頭高達40GHz適用于您的快速上升時間，高帶寬，大動態的所有應用。

測量速度快，寬動態范圍（-70dBm到+20dBm）
校準系數，線性和溫度補償數據存儲在EEPROM中
出色的駐波比降低失配的不確定性
精確的校準和NIST可追溯性
兼容Boonton的功率表系列

特點

Boonton擁有多種類的功率探頭兼容4540，4500B，4300，4240和4530系列功率表。功率表規格保證了儀器的性能。在執行歸零/校準程序后，這些規格適用于儀器的操作和環境范圍，除非另有說明。Boonton功率探頭操作手冊內有提供測量不確定度的信息。

功率探頭的功能

功率探頭轉換射頻或微波功率至一個等效電壓，然后輸入功率表處理。接下來，功率探頭呈現的功率阻抗是密切匹配傳輸系統。為了準確的測量，兩者必須以最小的漂移和噪聲情況下達成。

校準和追溯性

Boonton采用線性校準及頻率響應校準。這比較大限度地提高二極管探頭和糾正對所有范圍非線性的性能。線性校準可用于擴展二極管探頭的工作范圍。它也可以在熱電偶或二極管探頭的動態范圍內來糾正非線性。頻率校準因子（NIST可追溯性）和其他數據都存儲在所有峰值功率探頭內。線性校準是通過峰值功率表的內置校準源執行。

功率探頭的選擇

Boonton二極管探頭的構造采用平衡二極管檢波器。跟單二極管探頭相比，這種雙二極管配置提供了更高的靈敏度與諧波抑制。當選擇一個功率探頭，有幾個因素必須考慮包括頻率范圍，動態范圍和調制。該功率探頭應該有一個比這調制信號更快的上升時間。Boonton提供各種種類繁多的頻率范圍峰值功率探頭為符合寬的動態范圍和快的上升時間

連續波和平均功率探頭

型號	頻率范圍	動態范圍¹	額定過載	比較大駐波比
阻抗連接頭			脈沖/連續	頻率	SWR@0dBm
大動態范圍雙二極管探頭
51075A 50 ohm N (M)	500 kHz to 18 GHz	-70 to +20dBm¹	1 W for 1μs 300 mW	500 kHz - 2 GHz	1.15
				2 GHz - 6 GHz	1.2
				6 GHz - 18 GHz	1.4
51077A 50 ohm N (M)	500 kHz to 18 GHz	-60 to +30 dBm¹	10 W for 1μs 3 W	500 kHz - 2 GHz	1.15
				2 GHz - 6 GHz	1.2
				6 GHz - 18 GHz	1.4
51079A 50 ohm N (M)	500 kHz to 18 GHz	-50 to +40 dBm¹	100 W for 1μs 25 W	500 kHz - 2 GHz	1.15
				2 GHz - 6 GHz	1.2
				6 GHz - 18 GHz	1.4
51071A 50 ohm K (M)	10 MHz to 26.5GHz	-70 to +20 dBm¹	1 W for 1μs 300 mW	10 MHz - 2 GHz	1.15
				2 GHz - 4 GHz	1.2
				4 GHz - 18 GHz	1.45
				18 GHz - 26.5GHz	1.5
51072A 50 ohm K (M)	30 MHz to 40 GHz	-70 to +20 dBm¹	1 W for 1μs 300 mW	30 MHz - 4 GHz	1.25
				4 GHz - 38 GHz	1.65
				38 GHz - 40 GHz	2
熱電偶探頭
51100(9E) 50 ohm N (M)	10 MHz to 18 GHz	-20 to +20 dBm¹	15 W for 1μs 300 mW	10 MHz - 30 MHZ	1.25
				30 MHz - 16 GHz	1.18
				16 GHz - 18 GHz	1.28
51200 50 ohm N (M)	10 MHz to 18 GHz	0 to +37 dBm¹	150 W for 1μs 10 W	10 MHz - 2 GHz	1.1
				2 GHz - 12.4 GHz	1.18
				12.4 GHz - 18GHz	1.28
特別功能雙二極管探頭
51011A-EMC 50 ohm N (M)	10 kHz to 8 GHz	-60 to +20 dBm²	1 W for 1μs 200 mW	10 MHz - 2 GHz	1.12
				2 GHz - 4 GHz	1.2
				4 GHz - 8 GHz	1.4
51011A 50 ohm N (M)	100 kHz to 12.4 GHz	-60 to +20 dBm²	1 W for 1μs 300 mW	100 kHz - 2 GHz	1.12
				2 GHz - 4 GHz	1.2
				4 GHz - 11 GHz	1.4
				11 GHz - 12.4 GHz	1.6
51013A 50 ohm N (M)	100 kHz to 18 GHz	-60 to +20 dBm²	1 W for 1μs 300 mW	100 kHz - 4 GHz	1.3
				4 GHz - 10 GHz	1.5
				10 GHz - 18 GHz	1.7
51015A 50 ohm N (M)	100 kHz to 18 GHz	-50 to +30 dBm²	10 W for 1μs 2 W	100 kHz - 1 GHz	1.07
				1 GHz - 2 GHz	1.1
				2 GHz - 4 GHz	1.12
				4 GHz - 12.4 GHz	1.18
				12.4 GHz - 18 GHz	1.28
二極管平均探頭(與4530, 5230, 4230, 4240, 4540配合使用)
51085 50 ohm N (M)	500 kHz to 18 GHz	-30 to +20 dBm¹	1 W for 1μs 5 W*	500 kHz - 4 GHz	1.15
				4 - 12.4 GHz	1.2
				12.4 - 18 GHz	1.25
二極管USB探頭 (支持PC端USB1.0或更高版本)
52026 50 ohm SMA (m)	10 MHz to 12.4 GHz	-50 to +20 dBm		10MHz to 12.4 GHz	1.26
52018 50 ohm SMA (m)	10 MHz to 18.5 GHz	-50 to +20 dBm		10MHz to 18 GHz	1.26
52012 50 ohm K type (m)	10 MHz to 26.5 GHz	-50 to +20 dBm		10MHz to 18 GHz	1.25

¹型號:4500B除外的所有功率計

² 型號： 4240, 4530, 4540

*對于51085峰值功率：1kW峰值，5μs脈沖寬度，0.25%周期占空比。對于51085連續功率：25°C時平均5W（+37dBm），85°C時線性降至2W (+33dBm)。

寬帶峰值功率探頭
