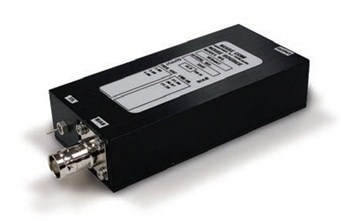

NC3400系列噪聲源的校準精度和平坦度因其低VSWR特性得到增強。隨著噪聲源偏壓的打開和關閉，內置隔離器可提供幾乎恒定的輸出阻抗。隔離器也可保護噪聲二極管免受入射射頻功率的影響（更高功率的裝置請咨詢我們）。
Noisecom的NC3400系列是要求高ENR的應用的不錯選擇，并且可避免輻射計和雷達系統中出現射頻功率相關的突發事件
SMA母形接頭為射頻輸出和標配；BNC凹形接頭為偏壓輸入標配。可提供其他接頭選件
主要應用：
?雷達系統
?高NF設備測量
?自動測試設備（ATE）
主要規格：
? ENR高達35dB
?VSWR<1.25:1
?標準輸入電壓：+28VDC
?噪聲輸出上升和下降時間短于1μs
?比較大插入：平均1W
?射頻功率：峰值100W
?典型電流：12至15mA
15.5dB噪聲系數測試儀兼容類型主要參數:
型號
頻率范圍（GHz）
噪聲輸出 ENR（dB）
全頻帶平坦度（dB）*
比較大VSWR（開/關）**
I（比較大）（mA）
NC3404
2 - 4
30 - 36
± 0.75
1.25:1
30
NC3405
4 - 8
30 - 35
± 0.75
1.25:1
30
NC3406
8 - 12
28 - 33
± 0.75
1.25:1
30
NC3407
12 - 18
26 - 325
± 0.75
1.25:1
30
*針對小于中心頻率10%的帶寬進行了優化的裝置平坦度小于±0.25dB。對于帶寬減小的裝置，其VSWR也可能得到改進。
**N接頭的VSWR為1.35:1，比較高不超過12 GHz。不建議將N接頭用于頻率高于12 GHz的情況。
注：標準校準點位于每1GHz處
選件
描述
NC34opt01
N 公輸出接頭
NC34opt02
SMA 公輸出接頭
NC34opt03
+15VDC輸入電壓
NC34opt04
+28VDC，可調節（穩定輸出，變化在±2V內）
NC34opt05
TTL控制“高”開啟（添加后綴T）
NC34opt06
SMC 公偏壓接頭
NC34opt07
用于偏壓連接的焊片
