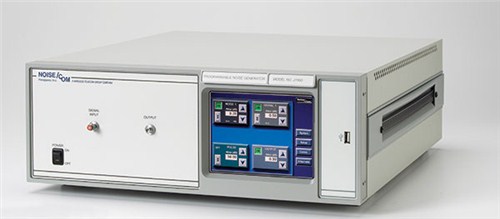

PNG7000A系列可編程白噪聲信號源

Noisecom的PNG7000A可編程高斯白噪聲信號源可以為誤碼率(BER)測試應用提供一個可控信噪比(SNR)或載噪比(CNR)的合路信號，具體功能是基于用戶提供信號和內部產生的高精度高斯白噪聲源，儀器的一個重要的特點是這種合路信號的低失真路徑，而有關輸出信號也可以作為時域的抖動測試所需的隨機源。

有關信號路徑的正常插入增益為0dB，并伴隨以很低的幅度和相位脈動；儀器可以提供高波峰因子噪聲，這使得BER測試在大CNR或Eb/No(比特能量噪密度比)的情況下也可以完成；基于選件PNGopt07的DC耦合功能允許將噪聲直接加到數字TTL，ECL或類信號中。

標準的PNG7000A是一個寬帶儀器，但對于需要更廣頻段的應用，它可以選配包括最多含5個帶通的噪聲源，以在指定頻段內達到優化平坦度，Noisecom可以為用戶客戶化定制。儀器裝備有6.25”彩色TFT觸摸屏,噪聲功率,噪聲開關切換,信號開關切換和噪聲源的選擇可透過觸摸屏面板控制,或經過Ethernet，IEEE-488或RS232串口進行遠程控制。儀表還可方便地集成到ATE系統中通過軟件控制來減少生產用測試時間。通過外置的高精度功率計，C/N或的Eb/No設置可以準確的完成。

另當外部CNR校驗完成后，比率更改可以在沒有降低精度情況下,通過內置的高精度衰減器來改變噪聲功率，這樣可以將CNR的精度保持在原有的水平。正常的噪聲輸出功率在出廠時在0dB衰減器設定的情況下經過校驗,并用dBm/Hz來顯示。

通用指標

  白噪聲輸出

  最小18 dB的波峰因子

  輸出噪聲功率：-3dBm

  噪聲衰減器：0到63dB (0.25dB步進)

  噪聲衰減器精度：±0.2dB或0.5% (1 -500 MHz)

                  ±0.2dB或1% (500MHz –1GHz)

                  ±0.3dB或2% (1GHz –2GHz)

  信號路徑增益：0±1dB

  群延遲變化：±0.2nsec/40MHz

  標準連接頭：SMA母頭

  6.25”彩色VGA, TFT觸摸屏

  尺寸：約43.7cm(寬)x16cm(高,含底腳)x49.5cm(長)

  電源: 230VAC, 50Hz (選件03)

  工作溫度：-10℃到+65℃

應用

  誤碼率和抖動測試

  串行數字測試(Serial Data Testing)

  載噪比測試

  Eb/No測試

  多工器(Multiplexer)

  硬盤驅動器通道測試(Disk Drive Channel Testing)

技術指標

選件定購信息

選件號描述

PNGopt01    BNC母頭輸入和輸出

PNGopt02    75Ω輸入和輸出阻抗

PNGopt03    電源輸入：230 VAC, 50 Hz

PNGopt04   5個噪聲源切換開關

PNGopt05   RS232遠端控制

PNGopt06    127 dB信號衰減器，以1dB為步進

PNGopt07    DC耦合路徑(6 dB射頻衰減)

PNGopt09  客戶化定制內置濾波器

PNGopt10    用戶定制頻率,功率或平坦度要求*

PNGopt11    GPIB IEEE-488.2接口

PNGopt12    19”機架固定套件
