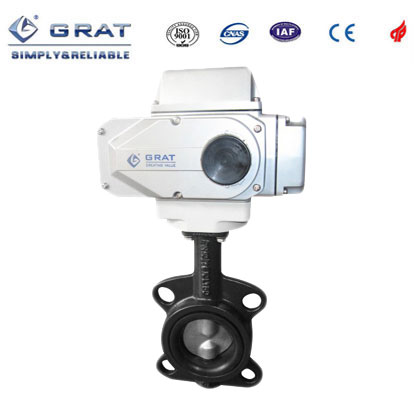

一、電動開關蝶閥產品簡介：
電動開關蝶閥，充分滿足對壓力、流量、溫度、液位等工藝參數的快速開關和切斷需求。快速開關電動蝶閥，廣泛應用于各種壓差大，易卡堵等復雜工況，要求快速開關，切斷的工藝管路。其優越的產品特性和性價比遠超過同類電磁閥產品。1
電動開關蝶閥體積小，重量輕，性能可靠，配套簡單，流通能力大，特別適合于介質是較潔凈液體和氣體。閥體配合標準的凸面管道法蘭。優越的經濟性能使得蝶閥的應用行業最為廣泛。
三、電動開關蝶閥產品參數
公稱通徑DN40～DN200
工作電源AC220V，AC380V, DC24V
介質溫度-20～350℃
環境溫度-30℃－60℃
公稱壓力0.1～2.5MPa
動作方式快速切斷
動作時間4S/6S(備選）
適用介質水，油品，氣體
連接方式對夾式/法蘭式（備選）
密封形式軟密封/硬密封（備選）
閥體材質：WCB、QT450-10、HT200、HT250、不銹鋼304，316
閥板材質：WCB、QT450-10、HT200、HT250、不銹鋼304，316
轉軸材質：2Cr13
密封圈材質：EPDM、PTFE、PPL、司泰萊合金堆焊等
填料材質：柔性石墨
防護等級：IP67
制造標準：GB/T 122387-89，GB/T 122381989 、API609
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92，GB/T 139271992 、API598
四、電動開關蝶閥安裝尺寸
1、電動開關蝶閥對夾式連接安裝尺寸：
規格(mm)
L
D
K
N-φD
H1
H
W
W1
重量kg
40
33
148
105
4-φ16
48
210
138
76
5.2
50
43
165
125
4-Φ18
80
314
160
137
5.9
65
46
185
145
4-φ18
89
327
160
137
6.3
80
46
200
160
8-φ18
95
333
160
137
6.7
100
52
220
180
8-φ18
114
385
196
145
7.8
125
56
250
210
8-φ18
127
400
196
145
9.3
150
56
285
240
8-φ22
139
442
255
182
11.1
200
60
340
295
8-φ22
175
480
255
182
20.3
