一、精小型電動球閥產品簡介：

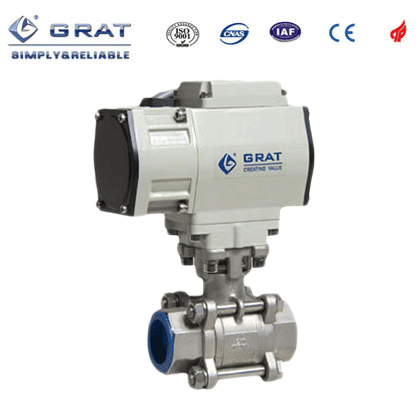

精小型電動球閥，小體積電動球閥是一款超小型電動閥門，其執行器和閥體的一體化設計，極大地減小了外形體積，應用于各種對于安裝尺寸和體積有較大限制的工藝場合。
三、精小型電動球閥產品參數
工作電源：DC24V、AC110V、AC220V
執行器扭矩/材質：20牛.米/鑄鋁合金
介質溫度：0～120℃
環境溫度：-30℃－60℃
公稱壓力：0.1～6.4MPa
動作方式：開關動作
動作時間：10-15秒
適用工況：空調、消防系統、水處理、管路吹掃、分析儀器、煙氣采樣等
連接方式:內螺紋連接，法蘭，焊接，卡箍式
密封形式:軟密封
閥體材質:SUS304、SUS316
密封圈材質:EPDM、PTFE
防護等級:IP67
安裝方式:任意角度安裝（為延長壽命最好水平或傾斜安裝）
設計與制造標準:GB12237-89 AP16D
法蘭標準:GB9113-2000、GB17241.6-1998
結構長度標準:GB12221-89
檢驗標準:JB/T 9092 API598
四、精小型電動球閥產品資料
1、精小型電動球閥連接尺寸：
公稱通徑DN
尺寸（mm)
重量
Kgmm
inch
ΦD
L (mm)
管螺紋G
H1
H2
W1
W2
10
3/8"
10
60
3/8″
152
38.8
128
79
0.48
15
1/2"
15
75
1/2″
152
38.8
128
79
0.48
20
3/4"
20
80
3/4″
159
45.4
128
79
0.68
25
1"
25
90
1″
169
55.8
128
79
1.2
32
1/ 1/2"
32
110
11/4″
174
60.2
128
79
1.9
