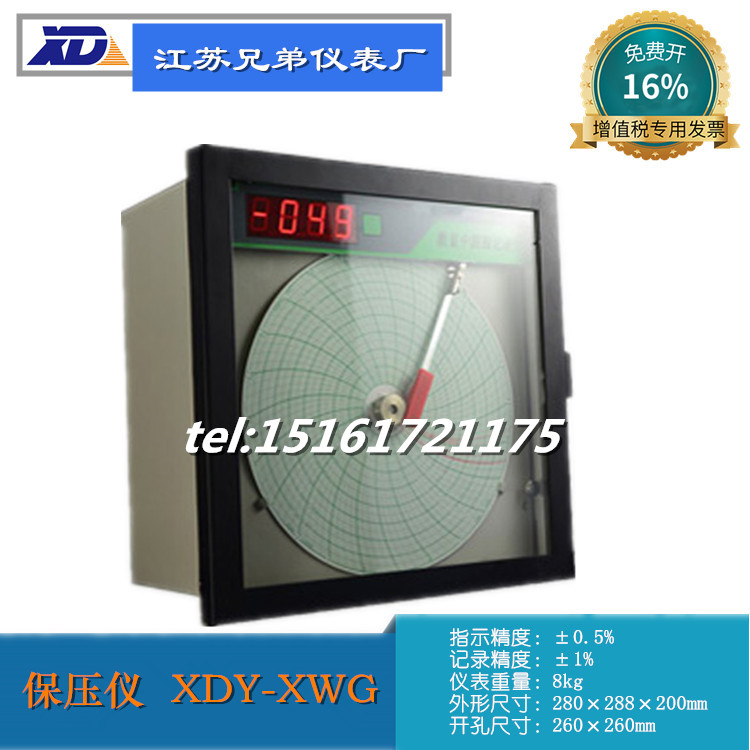

數顯中圓盤壓力記錄儀溫度記錄儀高精度

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

圓盤保壓儀廠家簡介：圓盤保壓儀廠家采用具有國際水平的的開關電源，在抗各種電源干擾方面有了很大提高，且能在交流電壓波動極寬的地區正常工作，儀表結構采用積木形式，改變了傳統制造工藝，提高了儀表的可靠性，數字顯示測量值一目了然。廣泛的應用于輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄工作。圓盤保壓儀廠家原理：被測參數首先轉換成直流電訊號，輸入到訊號模塊，進行線性化處理，經差分放大器放大到1VDC左右，然后傳輸?shù)饺缦氯齻€回路當中，*回進入記錄系統，通過與參比電位器相比較，輸出正或負的偏差訊號，然后，經功放級驅動弧線電機移動，直接托動記錄筆和參比滑線電阻達到新的平衡，從而形成一個沒有任何附加傳動的快速響應的閉循環平衡系統。伺服電路的速度反饋電路，進一步改善了快速相應特性，數顯中圓圖記錄儀從而實現了無振蕩、無噪聲、無傳動變差以及快速相應記錄的特點。圓盤保壓儀廠家技術條件： 1、測量顯示方式：四位0.8"數碼管顯示; 2、基本指示誤差：不超過全量程的±0.5%; 3、不靈敏區：不超過全量程的±0.2%; 4、平衡時間：小于1秒; 5、記錄誤差：不超過全量程的±1%; 6、記錄紙：24小時標準線性園圖記錄紙或按用戶需要定制; 7、設定值顯示方式：四位0.5"數碼管顯示; 8、控制點設定范圍：不小于全量程的 5~100%; 9、設定值附加誤差：不超過全量程的±1%; 10、控制反應時間：1.5秒左右； 11、觸點容量：AC220V／2A; 12、供電電源：AC220Ｖ±10%／50HZ; 13、消耗功率：小于10VA; 14、絕緣電阻：電源端子對地　 DC500V／20MΩ以上; 　　　　　　　輸入信號對地　 DC500V／20MΩ以上; 輸入信號對電源 DC500V／20MΩ以上; 15、絕緣強度：電源端子對地　 AC1500V／1分鐘; 　　　　　　輸入信號對地　 AC500V／1分鐘; 輸入信號對電源 AC500V／1分鐘; 16、環境溫度：-10~500C；相對濕度：小于90%RH; 17、重量：小于7.5公斤; 18、zui大外形尺寸:長×寬×高：280×280×160（mm）; 19、安裝開孔尺寸:260×260 (mm)。圓盤保壓儀廠家安裝：安裝前應按本說明書調校與標定部分對儀表的主要功能進行檢驗。安裝環境儀表應避免在以下場所安裝或使用： 1、高溫（＞500C）或高濕（＞80%RH）環境； 2、有腐蝕性氣體的環境； 3、靠近強振動源的場所； 4、靠近強電場或強磁場，如電弧爐、電力變壓器、變頻器等； 5、灰塵過多。安裝角度儀表安裝的傾斜角度，前、后、左、右均不可超過15° 一、圓盤保壓記錄儀概述： XDY-XWG系列圓盤保壓記錄儀用引進的先進技術巧妙運用于本儀表，從而使儀表具有極高的價格性能比。本儀表具有結構簡單、靈敏度高、記錄穩定、維修方便等特點。該產品是我們根據冶金、電爐、熱處理、食品加工等行業的特點，專門研制開發的產品。在儀表的心臟部分（平衡用滑線電阻），本產品采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、儀表重量輕等諸多特點、優點。數顯中圓圖記錄儀廠家可以在化工、冶金、鋼鐵、機械、石油、發電、水泥、燒結等工礦企業以及科研單位，用于對被測對象進行自動測量。如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節。二、圓盤保壓記錄儀主要技術參數：指示精度：±0.5% 記錄精度：±1% 控制精度：±0.5% 設定范圍：0～100％（兩組）行程時間：≤5S 指示不靈敏區：±0.25% 標尺刻度長：550mm 記錄有效寬度：87.5mm 記錄走紙速度：24小時/周輸出接點容量：交流220V1A（交流無感負載）；直流28V2A （純阻負載）工作環境：溫度0～50℃ 相對濕度≤90％電源電壓：220V±10％ 50Hz±5％消耗功率：≤20VA 儀表重量：8kg 外形尺寸：280×288×200mm 開孔尺寸：260×260mm 三、圓盤保壓記錄儀的使用：根據接線圖接好線，并檢查儀表接線完好，打開儀表表門，打開電源，指示燈指示，儀表就可以正常使用。江蘇兄弟儀表廠 15161721175 051786807660
