概述

1. 產品特點

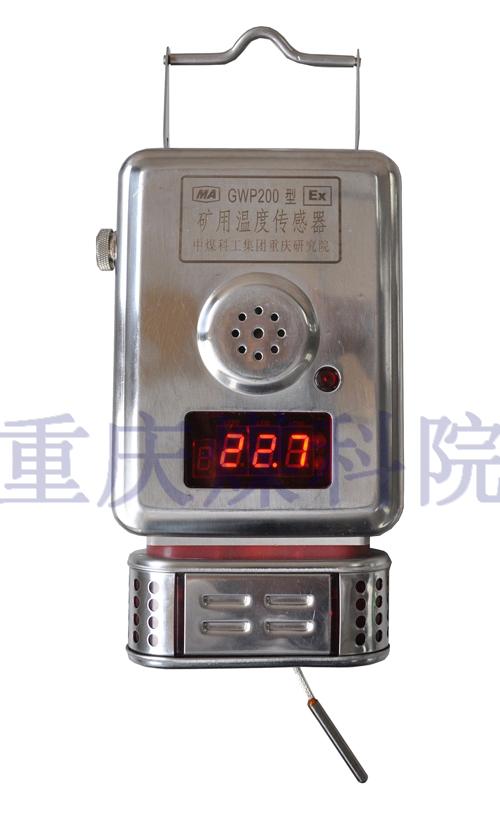

GWP200型礦用溫度傳感器（以下簡稱傳感器），是一種用于監測煤礦井下巷道及瓦斯抽放管道溫度的模擬量傳感器，能就地數字顯示溫度并將測量結果轉換成相應的電信號輸送到井下分站。

2. 主要用途和適用范圍

1) 主要用途：傳感器主要用于煤礦井下的溫度監測。

2) 適用范圍：井下巷道，工作面瓦斯抽放管道等有必要進行溫度監測的場所。

? 技術特性

1. 主要技術指標

1) 工作電壓、電流

a) 工作電壓：（9.0～25.0）V.DC；

b) 工作電流：≤ 100 mA。

2) 測量范圍：-30℃～+200℃。

3) 顯示分辨率

傳感器采用數字顯示，在（-30≤X＜100）℃之間，顯示分辨率為0.1℃；在（100≤X≤200）℃之間，顯示分辨率為1℃。

4) 基本誤差

a) 顯示誤差≤±2.5%(F.S)；

b) 輸出誤差≤±2.5%(F.S)。

5) 輸出信號制式

傳感器的輸出信號制式為以下四種，出廠時輸出信號制式為四選一；

a) 頻率型：輸出頻率為(200～1000)Hz（輸出電流2mA時，脈沖寬度≥0.3ms，脈沖幅度：高電平不小于3 V、低電平不高于＋0.5V）；

b) 電流型：DC 4 mA～20 mA（負載0Ω～500Ω）；

c) 電流型：DC 1 mA～5 mA（負載0Ω～1KΩ）；

d) 總線型：RS485，傳輸速率2400bps，傳輸信號工作電壓直流峰峰值：≤15 Vp-p；傳輸信號工作電流峰峰值：≤150 mA。

6)  響應時間

傳感器的響應時間不大于10s（水中）。
