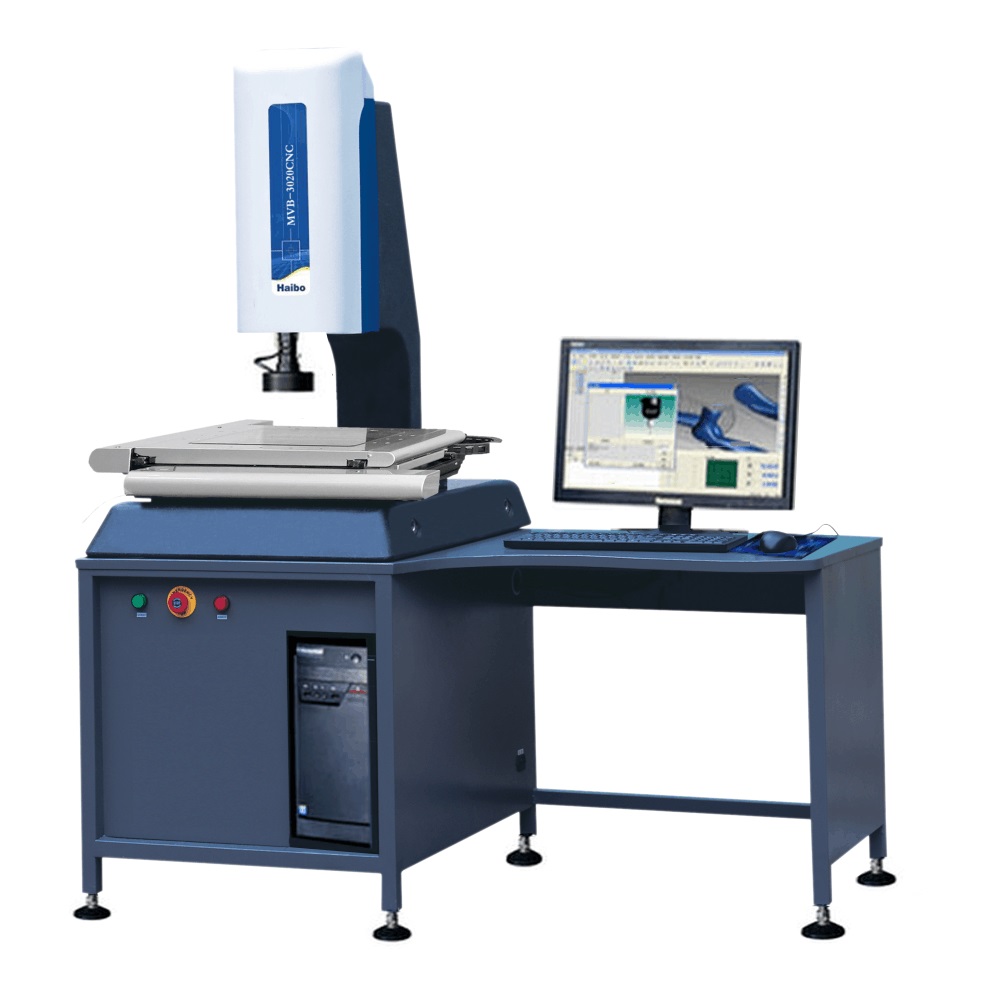

廠家直銷大行程二次元測量儀影像儀 4030 5040影像測量儀價格優惠

這真不是您需要的產品？
品　　牌：
拓航

直接提問 | 回首頁搜
出廠價：
43000 元/臺

主要規格：
400*300

用　　途：
光學影像測量儀是針對五金加工行業零部件尺寸控制的檢測設備

廠家直銷大行程二次元測量儀影像儀 4030 5040影像測量儀廠家直銷大行程二次元測量儀影像儀 4030 5040影像測量儀價格優惠技術參數 VMS4030 有效測量行程(X×Y) ：400 mm×300 mm Z軸調焦升降范圍：250mm 分辨率：0.001mm X、Y軸線性精度：U≤( 3+L/200 )μm 重復精度：±0.003 mm 載物臺尺寸：620mm*510mm 玻璃臺尺寸：450 mm×340mm 承載重量：25 kg 影像系統：美國TEO高分辨率1/3”彩色CCD 物鏡：可連續變倍光學放大倍率0.7×-4.5× 影像放大倍率：20-225×，光柵尺：高精度精密光柵尺,分辨率1um 照明系統：表面光源及透射光源均為LED，亮度可調傳動方式：臺灣精密無牙傳動＋P級V型導軌操作方式：搖桿手柄、鼠標拖運、主機外形尺寸：985mm×670mm×950 mm 機臺底座、工作臺、Z軸立柱：高精度花崗巖儀器總重：約400 kg 量測軟件：光學視覺精密測量測軟件數據輸出：測量數據Word(doc)、Excel(xls) 物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf) 簡單SPC分析，數據Word(doc格式)、Excel(xls格式) 數據導入：二維圖形AutoCAD(dxf)) 電源：AC 220±5V、50Hz 技術參數 VMS5040 有效測量行程(X,Y) ：500 mm×400 mm Z軸調焦升降范圍：250mm 分辨率：0.001mm X、Y軸線性精度：U≤( 3+L/200 )μm 重復精度：±0.003 mm 載物臺尺寸：720mm×610mm 玻璃臺尺寸：555 mm×445mm 承載重量：25 kg 影像系統：美國TEO高分辨率1/3”彩色CCD， (SONY芯片) 物鏡：可連續變倍光學放大倍率0.7×-4.5× 影像放大倍率：20-225×，光柵尺：高精度精密光柵尺,分辨率1um 照明系統：表面光源及透射光源均為LED，亮度可調傳動方式：臺灣精密無牙傳動＋雙導軌操作方式：搖桿手柄、鼠標拖運、主機外形尺寸：1170 mm×770mm×1030 mm 機臺底座、工作臺、Z軸立柱：高精度花崗巖儀器總重：約500 kg 技術參數：VMS6050 有效測量行程(X,Y) ：600 mm×500 mm Z軸調焦升降范圍：250mm 分辨率：0.001mm X、Y軸線性精度：U≤( 3+L/200 )μm 重復精度：±0.003 mm 載物臺尺寸：820mm×710mm 玻璃臺尺寸：660mm×555mm 承載重量：25 kg 影像系統：美國TEO高分辨率1/3”彩色CCD， (SONY芯片) 物鏡：可連續變倍光學放大倍率0.7×-4.5× 影像放大倍率：20-225×，光柵尺：高精度精密光柵尺,分辨率1um 照明系統：表面光源及透射光源均為LED，亮度可調傳動方式：臺灣精密無牙傳動＋P級雙導軌操作方式：搖桿手柄、鼠標拖運、主機外形尺寸：1275mm×870mm×1030 mm 機臺底座、工作臺、Z軸立柱：高精度花崗巖儀器總重：約550 kg 二次元影像測量儀工作原理二次元影像測量儀使用本身的硬件（CCD，目鏡，物鏡數據線，視頻采集卡）將所能捕捉到的圖像通過數據線傳輸到電腦的數據采集卡中，之后由軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備不會產生圖像滯后現象。因工件大小而議，工作臺可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇合適的光源亮度。光學影像測量儀是針對五金加工行業零部件尺寸控制的檢測設備。具備基本的點、線、圓、兩點距離、角度等基本測量功能及坐標平移的功能，能滿足基本的二次元測量需求；此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計，儀器采用定格定倍手動變倍鏡頭，可在經濟實惠的條件下實現較大工件各種復雜表面的更好測量。聯系人：閆凱華 undefined 手機：18118135256 電話：0512-66565546 傳真：0512-68180932 郵編：201600 地址：江蘇蘇州市吳中區木東路
