全面外觀控制

在一臺儀器上測量顏色和光澤

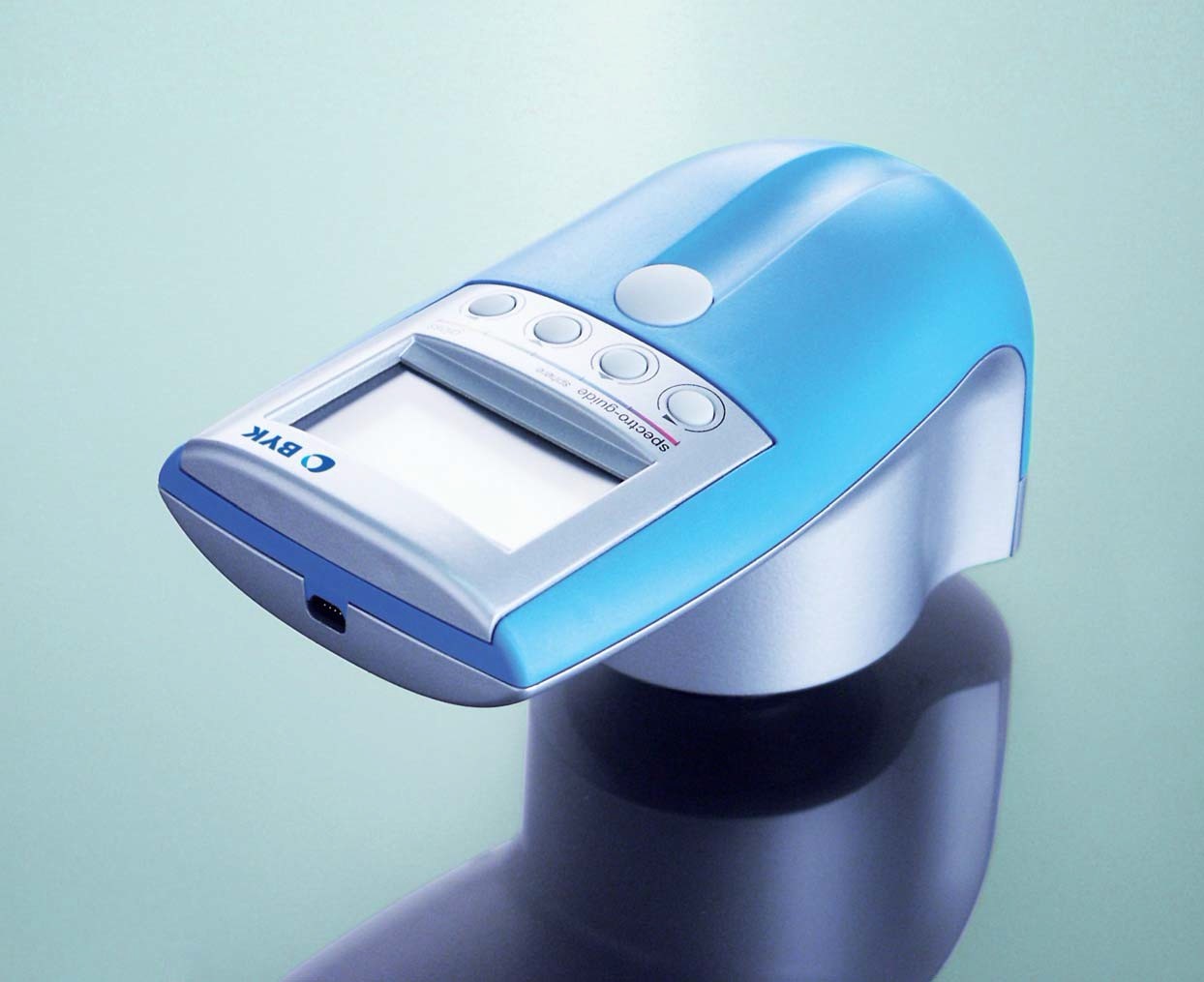

產品的整體外觀受到顏色和光澤的影響。同樣顏色但光澤較高的樣品看上去比低光澤的樣品要來得暗一些而且顏色更飽和。為了得到統一的外觀，需要對顏色和光澤這兩個屬性進行控制。分光色彩精靈非常獨特因為它能同時測量顏色和光澤。因此在任何情況下都能清楚地找出顏色不匹配的原因。

■同時顯示顏色（  45/0或積分球）和 60°光澤

■符合國際標準

■設定顏色和光澤允差可在生產中快速判定合格   /不合格

方便使用和控制

用分光色彩精靈能方便而安全地進行品質管理 －即使對剛開始從事顏色工作的人來說也是如此。得益于直觀的下拉式菜單和四個方向按鈕的操作，品質管理變得比以往任何時侯都更方便。

■份量輕，體積小－僅重500克

■符合人體工程學的設計方便測量那些難以到達的區域

■標準和樣品的讀數有指定的按鈕

■用戶可根據所需自行設定顯示

在織物樣表面有高度的測量重復性

評判一臺 45/0儀器的關鍵標準是它的環狀照射。由于使用獨特的，具有專利的測量原理，分光色彩精靈    45/0是唯一的有100%環狀照射的儀器。一個有白色涂層的半球作為光源的混合艙，保證了完全均勻的照射。因此消除了任何來自測量方向的影響，從而即使在織物表面上也有極好的測量重復性。

分光色彩精靈 45/0測量原理

真正的環狀照射即使在織物樣品上也有最好的重復性

始終精確的顏色值

溫度穩定性

用新型分光色彩精靈，您可以測量任何顏色：

暗的－明亮的－小半徑的反射曲面。

10nm的分辨率不但能確保高精度的測色結果，同時確保與其它測色儀器間極佳的一致性－甚至與臺式儀器也是如此。

此外，具有專利的光源控制，確保測量結果不受溫度影響－即使在極端的條件下。

隨時可投入使用

人們一直在想要既經濟又可靠的測色儀器。分光色彩精

靈保證多年使用的精確度和低維修需求。

■標準AA電池能長時間使用－一套電池可測 8000個數據

■光源保用十年，不需要更換燈泡

■牢固而緊湊的設計

■穩定、長時間的校標－每三個月校一次標

通過easy-link  專業化處理文件

無論您是想進行每批產品與標準的比對，還是生產過程的質量跟蹤，隨分光色彩精靈附帶的    easy-link軟件提供您所有所需的工具。直接將數據從儀器傳輸至電腦預設置的QC模板中，為日常顏色控制所用。

所有的部件都符合標準嗎？

CIELab －圖表顯示具有允差線的色相和亮度差值。

方便管理您的標準數據

手動輸入標準數據

如果您要匹配的顏色標準板已經不復存在，您可將其分光數據輸入到 Excel中，標準的數據便能被輸入到分光色彩精靈中用于顏色管理。

產品質量長時間保持穩定嗎？

顯示顏色、光澤、厚度以及您產品的特殊信息的所有數據趨勢圖使用不同材料生產的部件是否匹配？

顯示在三種不同光源下的色差，用于控制同色異譜。

備份您的標準數據

為安全起見，建議將您所有的標準數據儲存在計算機中，這些數據隨同允差可以下載到分光色彩精靈中去 －隨時隨需。建立您的允差使用自動允差功能可簡便地設置您的產品的色差警戒區。測量至少  20個目測通過的產品試樣，將數據輸入到Excel中，允差范圍可被自動地計算出來－節省時間和精力。

訂購信息

型號

名稱

4545

BYK軟件  easy-link

硬件要求：

電腦操作系統： Windows    2000或以上版本

微軟Excel    2000或以上版本，支持  VBA程序；

接口：串口或 USB接口

汽車內飾件的顏色和光澤控制

大多數人認為汽車內部顏色和光澤的協調是判斷汽車視覺質量的關鍵因素。因此，在過去幾年中，汽車內部設計的質量要求得到提高。使用了各種材料，并需要對其進行協調。為了達到內部裝飾部件之間外觀的協調一致，需對允差進行精細的確定。只有使用極其精準的測量儀器才能客觀地控制生產。

新型分光色彩精靈  S系列產品通過測量技術的改進使得用60°度角測量低光澤區域（   0-10GU）的測量精度得到提升。通過專利認證的校標程序，確保其極佳的重復性達±   0.1。

另外，分光色彩精靈  S系列具備獨特優點，始終確保得出精確的結果：

■高度可重復性的結果，不受測量方位影響，歸因于專利

認證的真正的圓周照明

■長期穩定的校標只需每隔三個月校標一次

■在10-40℃之間溫度內可獲得穩定的顏色和光澤數據

■光源部分保用  10年

■ 10nm分辨率獲取精確讀數，無論顏色是光亮還是暗淡

■通過軟件easy-link生成專業化的文檔

使用不同材料生產的部件是否匹配？

三種光源同時顯示色差以控制同色異譜

 技術指標

光澤測量范圍

0-10 GU

10-100  GU

重復性

±0.1 GU

±0.2 GU

重現性

±0.5 GU

±1.0 GU

型號

名稱

顏色角度

光澤角度

顏色口徑

光澤口徑

6801

分光色彩精靈  45/0光澤

45/0

60°

11mm

5x10 mm

6802

分光色彩精靈  45/0光澤

45/0

60°

11mm

5x10 mm

6834

分光色彩精靈積分球光澤

d/8 spin

60°

11mm

5x10 mm

6836

分光色彩精靈積分球光澤

d/8 spin

60°

11mm

5x10 mm

標準配置如下：

分光色彩精靈，黑色校準標準板

白色校準標準板帶證書

綠色檢查用參考標準板，高光澤標準板

樣品定位器，軟件 easy-link

數據線，4節AA電池，手提帶，  USB線

攜帶箱，操作說明書

顏色理論小冊子，培訓

分光色彩精靈培訓

包括：

1、顏色理論

■顏色的基本要素：光源、觀察角、目標物

■色差定義及解釋

2、儀器操作和軟件培訓

■測量樣品和標準的單個及平均值

■儲存、取出和清除測量值

■改變光源、觀察角、顏色系統

■數據傳輸到  easy-link

顏色

光譜范圍

400 – 700 nm，10 nm分辨精度

重復性

0.01ΔE*,1σ（在白板上連續測量10次）

重現性

0.2ΔE*,1σ（在12塊BCRA  II板上測量的平均值）

顏色系統

CIELab/Ch; Lab(h); XYZ; Yxy

色差

ΔE*;ΔE(h);ΔEFMC2;ΔE94;

ΔECMC;ΔE99;ΔE2000

指數

YIE313; YID1925; WIE313; CIE; Berger;

顏色強度；遮蓋力；同色異譜

照明光源

A; C; D50; D55; D65; D75; F2; F6; F7;

F8; F10; F11; UL30

光澤

觀察角

2°; 10°

測量范圍

0 – 100 GU

重復性

± 0.2 GU

重現性

± 1.0 GU

語言

英語、德語、法語、意大利語、

西班牙語、日語和中文

標準

電源

4節AA堿性電池，鎳鎘或錳電池

顏色

光澤

工作溫度

50°F – 110°F（10°C至  42°C）

ASTM

D2244，E308，E1164，

 D523，D2457

濕度

< 85%相對濕度不結霜/95°F（35°C）

DIN

5033，5036，6174，

67530

尺寸

3.7X3.2X7in（9.5X8X450px）

ISO

7724

2813，7668

重量

約1.1 lbs（大約0.5kg）
