檢測認證人脈交流通訊錄

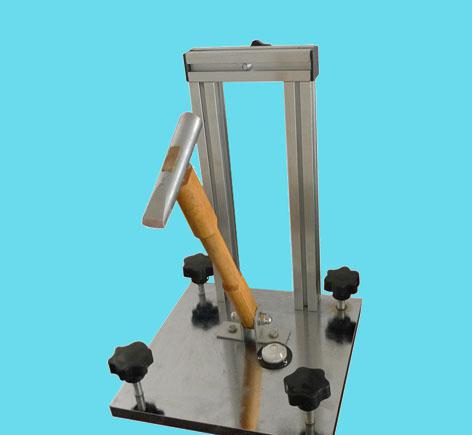

- 熱侵鍍鋅層附著力沖擊試驗機產品概述: 熱侵鍍鋅層附著力沖擊試驗機符合GB/T2694-2010、YDT757等標準的落錘試驗方法，適用于熱浸鍍鋅層附著力試驗，是利用錘頭自由跌落擊打試樣來測試鍍鋅層是否合標準。本產品適用于電力鐵塔類似生產廠家和質檢部門進行產品質量檢測和控制。 熱侵鍍鋅層附著力沖擊試驗機技術規格 : 1、錘頭重量：210g ±1g 2、錘頭中心線至底座面垂直高度：300mm ±1mm? 3、錘柄材料：橡木 ?適用于熱浸鍍鋅層附著力試驗，是有關生產廠家和質檢部門進行?產品質量檢測和控制所必須的設備。 錘頭表面應光滑、平整、無?毛刺。錘頭與錘柄結合應牢固；底座與錘柄之間穎活動靈活。外?形尺寸錘頭、錘柄及底座公稱尺寸及允許偏差見圖和表所示錘?頭、錘柄及底座公稱 熱侵鍍鋅層附著力沖擊試驗機技術參數: 構件名稱 公稱尺寸及允許偏差 錘頭 L(mm) F(mm) c1(mm) a (°) 錘刃切面平整度(UM) 刃口寬度(mm) 100±2 60±1 20±1 90±1 ≤8 ≤0.1 錘柄 A(mm) B(mm) C(mm) D(mm) Φ2 N(mm) 275±5 100±2 105±2 27±1 20±1 15°-1 底座 E(mm) H(mm) G(mm) K(mm) M(mm) ? 25±1 30±1 15°±1 22±1 60±1 ? ?熱侵鍍鋅層附著力沖擊試驗機結構特點: 錘頭采用45號鋼，質量為(210±10)g，表面鍍鉻。 錘刃硬度(肖氏)不低于40HS。 錘柄采用橡木，質量為(70±10)g。 底座采用Q235鋼，表面鍍鉻。 ?四、使用：?試件置于水平，調整試樣，使打擊點距試樣邊、角、端部不小于?10mm，錘頭面向臺架中心，錘柄與底座平面垂直后自由落下，?以4mm的間隔平行打擊5點。檢查鍍鋅層表面狀態是否符合標準要求，打擊處不得重復打擊.
