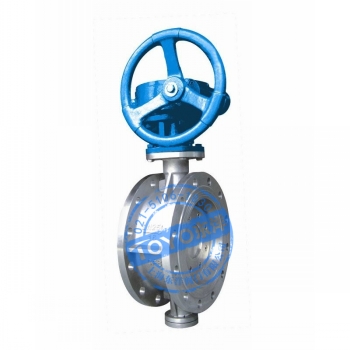

彈性金屬密封蝶閥

這真不是您需要的產品？
品　　牌：
東洋

直接提問 | 回首頁搜
出廠價：
200 元/臺

主要規格：
DN100

用　　途：
水系統

產品介紹：彈性金屬硬密封蝶閥采用一個“U”型不銹鋼密封圈，采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。應用范圍：彈性金屬硬密封蝶閥用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。彈性金屬密封蝶閥用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選品牌，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。彈性金屬密封蝶閥還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。蝶閥可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。蝶閥連接形式多樣化：對夾、法蘭、對焊。結構特點： ①彈性金屬硬密封蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便； ②彈性硬密封蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性； ③“U”型密封圈使用壽命長，閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。 ④體積小、重量輕、操作輕巧、便于安裝、耐高溫、耐低溫、耐腐蝕性。 ⑤蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長 ⑥更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。 ⑦彈性密封蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠標準規范：設計制造標準：GB/T 12238-2008 結構長度標準：GB/T 12221-2005 連接法蘭標準：GB/T 9113 壓力溫度等級：GB/T 12224-2005 試驗檢驗標準：GB/T 13927-2008 零件材料與工況：零件名稱材料閥體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼蝶板鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼密封圈不銹鋼、聚內脂、抗磨材料閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼填料柔性石墨主要尺寸及重量： PN6/PN10 對夾式彈性金屬硬密封公稱通徑結構長度標準值外形尺寸（參考值) 連接尺寸(標準值) 重量 (kg) H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa 毫米英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 11 65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 12 80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 14 100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 16 125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 26 150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 28 200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22 44 250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22 68 300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22 85 350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22 121 400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-22 140 450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26 190 500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26 260 600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30 380 700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30 450 800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33 650 900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830 1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050 1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400 PN16/PN25 對夾式彈性金屬硬密封公稱通徑結構長度標準值外形尺寸（參考值）連接尺寸(標準值) 重量 (kg) H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa 毫米英寸 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 11 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 12 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 29 200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 45 250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 69 300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 86 350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 122 400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 141 450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 191 500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 260 600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 380 700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 450 800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 650 900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 830 1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050 1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
