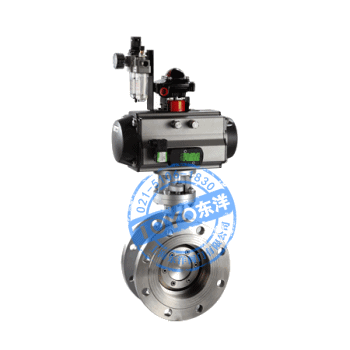

硬密封氣動蝶閥

這真不是您需要的產品？
品　　牌：
東洋

直接提問 | 回首頁搜
出廠價：
200 元/臺

主要規格：
DN100

用　　途：
水系統

硬密封氣動蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，系我公司1996年開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

硬密封氣動蝶閥主要性能特點：
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有最佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

硬密封氣動蝶閥用途
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截?cái)嗔黧w最佳裝置。

硬密封氣動蝶閥主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt643H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z-d	D	D1	z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	165	225	8-18	285	240	8-22	47
200	8	152	230	208	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	283	1035	450	220	440	395	12-22	445	400	12-22	124
350	14	190	290	310	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	340	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	380	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39	2000

主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt643H			PN1.6MPa			PN2.5MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z-d	D	D1	z-d
50	2	108	150	112	605	245	72	165	125	418	165	125	4-18	19
65	5/2	112	170	115	625	245	72	185	145	418	185	145	8-18	22
80	3	114	180	120	645	355	92	200	160	818	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	818	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	818	270	220	8-26	43
150	6	140	210	175	800	250	138	285	240	822	300	250	8-26	50
200	8	152	230	208	850	250	170	340	295	1222	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	1226	425	370	12-30	99
300	12	178	270	283	1035	450	220	460	410	1226	485	430	16-30	130
350	14	190	290	310	1070	450	220	520	470	1626	555	490	16-33	188
400	16	216	310	340	1190	650	220	580	525	1630	620	550	16-36	270
450	18	222	330	380	1250	650	280	640	585	2030	670	600	20-36	350
500	20	229	350	410	1290	650	280	715	650	2033	730	660	20-36	375
600	24	267	390	470	1455	850	380	840	770	2036	845	770	20-39	560
700	28	292	430	550	1585	850	380	910	840	2436	960	875	24-42	610
800	32	318	470	640	1700	1250	380	1025	950	2439	1085	990	24-48	880
900	36	330	510	710	1865	1250	380	1125	1050	2839	1185	1090	28-48	1100
1000	40	410	550	770	2015	1500	580	1255	1170	2842	1320	1210	28-56	1600
1200	48	470	630	890	2226	1500	580	1485	1390	3248	1530	1420	32-56	2150

主要連接及外形尺寸

公稱通徑DN		結構長度		外形尺寸（參考值）
公稱通徑DN		結構長度		H	Dt643H			PN4.0MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z-Φd
50	2	108	150	112	675	245	72	165	125	4-18
65	5/2	112	170	115	625	355	92	185	145	8-18
80	3	114	180	120	625	355	92	200	160	8-18
100	4	127	190	138	645	355	92	235	190	8-22
125	5	140	200	164	675	550	138	270	220	8-26
150	, 6	140	210	175	715	550	138	300	250	8-26
200	8	152	230	208	800	550	138	375	320	12-30
250	10	165	250	243	850	550	138	450	385	12-33
300	12	178	270	283	925	450	220	515	450	16-33
350	14	190	290	310	1035	450	220	580	410	16-36
400	16	216	310	340	1070	650	288	660	585	16-39
450	18	222	330	380	1190	650	280	685	610	20-39
500	20	229	350	410	1190	650	280	755	670	20-42
