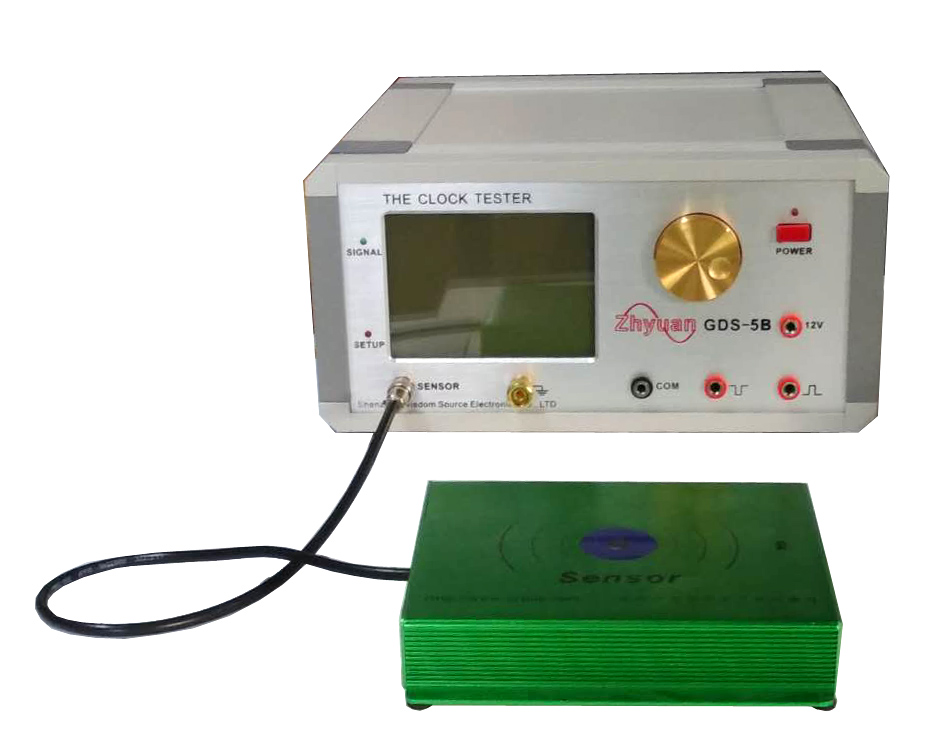

智慧源時鐘校驗儀GDS-5B

1培訓內容

1.1 測試前的工作的準備內容,

1.2 測試中的安全措施與注意事項,

1.3 多功能電能表日計時誤差測試的操作步驟、技術規范及測試要求,

1.4 測試后的工作內容和測試的工作規范要求。

2 技能考核標準

工種:電能表修校工,試驗室修校, 崗位:工作負責人 考核時限 80min 題分 100 試題正文 多功能電能表日計時誤差測試 需要說明的問題和要求 1、遵守《電力安全工作規程》與《電能計量裝置技術規定和標準匯編》, 2、按照裝置的作業指導書要求進行工作。 工具、材料、設備場地 1、GDS-5B日計時誤差測試儀一臺 2、DSSD型三相四線多功能電能表一只 3、試驗室 4、工具一套 作業方法 帶電作業 人員組成 1人獨立完成操作 評分標準 序號 項目名稱 質量要求 滿分 扣分 1 校驗前準備 10 1.1 工具、材料 工具、材料齊全 2 工具、材料準備不齊全～少一樣扣1分～最多扣2分。 1.2 著裝 試驗室要求穿白大褂和換鞋 3 漏做一樣每樣扣1.5分～最多扣

1

3分。 1.3 環境溫濕度 要求看溫濕度表上的溫濕度～溫度因滿足規程要求的20?2?,濕度因滿足規程要求的不大于80,。 5 未看溫濕度表上的溫濕度或未滿足規程規定的溫濕度要求～扣5分。 2 安全措施及注意事項: 10 2.1 接線的規范要求 1、 電能表的電流回路不得開路 2、 電能表的電壓回路不得短路 10 電流回路開路或電壓回路短路扣10分。 3 操作方法及程序: 65 3.1 將被檢表接入校驗裝置 將被檢表電壓電流線正確接入校驗裝置 5 被檢表電壓電流線任意一種錯誤接線接入校驗裝置的扣5分。 3.2 進入校驗程序 點開校驗程序中的多功能項目。 1 點錯校驗程序中的多功能項目的扣1分。 3.3 依據被檢表的規約、廣播地址及編程密碼輸入相應的內容 被檢表規約、廣播地址及編程密碼選擇要正確 6 規約、廣播地址及編程密碼中任意輸入一項錯誤扣2分～最多扣6分。 3.4 升電壓與電流 按表計的規格在有功的狀態下升相應的電壓與電流。 4 升錯電壓電流中任意一項扣4分。 3.5 表計充分預熱 按規程要求預熱。 2 未達到規程預熱要求的扣2分。 3.6 進行日計時誤差測試 用設備自帶的GPRS全球定位裝置進行對時～每隔10分鐘測量1次～取3次計時誤差的平均值作為日計時誤差。 25 未按質量要求做的扣25分。

3.7 填寫測試報告 填寫報告字跡清晰整潔～數據填寫正確～格式規范。 10 報告中有涂改～涂改一處扣1分～最多扣10分,數據填寫錯誤～一處扣1分～最多扣10分,報告填寫有漏項～一處扣1分～最多扣10分,格式填寫不規范～一處扣1分～最多扣10分。 3.8 測試結束～判別測試結果是否合格 判別測試結果是否合格的結論要正確 10 判別測試結果是否合格的結論不正確扣10分。 3.9 .降下電壓～退出校驗～關閉電源 電壓要降下～電源要關閉 2 電壓沒降下～電源沒關閉各扣2分。 4 安全文明工作～辦理工作結束 15

安全文明生產 1、安全工作～嚴格執行安全工作規程 10 違反安全工作規程～扣10分。 2、文明工作～環境清潔～無野蠻作業 5 工作結束后不整理工具、材料～清理現場～環境臟、亂、差～扣1—5分。 注:出現人身、設備事故取消考核

3
