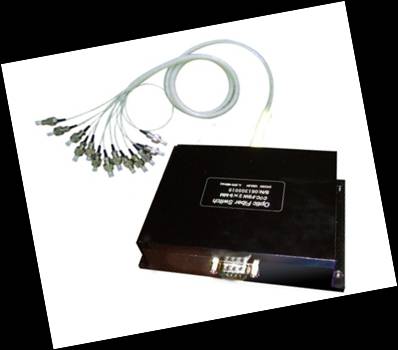

- M×N光開關是一種具有切換光路作用的功能器件。在光纖傳輸系統中，用于多路光監控、LAN、多光源/探測器換接以及以太網絡的保護轉換等。在光纖測試系統中，用于光纖及光纖器件測試，網絡測試，野外光纜測試，光纖傳感多點監控系統。 產品特點: ·低損耗、高可靠性 ·并行接口(TTL電平) ·模塊化設計 ·獨有專利技術、光路無膠 應用范圍: ·光纖環路 ·自動測量 ·光纖網絡遠程監控 技術參數: 型 號 COC-OSW-M×N 工作波長 nm 532~980（MM） 532~980（SM） 1260?1620（MM） 1260?1620（SM） 測試波長(nm) 650/780/850/980 650/780/850/980 1310/1490/1550/1625 1310/1490/1550/1625 插入損耗 dB Typ:0.6 Max:1.0 Typ:0.6 Max:1.0 Typ:0.6 Max:0.9 Typ:0.5 Max:0.8 回波損耗 dB SM≥50、MM≥30 信道串擾 dB SM≥55、MM≥35 偏振相關損耗 dB ≤0.05 波長相關損耗 dB ≤0.25 溫度相關損耗 dB ≤0.2 重 復 性 dB ≤±0.02 使用壽命 次 107 傳輸光功率 mw ≤500 切換時間 ms ≤10（相鄰通道切換） 工作溫度 ?C -20?+70 儲存溫度 ?C -40?+85 電 源 V +5 or 12 外型尺寸 mm 136×101×33 更多尺寸可定制 訂購信息 : COC-OSW-M×N-A-B-C-D-E-F-G-H-I M、N A B C D E F G 通道 模式 波長 電壓 光纖類型 護套類型 光纖長度 連接器 M、N= 1 2 3 …… 128 S:SM M:MM 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 16: 1625nm 13/15:1310/1550nm 3: 5V 5: 12V 5:50/125、6:62.5/125 9: 9/125 25:250um 90:900um; 20:2.0mm 30: 3.0 05:0.5米 10:1.0米 15:1.5米 OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC SP: ST/PC SA: ST/APC LP: LC/PC LA: LC/APC
