海任MYJP128A2鋼帶糾偏光幕，瓦楞紙糾偏光幕傳感器

這真不是您需要的產品？
品　　牌：
海任ewmip

直接提問 | 回首頁搜
出廠價：
10 元/套

主要規格：
2*320m

用　　途：
印刷包裝、瓦楞紙行業、造紙行業、無紡布行業、標簽行業、金屬加工行業、電池生產行業、輪胎橡膠等

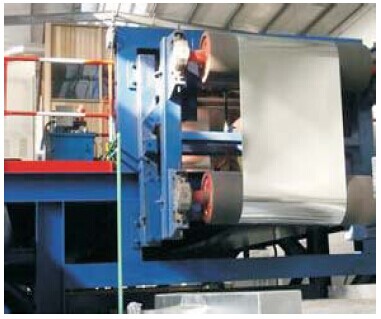

一、基本介紹糾偏光幕采用紅外線擋光原理，通過對帶材擋光數量自動控制糾偏裝置達到校正帶材的目的。 MYJP糾偏光幕分為三大種類：精度糾偏、在線糾偏、在線對中糾偏。每套系統包括一對高分辨率光幕和兩根信號電纜線，輸出方式：RS485通訊、模擬量、開關量。糾偏光幕適應于帶材快速連續生產以及瓦楞紙等連續生產設備和帶材處理設備中，在帶材無故障運送, 并且卷取時，糾偏光幕會使邊緣整齊、跑偏矯正，能起到大大減少邊料浪費提高產品品質。測量光幕是一種特殊的光電傳感器，與普通的對射式光電傳感器一樣，包含相互分離且相對放置的發射器和接收器兩部分，但其外形尺寸較大，為長管狀。測量光幕發射器產生的檢測光線并非如普通傳感器般只有一束，而是沿長度方向定間距生成光線陣列，形成一個“光幕”，以一種掃描的方式，配合控制器及其軟件，實現監控和測量物體外形尺寸的功能。光幕測量系統要正常工作需配備一個控制器，控制器使用軟件進行編程設定，可提供多種掃描模式和檢測分析模式，而且可通過串口連接與PLC或計算機進行通訊，傳遞控制或掃描結果，另外還可接入觸發信號控制掃描過程。二、組成單元要由發射器和接收器組成，每兩條光束之間的距離叫光軸間距，海任MYJP系列測量光幕光軸間距有：1.25mm、2.5mm、5mm、10mm、20mm、40mm等。包括在線檢測、精度糾偏、孔洞檢測和以上類似的檢測和測量。每套系統包括一對高分辨率光幕和兩條電纜，輸出方式包括：RS485通訊、開關量、模擬量、高低電平。三、產品特點檢測距離：0～500mm 光幕高度：80mm到2500mm 光軸間距：1.25mm、2.5mm、5mm、10mm 工作電源：24VDC 光幕形式：對射式響應時間：2～10ms 外形材質：鋁型材適用溫度：-10℃～80℃ 環境濕度：RH≦85%（20℃）消耗功率：5W 截面尺寸：35*35mm 輸出方式：2路NPN輸出、RS485通訊輸出、模擬量輸出。四、瓦楞紙、鋼帶對中糾偏光幕原理：包括至少兩套安裝有分別檢測紙張物料水平位置及偏移量的檢測機構、可編程控制器、原紙架上的糾偏電機，檢測機構置于原紙架與成型機之間，檢測機構在可編程控制器的控制下，對紙張物料進行水平位置以及偏移量的檢測，檢測到的水平位置以及偏移量的數據傳送到可編程控制器中，可編程控制器對檢測到的水平位置及偏移量進行比較、運算后輸出控制糾偏指令到糾偏電機，移動紙張物料的水平位置，使紙張物料垂直對齊。五、檢測方式 1. 單套單邊檢測-對邊糾偏光幕：僅用1套光幕對一個邊進行檢測，實現對邊糾偏。 2. 兩套單邊檢測-糾偏光幕：兩邊分別各用1套光幕對兩個邊同時進行檢測，實現糾偏，同時各自輸出信號。 3. 單套雙邊檢測-對中糾偏光幕：僅用1套光幕對兩個邊同時進行檢測，光幕檢測位置僅在兩端有效，中間部分盲區，實現對邊糾偏和對中糾偏，統一輸出一個信號。
