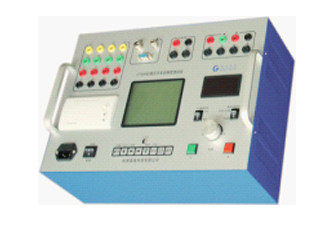

RF250高壓開關動特性測試儀

適用真空、SF6、油開關合分時間、彈跳、次數、同期、自動重合閘、行程、速度測試

■160128大屏幕液晶全中文菜單，內置多種速度定義、分析、波形打印，數據存儲、數據上傳

■12路500KV抗干擾雙電源共端，最大測時12S

■1路光電測速，配置角度、直線傳感器

■內DC30-250V可調電源

■具備電壓、電流、傳感器、斷口跳變同步觸發

■可直接設置標準行程值角度測速

■測試時間：0-999-11999ms，彈跳:0-10ms

■精度0.1%+0.1ms

■分辨率：0.1ms

技術指標

時間測試：

測試范圍：0.1ms～1S～12S

準確度：  ±（0.1%讀數+2個字）

圖形顯示：1S內，13路≮0.1ms所有跳變

速度測試

測速范圍：1mm傳感器（油開關，SF6）   0.01～20.00m/s0.1mm傳感器（真空開關）    0.001～2.00m/s

1°角度傳感器（真空開關，SF6）  1周波/ 1°

準 確 度：1mm傳感器 ±（1%讀數+1個字）0.1mm傳感器 ±（2%讀數+1個字）

1°角度傳感器 ±（1%讀數+1個字）

　　圖形顯示：Ｖ-t及曲線上每一點（Ｖ，t）的數值

行程測試

測試范圍：1mm傳感器 0～999mm0.1mm傳感器 0.1～40mm

1°角度傳感器 0～360°

準 確 度：±（1%讀數+1個字）

圖形顯示：S-t曲線及每1mm或0.1mm或1°位移（轉角）的數值

電流特性測試

測試范圍：40mA～10A

分 辨 率：40mA

準 確 度：±（1%讀數+40mA）

圖形顯示：I-t曲線及曲線上每一點(I,t)的參數值

觸發方式：線圈電壓、電流，傳感器、斷口信號任一同步觸發

直流電源

輸出電壓：30～250V連續可調

輸出電流：≤ 20A

負載變化率：≤ 1%
