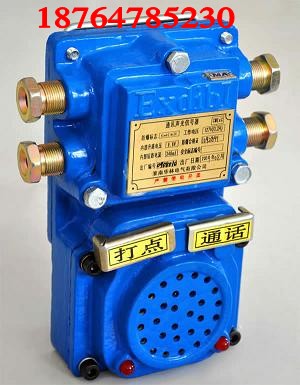

KXH127型礦用聲光組合信號器廠家精品全面年熱購

這真不是您需要的產品？
品　　牌：
順達

直接提問 | 回首頁搜
出廠價：
280

主要規格：
KXH127型礦用聲光組合信號器,打點信號器

用　　途：
KXH127型礦用隔爆兼本質安全型聲光信號器，主要用于煤礦井下含有煤塵及爆炸性氣體的工作場所。電源電壓為127V。通過電源連線實現載波對講。由礦用防潮揚聲器和高亮發光二極管實現聲光信號。

KXH127型礦用聲光組合信號器,打點信號器我公司業務遍布全國各地，在各個地區都有銷售網點，生產的產品型號齊全，證書齊全、資質齊全全部按照國家標準生產，質量“三包”服務周到，顧客訂貨會簽訂法律合同，我們還有專業的售后服務，服務人員上門服務，歡迎您來選購！一、概述 KXH127型礦用隔爆兼本質安全型聲光信號器，主要用于煤礦井下含有煤塵及爆炸性氣體的工作場所。電源電壓為127V。通過電源連線實現載波對講。由礦用防潮揚聲器和高亮發光二極管實現聲光信號。二、正常工作條件 a、大氣壓力: 80-106kPa； b、海拔高度不超過2000 m； c、環境溫度-10℃～+40℃； d、相對濕度:≤95 % (+25℃)； e、大氣壓力: 80kPa～106kPa； f、無顯著振動和沖擊； g、無破壞絕緣的氣體或蒸汽； h、無滴水或液體侵入； r、產品用于瓦斯、煤塵等爆炸性氣體環境中；三、產品執行標準及特征： 1、執行標準：GB3836-2000；GB/T2423-2001, GB4208－1993, MT209-90 , MT/T287-1992. 2、防爆型式：礦用隔爆兼本質安全型； 3、防爆標志: Exd[ib]I； 4、型號含義 KX H 127 最高工作電壓主要特征代號，信號器產品類型代號，礦用信號設備四、特點 1、該產品接線簡單，易維護，使用方便； 2、通訊采取調頻動力載波，抗干擾能力強，傳輸距離遠，通訊效果好。產品機芯采用環氧封裝，防濕防振使用壽命長。 3、信號發送:按下本臺防爆腔內的打點發送按鈕，可向本臺和聯機的各臺發出音頻聯絡信號(打點)； 4、信號接收:聯機各臺可通過電源線載波接受任一臺發送的信號，通過揚聲器發出大于63dB（A）聲響信號，并通過發光二極管發出在20米以內可見的光信號。 5、單工對講:本裝置在不改變現有煤礦隔爆型信號裝置和電源接線方式的情況下，各臺通過電源線載波實現單工對講通訊功能。五、技術參數電源電壓工作電流連接電纜最大長度本安輸出參數 AC127V 200mA ≤2000米開路:DC 10V；短路電流390mA 工作:DC 10V;工作電壓115mA 六、工作原理 1、工作原理圖 a、發送聲光信號功能: 如圖所示: A#、B#為電源接線柱,C#為信號接線柱。按下打點按鈕，所有聯機各臺C#與B#接線柱通過光耦構成回路。集成塊U1B得電工作，發出聲音信號送給揚聲器并使LED點亮，并通過電源線發送 200kHz載波聲光信號。 b、受話功能: 受話集成塊U2的電源通過變壓器B1獲得，在沒有按下通話按鈕時，受話集成塊U2有電。其它臺發送的聲光信號經電源載波，通過變壓器L1的線圈與L2耦合，L2次級感應到的音頻信號，經U2放大后送給揚聲器Y實現受話功能。 C、單工通訊功能: 按下通話按鈕, U3得電，聲音經話筒MC送給U3。放大后的音頻信號，通過變壓器L2次級與初級耦合，Ll線圈感應到的音頻信號，通過電源線載波，發送到其它各臺，實現單工通訊功能。七、安裝、使用: a、打開隔爆腔前蓋，按下圖接線接線柱A#、B#接電源127V 經熔斷器介入本產品。C#接其它臺C#，芯線接地。 b、系統接入電源后即可使用(使用4×l.5平方橡套電纜)。 c、如果接線不對時，會發出噪音或打點聲，此時只需將其中一臺A#、B#接線對調即可。 d、發送信號：按下信號按鈕，本臺與聯機的各臺同時發出聲光信號。 e、通話：按下通話按鈕，對著話筒發送語言，其它各受話方可聽到本臺發送的聲音。松開通話按鈕，可接受其它各臺發送來的聲音。聯系人：鄭飛電話：18764785230 QQ :1463884337
