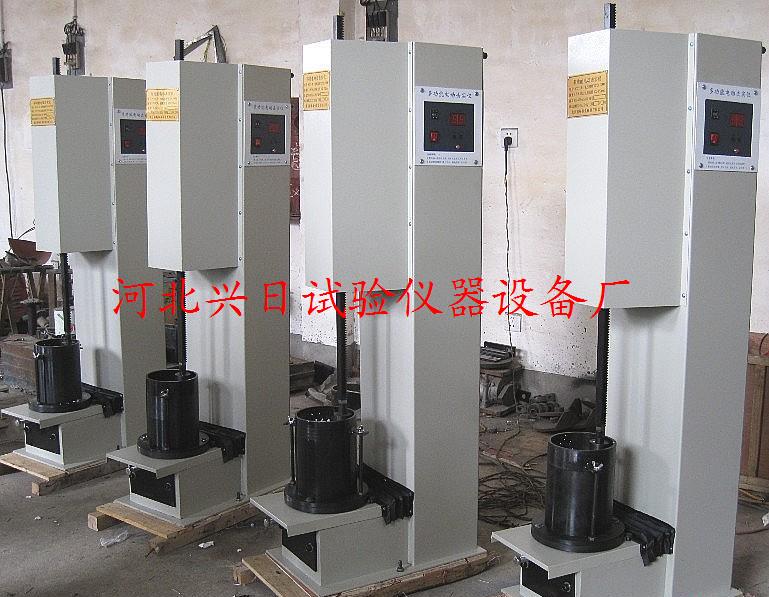

多功能電動擊實儀

這真不是您需要的產品？
品　　牌：
興日

直接提問 | 回首頁搜
出廠價：
3900 元/臺

主要規格：
DZY-II

用　　途：

DZY-Ⅱ型數控多功能電動擊實儀，多功能電動擊實儀，電動擊實儀電動擊實儀主要用于公路、鐵路、水利、建筑地基填土工程設計，以標準擊實方法在一定的擊實功下，測定土的含水量與干密度之關系，以確定該土的最佳含水量與相應的最大干密度，該儀器是根據交通部頒發的公路試驗行業標準研制的，其結構能完全符合（公路土工試驗規程）中擊實（T0131-93）承載比實驗（CBR）（T0134-93）回彈模量試驗（T0135-93）中的擊實試樣制作要求，并具有輕型擊實和重型擊實兩種功能。電動擊實儀技術指標： 1. 重型擊實試驗：　部標：錘重4.5千克；落錘高度450毫米　　國標：錘重4.5千克；落錘高度457毫米 2. 輕型擊實試驗：　部標：錘重2.5千克；落錘高度300毫米　　國標：錘重2.5千克；落錘高度305毫米 3. 適用試模筒直徑：　部標： Φ100毫米；Φ152毫米　　國標： Φ102毫米；Φ152毫米 4. 錘頭直徑：　部標：Φ50毫米　　國標：Φ51毫米 5. 錘擊速度：30次/分 6. 電機規格：380伏；550瓦；1400轉/分多功能電動擊實儀用途：多功能電動擊實儀,土工擊實儀具有輕型擊實和重型擊實功能，適用于試驗室和現場土工試驗用。特點：多功能電動擊實儀,土工擊實儀適用于公路、鐵路、水利、建筑地基填土工程設計，以標準擊實方法在一定的擊實功下，測定土的含水量與干密度之關系，以確定該土的最佳含水量與相應的最大干密度。借以了解土的壓實性能作為工地土基壓實控制的依據。本儀器符合(GB-7960/87)標準，是根據交通部頒發的公路試驗行業標準(T0131-93)研制的機電一體化儀器，其結構性能完全符合承載比試驗(CBR)(T0134-93)，回彈模量試驗(T0135-93)中的擊實試驗試件制作要求?？芍谱鳓?52毫米及φ100毫米灰土及粒石試件模塊，具有輕型擊實和重型擊實功能，控制部分采用電腦芯片處理，操作過程中能實現自動計數、自動停機、自動循環工作。該儀器工作可靠、操作方便、錘跡分布均勻、試塊質量好等特點。適用于試驗室和現場土工試驗用安裝與調試 1．將本機放置在平整的水平面上。 2．將主機上伸出的導線接到控制器后面板的輸出端。（10芯） 3．將電源線接到控制器后面板的輸入端。（4芯） 4．將電源線插頭插上電源上。 5．按下控制器上的置數/啟動鈕，使之處于置數狀態。 6．撥動置數盤，使之為03。 7．按下電源開/關鈕，電源接通。 8．按置數/啟動鈕，使之彈起，機器開始運轉。 9．待自動停機后，若擊實錘被提起，則接線正確，可正常工作；若擊實錘落在試筒內，則電機是反轉，應將電源插頭的任意兩根火線調換位置，再次試機，直到自動停機后擊實錘處于提起位置。多功能電動擊實儀使用方法 1、接好電源線，合上電源開關，顯示屏顯示GOOD。 2、把控制器“移停”開關拔至“移動”位置。 3、轉動工作臺前擋架上的換位檔塊，使其短邊處于工作位置，插好定位銷。 4、安裝好φ152毫米試筒，并加入第一層填料，按數字鍵輸入每層擊實次數，并正確顯示在顯示屏上。 5、按“啟動”鍵，儀器開始工作，每當落錘計數為7的倍數時，工作臺向后移動一次以保證擊實錘落在試筒的中心位置，第一層擊實后儀器自動停機。 6、做第二層擊實時，添加填料后，直接按“啟動”鍵，儀器開始工作，第三層操作方法與此相同，可準確完成試件制作。 7、按“暫?！辨I可實現隨時停機，不影響連續計數，按“啟動”鍵可繼續工作，暫停工作時不可使壓桿裝置處于壓緊位置。 8、制作φ100毫米試件時，轉動工作臺前擋架上的換位檔塊，使其長邊處于工作位置，并插好定位銷，把控制器上“移停”開關拔至“停”位置，其它步驟同制作φ152毫米試件一樣。多功能電動擊實儀操作規程將制備好的試樣，分3-5 次倒入筒內，每次將試樣倒入筒中后，整平表面并把樣筒固定在機器上。數控多功能電動擊實儀（1）152mm（大試筒）試樣：　　① 按三層法，每次800~900g 試樣（擊實后的試樣等于或略高于筒的1/3）；按5 層法時，每次約400~500g（擊實后的試樣等于或略高于筒的1/5）。　?、?設備擊實次數；　　③ 拔下旋轉插銷；　?、?關好主機護罩；　?、?按一下移臺按鈕，此時移臺指示燈亮，按下啟動按鈕，開始程序擊實。（2）100mm（小試筒）試樣：　　① 大筒按三層法時每層需試樣1700g 左右，五層法時每層需試樣900~1100g 左右　?、?設定擊實次數。　　③ 插入旋轉插銷；　?、?關好主機護罩； ⑤ 按一下移臺按鈕，此時移臺指示燈滅，按下啟動按鈕，開始擊實，此時機頭不旋轉，連續沿邊緣擊實。如擊實途中需停止擊實或有其他不正常情況，按下暫停按鈕，機器停止工作。
