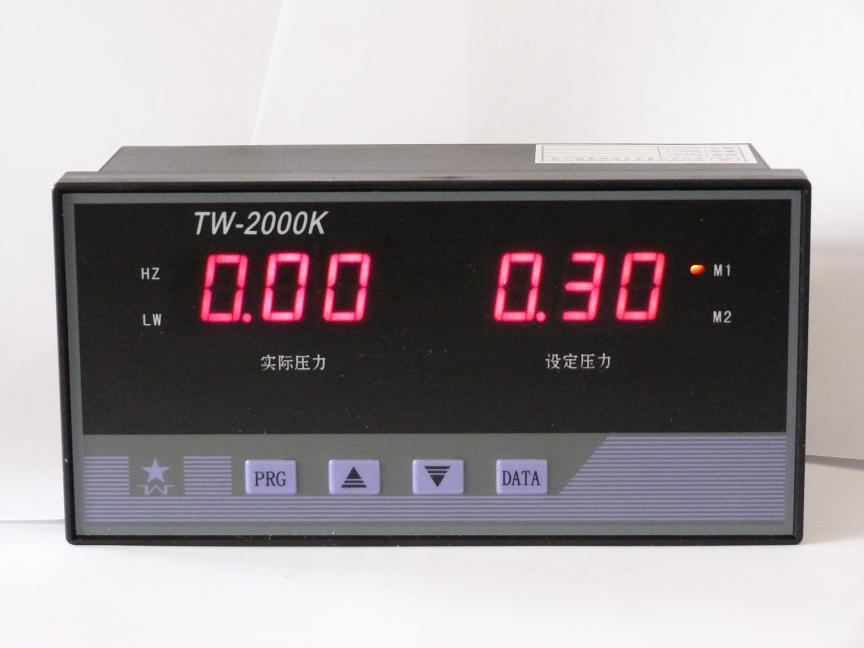

TW2000K/HW2000微機給水控制器

這真不是您需要的產品？
品　　牌：
MIKOM

直接提問 | 回首頁搜
出廠價：
220

主要規格：
優質

用　　途：
控制

TW控制器經過多年的現場使用以及用戶的建議，結晶出以下實用功能：u 在線設定參數調整方便，特別是僅用加減鍵就可以設定壓力，給廠家及用戶都帶來了極大的方便。u 設定壓力和實際壓力為三位數碼顯示，所以提高了對1.6Mpa,2.5Mpa遠傳壓力表的顯示精度及控制精度。在高層供水及特殊場合，能給您帶來方便。u 電源為開關電源和線性電源兩種，開關電源抗干擾能力特別強，電壓范圍寬，特別適用農村電網。u 型號齊全，具有六臺軟起型號，漢字液晶顯示，給您特殊場合的選型帶來方便。。u 報警齊全，具有變頻器故障，遠傳表斷線及短路故障或欠壓超時和水位報警指示。u 密碼控制定時停機，在特殊問題的處理上能給您帶來方便。u 可編程三段時控起停（三起三停），分時段變壓（六段壓力值）（T選項）u 具有小流量停機功能（即休眠功能），在節能方面有特殊要求的場合能給您帶來方便。產品選購指南： 1．一用一補型：TW3000 124 /T 二臺軟起 2．一用二補型：TW3000 136 /T 三臺軟起 3．一用三補型：TW3000 148 /T 四臺軟起 4．鍋爐補水型：TW3000 123 /T 帶泄流閥輸出 5．一用一備型：TW 2000 /T 通用型 6．上下限報警型 7．鍋爐循環泵壓差控制型 8．空調冷卻塔溫差控制型 9．一用一備型：TW 2000 /T 通用型 10．漢字液晶迷你型：TW3000A 通用型 11．特殊訂做型：TW3000 ABC /T 開孔尺寸：寬152mm×高76mm最大尺寸：TW2000寬160mm×高80mm×深80mm TW3000寬160mm×高80mm×深85mm 鍵盤操作說明： ¨ 當上電后面板顯示［HHH 00］，此為開機延時正計數狀態。在沒到[HHH 10]之前按設定鍵進入編程狀態，顯示［F 00］，可以更改所有參數，在線狀態下，按編程鍵2秒后可進入編程狀態，但此時只可以查看※項參數，不可以更改。¨ 讀取/設定參數資料依下列步驟：（見圖五）1.正常工作時，按□鍵Hz燈亮，［DATA1］項此時顯示變頻器頻率。再按□鍵，返回原顯示。2.欠壓報警時，按▲鍵則清除報警。可顯示項目說明（表1）可顯示項目項目說明 HHH xxx 開機延時正記數，按設定鍵進入編程狀態 xxx xxx 設定壓力和實際壓力。當Hz頻率燈亮時，顯示實際壓力和頻率。定時停時為時鐘顯示 F xxx 顯示參數項目。按▲或▼鍵可加減參數項目，按□鍵可顯示該項的內容，即下項。 D xxx 顯示參數內容值。按▲或▼鍵可加減該參數，按□鍵可儲存更改的資料。 xxx E1 CT1接通停機顯示（F05項設為0時） xxx E0 為壓力表故障或超時欠壓指示。此狀態可按▲鍵清除報警。 xxx E2 為壓力表斷線（F07=0）或輸入信號<3.8 mA（F07=1）,此功能對診斷特別實用。 xxx E3 休眠停機狀態，請檢查參數（F20，F21，F22項） Cp xxx 為換泵命令指示。xx為執行的剩余時間。 M1.M2 M1,M2分別為一、二電機工作指示。 LW 低水位指示，既CT2與COM2短接時，燈亮并停機。 Hz 頻率指示，顯示頻率和實際壓力。注：文中（x）通指0－9阿拉伯數字。儀表接線端子圖：（TW2000）（圖2）注：FWD與CM1正轉輸出為光耦，有正負極。接線說明：1. 公共端G與其余的公共端不允許共地。2. 端子11-13應使用屏蔽線，不允許與其他端線或強電捆綁一起布線。3. 端子CT1-CT2對應公共端CM2，為高阻輸入電源信號。4. CM1，CM2可以短接，即將2，3組可以合為一組。5. R1-R2端子容量：AC3A/250V6. 如果控制22kW以上電機，要求使用中間繼電器過渡。 TW2000 端子編號端子代碼端子功能端子信號去向 1 N 零線地 2 L 220v相線電源 3 R1 變頻泵1 出 4 R2 變頻泵2 出 5 FWD 變頻器正轉出 6 CM1 公共端一地 7 CM2 公共端二地 8 Ｄ/Ａ模擬電壓出 9 CT1 編程輸入端入 10 CT2 控制器停車入 11 G 壓力表低端地 12 IN 壓力表滑動端入 13 +2.5V 壓力表高端入 TW2000接線端子及編號三星SAMSUNG 臺達DELTA 明電舍MEIDEN 東芝TOSHIBA 富士Fuji 三墾SANKEN CM1 6 7 DCM RY0 CC CN DCM12 FWD 5 1 FES FRUN F FWD FR CM2 7 11 ACM COM CC I1 ACM D/A 8 9 AVI FSV VIB I2 VRF TW2000K參數編程表（表4）編程項目項目功能說明數據范圍出廠值單位備注 F 00 定時換泵時間 d0-d252 48 小時 00時不換泵。 F 01 設定壓力1 d0-d999 30 不定給水恒壓點，鍋爐補水靜壓 F 02 設定壓力2 d0-d999 d20 不定鍋爐補水動壓（F05設01,并CT1與CM2短接） F 03（※）泵工作方式 d00-d02 d01 不定 00單泵工作，01一用一備，02一用一補定量泵，R2為固定工頻泵。 F 04（※）第一起動泵 d01-d02 d01 上電第一起動泵 F 05（※） CT1功能選擇 d0-d02 d00 00外部停車，01雙壓控制，02手動換泵。 F 06 傳感器校零 d00-d30 d00 填入零壓時傳感器數 F 07 傳感器類型選擇 d00-d01 d00 00：遠傳壓力表，01：4—20mA F 08 傳感器量程選擇 d0-d999 d100 可以任意設定例：0.6Mp設0.60；1Mp設1.00 F 09（※）電壓輸出方式 d00-d01 d00 00 – 一路PID輸出；01 – 開關式輸出。 F 10（※）輸出電壓等級 d00-d01 d01 0滿載5V輸出；01滿載10V輸出； F 11 欠壓加泵時間 d00-d50 d03 分 00欠壓不加泵 F 12 欠壓加泵偏差 d00-d50 d00 ％比 F 13 PID調節速度 d0-d999 d15 大則調節快，小則調節慢 F 14 欠壓報警閥值 d00-d30 d00 防止壓力表和水位傳感器失效，壓力在此項值以下2分鐘產生Ｅ0報警停機。00為禁用此功能。 F 15 輸入信號濾波 d00-d10 d05 用于壓力信號震動大時加大。 F 16 變頻泵啟動頻率 d00-d45 d15 Hz 填入一定數值，可以快速啟動；降速時到達此頻率則為0。 F 17 浮動超壓值設定 d00-d30 d05 壓力達到＂設定壓＂＋＂F18＂時，快速降頻。00時無效。 F 18 設定壓力方式選擇 d00-d01 d00 00：不可以通過加,減鍵直接設定。0１：可以通過加,減鍵直接設定，便于用戶修改設定壓力。 F 19（※）參數恢復出廠設置 d00-d01 d00 在上電進入設置后，此項設為1則參數恢復出廠設置在運行時此項不能修改。 F 20 休眠頻率 0-50.0Hz d00 Hz 壓力大于＂設定壓＂- 2 時，頻率小于（F20）時，這種狀態保持（F21）時間，則運轉信號斷開，當（F20=0）此功能無效。 F 21 休眠延時時間 d000-d999 120 秒功能見F20項。 F 22 喚醒壓力 d000-d999 15 當壓力小于此值時，運轉信號閉會，重新啟動。參數編程表二（表5）程項目項目功能說明數據范圍出廠值單位備注 Data1 Data2 F 23 時鐘控制方式 d00 --- d06 d00 00時，時鐘不控制。 01時，Ｆ24－Ｆ27有效，一起一停控制02時，Ｆ24－Ｆ31有效，二起二停控制03時，Ｆ24－Ｆ35有效，三起三停控制 04時，Ｆ24－Ｆ27有效，二段變壓控制05時，Ｆ24－Ｆ31有效，四段變壓控制06時，Ｆ24－Ｆ35有效，六段變壓控制04 05 06 時，為變壓控制，開機段用第一壓力F01工作，停機段用第二壓力F02工作。 F 24 時控開機1時 d00 --- d23 d05 小時 F23 項設定為0時，則定時功能取消。注意：1，有效時間段內開停時間設定必須從小到大，否則時鐘控制不正常。 2，鐘控成對使用。 F 25 時控開機1分 d00 --- d59 d00 分鐘 F 26 時控停機1時 d00 --- d23 d08 小時 F 27 時控停機1分 d00 --- d59 d00 分鐘 F 28 時控開機2時 d00 --- d23 d11 小時 F 29 時控開機2分 d00 --- d59 d00 分鐘 F 30 時控停機2時 d00 --- d23 d13 小時 F 31 時控停機2分 d00 --- d59 d00 分鐘 F 32 時控開機3時 d00 --- d23 d16 小時 F 33 時控開機3分 d00 --- d59 d00 分鐘 F 34 時控停機3時 d00 --- d23 d23 小時 F 35 時控停機3分 d00 --- d59 d00 分鐘 F 36 時鐘時位 d00 --- d23 小時時鐘校準設定使用時注意校正 F 37 時鐘分位 d00 --- d59 分 F 38 時鐘秒位 d00 --- d59 秒 TW2000K動靜壓（雙壓）鍋爐補水補充說明鍋爐動靜壓補水是較為科學的一種補水方式。具體應用方法介紹如下：1．F05=012．F02設定值為循環泵工作時的動壓。3．F01設定值為循環泵不工作時的靜壓。4．當控制端子CT1與公共端CM2短接時以動壓（F02），為恒壓工作點工作。當控制端子CT1與公共端CM2斷開時以靜壓（F01）為恒壓工作點工作。5．因為鍋爐一般保壓的特性非常好，所以應適當提高控制器的響應速度。提高響應速度可以增加F13項的值。或把（F09）的值改為01，使系統的模擬輸出采用開關方式輸出。6 把F20—F22項按照現場情況設定合適的數值，使補水泵按休眠方式工作，可以避免水泵長期低頻工作，致使水泵發熱，葉片燒損。
