一、三通直通式T型過濾器產品概述

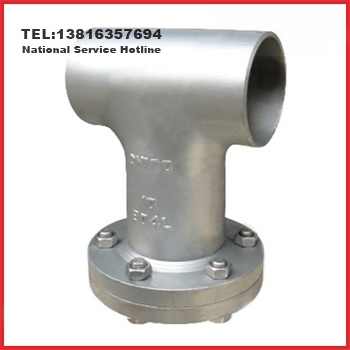

三通直通式T型過濾器主要由三通管件、法蘭、法蘭蓋、濾芯和濾芯擋圈等組成，其法蘭通過電焊工藝焊接在三通的管口上組成殼體，橢圓型濾芯擋圈斜置焊裝在三通的直通管形的內部，圓柱型濾芯放置于凸出管形的內部，一端安放在橢圓型濾芯擋圈上，另一端用法蘭蓋壓緊固定并通過螺栓螺母連接在殼體法蘭上，該濾芯由濾筒和安裝在濾筒內的濾網兩部分組成，當流體由過濾器左端進口進入置有一定規格濾網的濾筒后后，其雜質被阻擋，而清潔的濾液則由右端出口排出。
三通直通式T型過濾器在法蘭蓋上設有排污口，當需要清洗時，只要把法蘭蓋上的排放絲堵擰開，把濾液排凈，然后將可拆卸的濾筒取出，清洗干凈后重新裝入即可，其可根據用戶實際工況需要選用《SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收》、《GB/T 14382-2008管道用三通過濾器》和《HG/T 21637-1991化工管道過濾器》等標準設計和制造。
二、三通直通式T型過濾器主要零部件材料表
序號
零件名稱
材料名稱
1
三通管件
20#
16MnR
1Cr5Mo
15Cr5Mo
304
316
316L
2
法 蘭
A105
16MnR
1Cr5Mo
15Cr5Mo
304
316
316L
3
法 蘭 蓋
Q235-A
16MnR
1Cr5Mo
15Cr5Mo
304
316
316L
4
濾 芯
304
304
304
304
304
316
316L
5
螺 栓
35CrMoA
35CrMoA
35CrMoA
35CrMoA
304
316
316L
6
螺 母
35#
30CrMo
30CrMo
30CrMo
304
316
316L
7
墊 片
金屬纏繞墊、柔性石墨、聚四氟乙烯
8
排放絲堵
304
304
304
304
304
316
316L
三、三通直通式T型過濾器主要技術規范表
公稱壓力PN(MPa)
1.6
2.5
4.0
2.0
5.0
殼體試驗壓力(MPa)
2.4
3.75
6.0
3.0
7.5
高壓液密封試驗壓力(MPa)
1.76
2.75
4.4
2.2
5.5
低壓氣密封試驗壓力(MPa)
0.6
0.6
0.6
0.6
0.6
設計制造標準
SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-1991
法蘭標準
JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
試驗方法與檢驗標準
SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-1991
四、三通直通式T型過濾器主要外型尺寸表
尊敬的用戶！如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準、法蘭執行標準、公稱通徑、公稱壓力、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，以上尺寸參數為我公司按《GB/T 14382-2008管道用三通過濾器》標準提供，本產品宜安裝在直管段部位。
