天津垂直式液壓沖擊試驗臺偉思儀器廠家定制

這真不是您需要的產品？
品　　牌：
偉思儀器

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

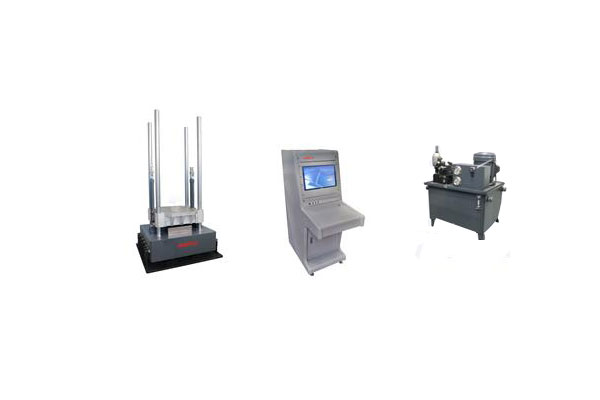

一、產品簡介：　WS-C-25全自動垂直式液壓沖擊試驗系統，主要作為產品滿足設計和質量控制的手段，用于模擬電工電子元器件、設備及其他產品在使用和運輸過程中承受的非多次重復的機械沖擊能力，考核其功能的可靠性和結構的完好性，以評價其對沖擊環境的適應性，其次還用于微電子器件的內強度試驗。　　WS-C-25垂直式液壓沖擊試驗系統采用液壓提升，具有提升平穩，噪音小等優點。空氣彈簧減振裝置，減小沖擊對周圍環境的影響。采用高壓油液剎閘裝置，克服了機械式剎閘帶給試品的附加沖擊，制動可靠，無噪音。同時，WS-C-25垂直式液壓沖擊試驗系統在設計中，考慮多重安全防護措施，如斷電保護功能、安全連鎖保護裝置、油源待機卸荷等，多方面確保設備在工作時工作臺面不會因意外跌落而危及人身、被試件和設備安全。　　WS-C-25垂直式液壓沖擊試驗系統可進行常規及大能量的半正弦波的沖擊試驗，滿足GB/T2423.5-95、GJB150.18A-2009、GJB360.23、GJB548B-2005、IEC68-2-27-2008等標準。　　二、功能特點　　1. 臺體功能特點　　高性能的鋁合金臺面：優化設計的鋁合金臺面剛度高,具有較高的一階諧振頻率，噪音低，高頻雜波小。　　升降高度的自動控制：數字式提升高度反饋控制系統，準確度高，重復性能好。　　可靠的剎閘系統：內置液壓制動機構，避免二次沖擊，更安全的定位臺面。　　多種波形：更換不同的波形發生器，可執行常規的半正弦波、后峰鋸齒波波形及梯形波波形。　　安裝方便：設備自帶高性能緩沖隔振裝置，無需專用地基，安裝方便、可靠。　　按照沖擊原理設計的大質量底座,可以有效的吸收雜波,避免共振。　　多重保護功能,保證試驗人員、被試件及設備的安全。　　2. 測量軟件的功能特點　　基于WINDOW 7及以上的控制系統。　　具有測量量程設置功能，有效提高信號分辨率。　　自動增益調整，FIR數字無級濾波。　　具有沖擊波形自動參數測量功能，可以自動顯示沖擊加速度峰值，脈沖寬度及速度變化量等參數。　　具有單次采集和連續采集功能。　　具有歷史紀錄顯示，存儲，最大值最小值及平均值統計功能。　　提供數據庫管理功能，實現采集參數的自動保存和加載;測量數據保存和復現。　　采集的數據能形成試驗報告、word文檔，方便用戶打印沖擊曲線和后期文檔制作。　　完善的測量系統：系統內存各種波形容差帶，方便用戶調整、套用，完成試驗后自動生成試驗報告。提供GB/T2423.5-95，GJB150.18A-2009，GJB360.23，GJB548B-2005，IEC68-2-27-2008等標準容差帶。　　三、技術參數　　四、工作原理　　WS-C-25垂直式液壓沖擊試驗系統的結構如圖3所示，它是以液壓驅動、油缸提升的方式將工作臺面提升到設定高度，其中提升部分采用低壓供油，制動部分采用高壓供油。其工作原理是液壓系統向提升油缸供油，將臺面及試品提升到所需高度后，制動油路通油，瞬間將臺面鎖住，然后液壓系統換向，提升油缸活塞桿下降，當提升油缸活塞桿下降到最低點時，液壓系統停止供油，鎖緊油路釋放，臺面自由下落，與安裝在底座上的波形發生器碰撞，產生一個沖擊波形，安裝在臺面上的傳感器將沖擊產生的波形信號采集并傳到分析軟件中，通過電腦顯示器顯示出來。同時，臺面會反彈，制動裝置會瞬間啟動將工作臺面鎖住，避免二次沖擊，從而完成一次沖擊試驗。
