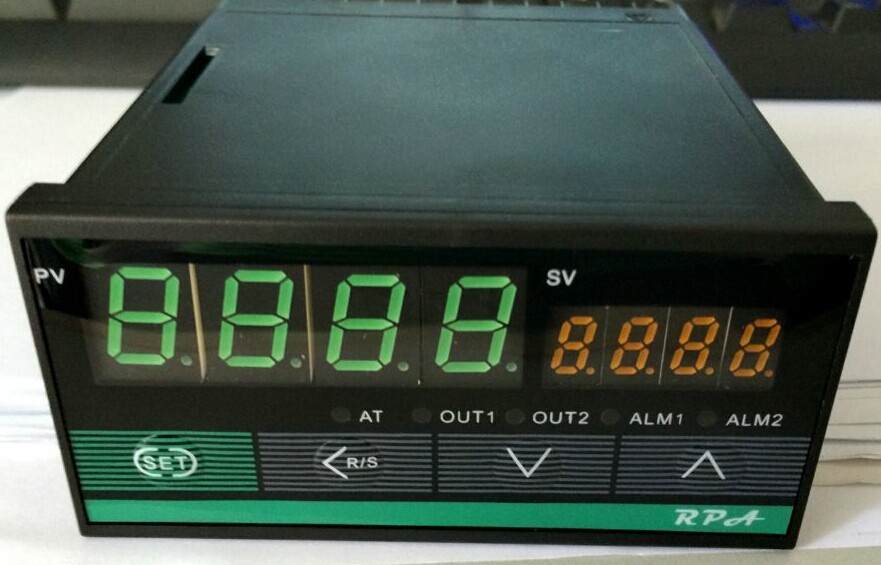

一、概述： DM系列高端型PID控制器是我公司根據多年的市場經驗，開發出的一 種PID控制器，性價比高，完全可以替代同類型的進口產品。 本系列儀表采用先進的專家PID調節算法，控制精確穩定，無超調， 具備高精度的PID參數自整定功能。 根據客戶的需求，推出兩款顯示面板：常規數碼管、大屏幕LED，以 供選擇。 對安裝空間有要求的場合，本系列儀表可提供深度60mm的封裝。 二、產品特點： 1、熱電偶、熱電阻、線性信號萬能輸入 2、雙排分別顯示測量值和設定值 3、硬件 RS485 光電隔離通信接口支持，靜電電壓承受能力大于2.5KV，MODBUS RTU 協議 4、PID 控制, 自整定功能，自動/手動模式可選，出廠PID參數適合大部分工業現場 5、RAMP 斜坡曲線控制功能，在啟動的開始階段不希望實現快速的調節，就可使用Ramp功能，時間范圍可調：0-900分鐘 6、提供 DC24V/35mA 饋電輸出，帶短路保護功能 7、光電隔離外部觸點輸入（兩個設定值之間切換、手動/自動轉換、鍵盤鎖住） 8、主路控制輸出:繼電器,邏輯輸出,電壓,電流連續輸出 9、加熱/制冷功能可選 10、用戶可以自行設定測量范圍的上/下限 11、可自行設定最大輸出功率 12、兩路可編程式報警模式，有13種報警模式可選，觸點狀態可通過參數設置 13、攝氏／華氏(℃/℉)溫度單位轉換 14、可提供IP66防水、防塵結構 三、技術參數： 1、萬能輸入: 熱電偶:K, J,R,S,B,E,N,T, 測溫電阻:Pt100,Cu50 標準信號:0-20 mA ,4-20 mA,0-5V,1-5V 2、測量精度：0.2%F.S±1個字 3、取樣周期：2次/秒 4、控制方式：PID控制 (帶自主校正以及自動演算) 5、控制輸出： 繼電器接點輸出：常開接點容量AC250V/5A、AC125V/6A (電阻負載) 固態繼電器輸出：DC12V/35mA 電流/電壓輸出：0-5V、1-5V、0-20mA、4-20mA 單相可控硅過零（移相）觸發輸出：可觸發5～500A的雙向可控硅(或單硅反并聯模塊) 6、RS485通訊接口，同一網絡最多可接128臺儀表，指示燈可顯示通訊狀態 地址范圍：0-255 波特率：2400-19200bps 校驗位：無校驗、奇校驗、偶校驗可選，停止位：1位 通訊延時時間：0-2000ms 7、RAMP功能模式： 上電即運行RAMP 通過設置參數后運行 循環模式 單次模式 8、電源：100-240VAC; 24-30VDC/AC，功耗<4VA 9、容許周圍溫度、濕度:0～50℃,45～85%RH (不結露)
