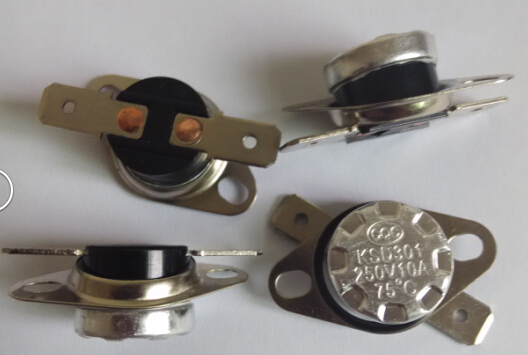

- 產品名稱：KSD301溫控器 成品外觀：（圖A） 一， 產品描述: KSD301溫控器是帶外殼全封閉的雙金屬片接觸感溫式溫度繼電器，是一種用雙金屬片作為感溫組件的溫控器。 二， 動作原理：當產品主件溫度增高時所產生的熱量傳遞到雙金屬圓片上， 達到動作溫度設定時迅速動作，通過機構作用使觸點斷開或閉合；(圖一) ～當溫度下降到復位溫度設定時，雙金屬圓片迅速恢復原狀，使觸點閉合或斷開，(圖二）達到接通或斷開電路的目的，從而控制電路。 圖A 三，主要特點：工作溫度固定、動作可靠干脆、精度高、體積小、重量輕、不拉弧、使用壽命長、性能穩定可靠、不受無線干擾、結構精密、功能齊全。 四，主要用途 ：應用于電路需隨溫度變化而自動通、斷的場合，使器具溫度，控制在一恒定溫度范圍內。 五，應用范圍： 1．家電類 飲水機、電熱開水瓶、咖啡爐、滴漏式咖啡機、家用暖水袋、熱水器；微波爐、電烤箱、電烤盤、電炸鍋、多士爐、電飯堡、三明治烤爐、豆漿機；消毒柜、洗碗機、干衣機、洗衣機、電暖扇、電暖器、電熱器、煎藥壺、電吹風、電熨斗、吸塵器、鍋爐、壁爐等．． 2．辦公設備 覆被機、熱熔機、激光打印機．．． 3．汽車類 過熱保護、座位加熱器．．． 等電器及電機之各類電熱器具中作溫度控制及過熱保護組件使用。 六， 控制方式：1，自動復位：隨溫度的變化升高或降低，內部觸點自動斷開、自動閉合。 2，手動復位：當溫度升高時，觸點會自動斷開；當控制器溫度冷卻后，必須通過手動按扭才能使觸點復位而再次閉合。 3，一次性動作： 4，自動及手動一體： 七，技術參數 最大工作電流 T23／T24／ T36： AC 250V 10A；125V 15A (阻性負載) AC 250V 16A；125V 20A (阻性負載) 動作溫度 40℃ ～ 250℃ 動作溫度偏差 ±2℃、±3℃、±5℃、±8℃ 通斷溫度偏差 5℃ ～ 70℃ 八，彎腳外形尺寸 使用壽命 T23／T24： 40℃～210℃ 210℃～250℃ 自動復位 100,000次 30,000次 手動復位 10,000次 6,000次 T36： 50℃～150℃ 16A 10,000 次 10A 30,000 次 絕緣耐壓強度 AC50Hz／2000V 歷時 1min 無擊穿現象 常態電器強度 大于100M Ω 觸點接觸電阻 小于50m Ω 平腳外形尺寸 九，內部結構圖 十，安裝使用注意事項 密封式溫度開關(T23／T24) 1．采用接觸感溫式安裝時，溫度開關金屬上蓋平面應完全緊貼被控制器具的安裝面。(圖三) 2．為確保感溫效果，并在器具感溫表面涂上導熱膏。(圖四) 3．安裝時不可把溫度開關金屬面頂部壓傷，松動或變形，以免影響功能及精密度。 4．不可讓液體滲入溫度開關內部或過大力量使外殼出現裂紋。 5．不得隨意改變外接線端子的型狀，以免影響電氣可靠性，并有絕緣保護措施，防止漏電，確保使用安全。 開放式溫度開關(T36) 1．安裝和使用過程，不可觸碰彈片及感溫部份，否則將會導至保護器溫度失準，接觸不良而動作不正常。 2．安裝時將觸點接觸面朝向背風面，以免吹風量影響彈片功能及觸點A與B表面附著累積灰塵，造成導通不 以上是KSD301溫控器，產品的技術參數，由中海寧溫控開關專家提供，僅供參考！更多KSD301溫控器產品信息盡請關注 深圳市中海寧電子科技有限公司 官網 http://www.szwkkg.com/New.asp?id=35
