上海吉邁閥門制造有限公司主要生產≦Z940H電動高壓閘閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

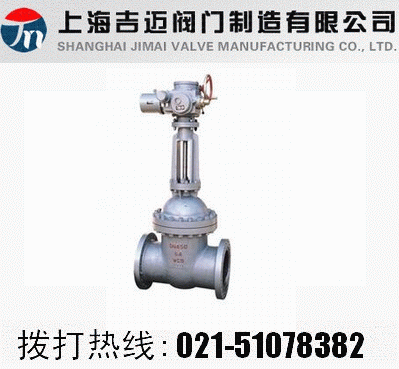

本公司生產的Z940H電動高壓閘閥介是由高精度電動執行器與高壓閘閥組成。采用法蘭或者焊接式連接，屬整體直通鑄造（鍛造）閥，電動高壓閘閥主要應用于壓力為PN25.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。

Z940H電動高壓閘閥介產品特點

1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、閥座密封面采用鐵基鉻鎳不銹鋼堆焊而成，耐磨、抗擦傷性能好。
3、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
4、電動高壓閘閥的關閉和開啟由裝在閥蓋上的電動裝置來控制。電動裝置分別配有閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構，手、電動切換機構。閥門的開關均由行程控制機構調整，調整轉矩限制機構，可以在行程控制機構失靈的情況下，保護閥門。電動焊接閘閥關閉主要通過電動裝置及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動。
5、電動裝置除能就地操作外，還可進行遠距離操作。

電動高壓閘閥主要設計規范

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標 志		GB/T12220
供 貨		JB/T7928

電動高壓閘閥主要零件材料

閥體、閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度（≤℃）
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

電動高壓閘閥主要性能規范

壓力標準	公稱壓力（MPa）						壓力級（class）			JIS（K）
試驗壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0	150	300	600	10K	20K	30K
強度試驗	2.4	3.75	6.0	9.6	15.0	24.0	3.0	7.5	16.5	2.4	3.8	5.7
密封試驗	1.76	2.75	4.4	7.04	11.0	17.6	2.2	5.5	12.1	1.5	2.8	4.2



訂貨說明

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA,1-5V）、作用方式（電-開式，電-關式）



訂貨需提供產品參數：

①產品使用介質②產品工作溫度③產品連接方式④產品使用壓力⑤產品是否帶附件以便我們選型報價⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
