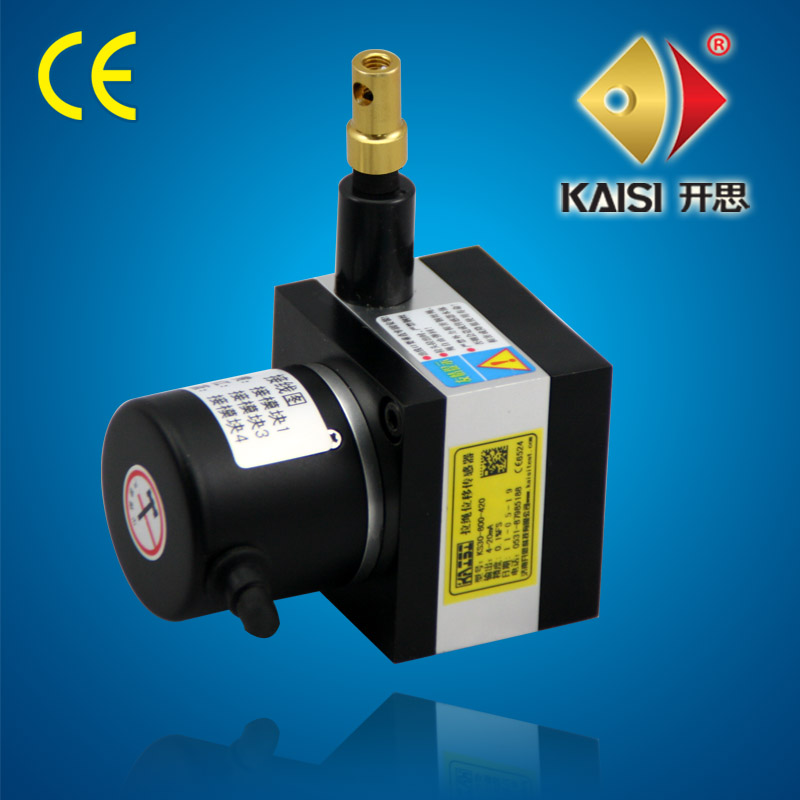

KS20 拉線位移傳感器

這真不是您需要的產品？
品　　牌：
開思

直接提問 | 回首頁搜
出廠價：
0

主要規格：
KS20-1000-01-L

用　　途：
萬能試驗機

KS20系列拉繩位移傳感器（數字輸出） Ks20系列數字輸出拉繩位移傳感器最大測量行程為1000mm，測量輪周長80mm；開思經典拉繩位移傳感器，經過多年的各種場合的檢驗，已經得到國內外眾多客戶的認可，內部防跳線設計，杜絕了卡線的可能，該款產品包含開思貳個專利，仿冒必究：一：接線圖（僅對開思生產的編碼器，其他廠家編碼器請以編碼器標簽接線圖為準）輸出類型線纜顯色及定義白色黑色紅色綠色黃色粉色藍色橙色長線驅動（差分） VCC 0V A B Z /A /B /Z 開路輸出、推挽輸出、電壓輸出、 VCC 0V A B Z -- -- -- 二：技術參數測量行程 0-1000mm 鋼絲繩高柔性進口涂塑鋼絲繩輸出信號差分、開路、推挽、電壓、RS485/232 出線口拉力 5N 分辨力 0.002/0.004/0.008/0.01/其它壽命 200萬次至1000萬次線性精度 0.05%FS 工作電壓 5V，5-24V，10-30v 重復精度 0.01% 工作溫度 -25-85℃ 最大速度 600mm/s 外殼材質進口鋁合金，表面抗靜電干擾不導電電纜長度 4M(標準)，可定制防護等級 IP54（標準），IP65 三：安裝圖四：注意事項 1. 安裝時要使拉線垂直拉線編碼器，不能讓線摩擦出線口； 2. 拉繩位移傳感器拉線安裝頭和設備移動端要可靠安裝，防止長時間運行松動，自由彈簧； 3. 拉線頭拉出后請不要松開，這樣會造成傳感器損壞，拉線時請勿超出線總長； 4. 電氣連接請安裝位移傳感器上的接線說明接線，要保證接線正確才能通電； 5. 拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命； 6. 要保護好鋼絲繩不受外力損傷； 7. 室外或者環境比較惡劣的環境，請咨詢開思防水防塵出線口或防護外殼；五：預延伸方案如果測試的距離很小，中間的安裝距離比較大，由于安裝部分長度不參與測量，那么就沒有必要選擇行程比較大的位移傳感器，采用傳感器外加延長線的方式解決，可以增加傳感器的測試精度和減少費用，如果您不是很了解，那就告訴我們的客戶經理，有我們來幫您。六：導向輪安裝方案導向輪的安裝是拉繩位移傳感器使用的一個特色，由于開思所選用進口超軟涂塑鋼絲繩，使該方案變成可能，主要解決傳感器安裝角度偏差比較大、安裝空間限制和工況場合的需要，該方案是在測量鋼絲繩中間添加一個帶槽的導線輪，通過導線輪來改變鋼絲繩的方向，不影響測試精度和傳感器的壽命，具體可以和開思技術人員或客戶經理咨詢。七：防護出線口和防護外殼方案在灰塵比較大或經常有水淋的環境，盡量選配開思防護出線口，來減少灰塵或液體進入傳感器本體，該出線口內有油脂和羊毛的放置腔體，當鋼絲繩緊密的在油脂和羊毛中間運動，灰塵會濾掉，由于油膜的存在和液體的表面張力作用下，液體很難進入油脂腔體，從而傳感器本體得到保護。防護外殼主要用在傳感器本體長期雨淋或室外情況，把傳感器密閉起來和防護出線口配合使用，效果更佳。八、怎樣選擇編碼器的輸出類型數字輸出大部分都是旋轉編碼器信號輸出，在選型前一定要確認自己的采集系統需要什么樣的編碼器，歐系plc推薦使用推挽輸出類型，日韓系plc也可以支持，單片機采集卡類采集用長線驅動。了解采集系統的頻率和測試物的運行速度，確認你選擇的分辨率可以使用。如果您不是很了解，那就告訴我們的客戶經理，有我們來幫您。九、服務承諾 1. 本公司生產的產品免費保修期12 個月; 2. 即在用戶遵守儀器的儲存和使用規則的條件下，產品因質量問題質保期內無償為用戶維修，有下列情況除外： A 因不正確使用或不遵守使用條件而引起的故障； B 自行拆卸傳感器，影響產品的使用性能； 3. 產品出現使用問題時，公司承諾首先解決問題，然后解決涉及的費用問題，讓客戶滿意； 4. 返修產品到公司，24小時內返回。十、型號說明 KS20-1000-01-L Ks20 產品系列 ks18系列拉繩位移傳感器 1000 測量行程測量行程1000mm 01 分辨率四倍頻后每個脈沖最小分辨率距離0.01mm L 輸出類型長線驅動輸出（開路C、推挽F、電壓E等）拉頭拉出后請不要松開或自由彈回，這樣會造成傳感器損壞；測量距離不能超過傳感器允許的測量范圍；通電前，請確認接線正確；提供傳感器需要的供電規格。
