孔面銅測厚儀CMI760,牛津鍍層膜厚儀,孔銅面銅測厚儀,線路板銅厚測量儀

這真不是您需要的產品？
品　　牌：
英國牛津

直接提問 | 回首頁搜
出廠價：
15000

主要規格：
CMI760

用　　途：
孔面銅測厚儀

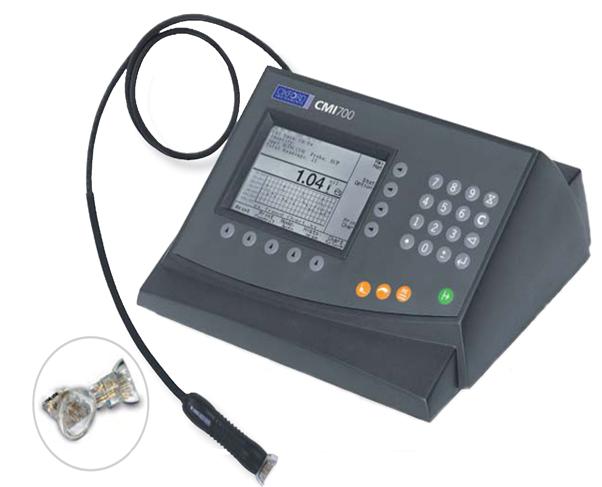

孔、面銅測厚儀 CMI700系列 CMI760是CMI700系列專為滿足印刷電路板行業銅厚測量和質量控制的需求而設計；采用微電阻和電渦流方式測量表面銅和孔內鍍銅厚度。具有多功能性、高擴展性和先進的統計功能，統計功能用于數據整理分析。型號 CMI760 CMI760E 備注名稱臺式面銅測厚儀臺式孔、面銅測厚儀標配 l 700 SERIES主機及證書 l SRP-4面銅探頭（內含SRP-4探針） l NIST認證的面銅標準片及證書 l 700 SERIES主機及證書 l SRP-4面銅探頭（內含SRP-4探針） l NIST認證的面銅標準片及證書 l ETP孔銅探頭 l NIST認證的ETP標準片及證書 SRP-4探針又稱水晶頭選配 l SRG軟件：數據不可編輯 l SRGD軟件：帶數據庫 700 SERIES主機參數： l 存儲量：8000字節，非易失性 l 尺寸：長×寬×高292.1×270×140mm l 重量：2.79Kg l 電源：AC220V l 單位轉換：通過一個按鍵實現英制和公制的自動轉換 l 單位：可選mils 、μm、μin、mm、in或%為顯示單位 l 接口：RS-232 串行接口，波特率可調，用于下載至打印機或計算機 l 顯示：帶背光和寬視角的大LCD液晶顯示屏，480(H)×32(V)象素 l 統計顯示：測量個數，標準差，平均值，最大值，最小值 l 統計報告：需配置串行打印機或PC電腦下載，存儲位置，測量個數，銅箔類型，線形銅線寬，測量日期/時間，平均值，標準差，方差百分比，準確度，最高值，最低值，值域，CPK 值，單個讀數，時間戳，直方圖 l 圖表：直方圖，趨勢圖，X-R 圖 SRP-4面銅探頭參數： l 準確度：5%，參考標準片 l 精確度：化學銅：標準差0.2 %，電鍍銅：標準差0.3 % l 分辨率：0.1μm≥10μm，0.01μm<10μm，0.001μm<1μm，0.01mils≥1 mil，0.001mils<1mil l 厚度測量范圍：化學銅：0.25μm–12.7μm（10μin–500μin）電鍍銅：2.5μm–254μm（0.1mil–10mil） l 線性銅線寬范圍：203μm–7620μm（8mil–300mil l 工作特點：應用先進的微電阻測試技術。系繩式探頭由四支探針組成，AB為正極CD為負極；測量時，電流由正極到負極會有微小的電阻，通過電阻值和厚度值的函數關系準確可靠得出表面銅厚，不受絕緣板層和線路板背面銅層影響。耗損的SRP-4探針可自行更換，為牛津儀器專利產品。探頭的照明功能和保護罩方便測量時準確定位。 ETP孔銅探頭參數： l 準確度：5%，參考標準片 l 精確度：1.2 mil 時，1.0% （典型情況下） l 分辨率：0.01 mils (0.25 μm) l 電渦流：遵守ASTM E37696 標準的相關規定 l 測量厚度范圍：2--102μm （0.08 -- 4.0 mils） l 孔最小直徑：Φ35 mils (Φ899 μm) l 孔徑范圍：Φ0.899 mm--Φ3.0 mm l 工作特點：應用電渦流測試技術。測量時利用探頭釋放出電磁波，當磁場切割金屬層時會發生磁場變化，通過計算此變化量計算出孔壁銅厚度。測量不受板內層影響，即使是雙層板或多層板，甚至在有錫或錫/鉛保護層的情況下，同樣能夠良好工作。另外，探頭采用溫度補償技術，即使是剛從電鍍槽內取出的板，也能測量孔銅厚度。電渦流原理
