土工布有效孔徑測定儀

這真不是您需要的產品？
品　　牌：
獻縣大昌試驗儀器廠

直接提問 | 回首頁搜
出廠價：
1 元/臺

主要規格：
標準

用　　途：
土工布有效孔徑測定儀以不加張力的單層土工布及其有關產品試樣作為篩網在規定的振動頻率和振幅下對試樣及級配顆粒材料進行噴水使顆粒級配材料通過試樣。以通過的顆粒材料和特定粒徑表示試樣有效孔徑。

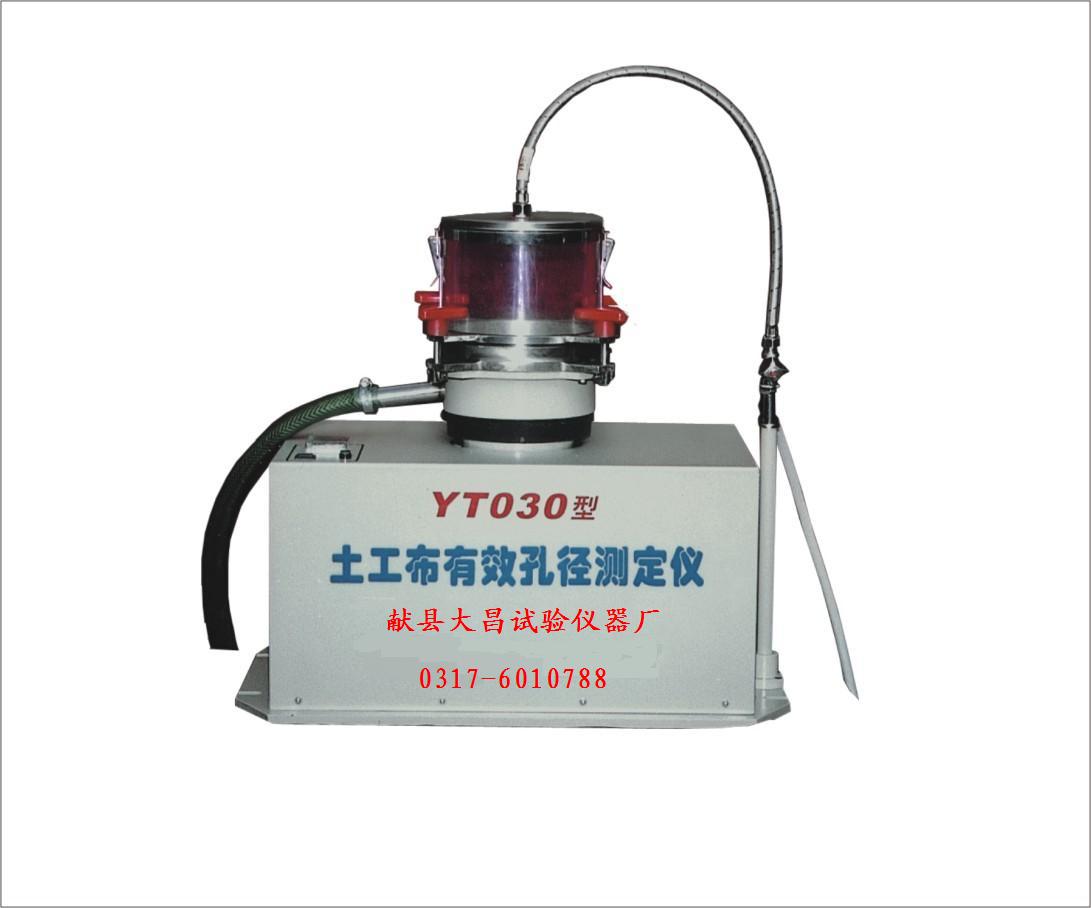

產品名稱土工布有效孔徑測定儀適用于所有類型土工布產品有效孔徑的測定其性能符合GB/T17634—1998 《土工布及其相關產品有效孔徑的測定——濕篩法》標準對儀器的要求。技術支持獻縣大昌試驗儀器廠 0 3 1 7 -6010788 二、土工布有效孔徑測定儀測試原理土工布有效孔徑測定儀以不加張力的單層土工布及其有關產品試樣作為篩網在規定的振動頻率和振幅下對試樣及級配顆粒材料進行噴水使顆粒級配材料通過試樣。以通過的顆粒材料和特定粒徑表示試樣有效孔徑。三、土工布有效孔徑測定儀技術參數 1、土工布有效孔徑測定儀夾持器內徑Φ130mm 2、土工布有效孔徑測定儀振動頻率50Hz 3、土工布有效孔徑測定儀振動幅度1.5mm振動高度3mm 4、土工布有效孔徑測定儀時間設定分兩檔 099.99s 099分59s 5、土工布有效孔徑測定儀匹配電機: 2800r/min 550W 6、土工布有效孔徑測定儀電源Ac220V±10 50Hz 7、土工布有效孔徑測定儀外形尺寸680×420×750mm 8、土工布有效孔徑測定儀重量50Kg 四、土工布有效孔徑測定儀儀器結構與工作原理 1、外觀儀器由底板、外罩、夾持器與篩分裝置、噴淋系統等部分組成。底板四角開有安裝槽可用螺栓將之固定在基礎上或工作臺上外罩左上角控制區裝有計數器、電源開關、啟動鍵。外罩與篩分振動裝置不直接觸減少振動影響。噴淋系統安裝在底板右側的支柱上由進水口、流量開關、金屬軟管、蓮蓬頭組成蓮蓬頭上配有一防濺蓋使用時蓮蓬頭放置于透明罩內蓋上防濺蓋并扣上夾扣以防止水濺出。收集槽與振動頭剛性聯接左側設有收集管收集槽底配有支持網柵試樣平鋪在網柵上用夾持器將之壓緊然后用翻轉螺栓和星形把手壓緊。翻轉螺栓和星形把手的具體操作方法為由于收集槽與夾持器間的防滲水要求其外壁安裝有密封圈因此有兩只啟蓋螺栓上開有長口槽當夾持器難以取出時可利用啟蓋螺栓反向旋轉其卡口會提升起夾持器以方便操作。 2、傳動系統由附著式混凝土振動器通過皮帶——齒輪帶動偏心輪轉動以帶動振動頭產生一定振頻與振幅振動。電機與振動元件分離安裝平板與底板通過四個彈簧減振柱支承。振動頭與平板也采用彈簧減振柱聯接以減少振動對儀器的影響。五、土工布有效孔徑測定儀外部環境 1、工作臺平整、穩固、并且有良好的抗振性能。 2、與對振動較敏感的儀器隔離。 3、溫度1030℃ 濕度≤80 4、電源Ac220V±10 50Hz 5、外接供水須穩壓水源建議300KPa壓力下流量500mL/min 六、土工布有效孔徑測定儀操作步驟 1、取出夾持器將試樣平整無強力地平鋪在支承網柵上然后用夾持器將之壓緊試樣應保持水平。 2、將按標準選取的顆粒材料均勻地撒在試樣上。 3、進水口外接穩壓水源將蓮蓬頭放置透明罩內蓋上防濺蓋并扣上夾扣打開流量調節閥對試樣進行噴水。 4、在計時器上設置振動時間按GB/T17634-1998標準可設置為600秒本儀器計時器具兩檔計時功能分別可設置范圍為099.99s和099分59s。 .打開電源開始測試。 5、通過試樣的顆粒從收集槽流出將之收集。 6、到達設定時間后使儀器停止振動. 7、收集未通過的顆粒材料與試樣。 8、再裝樣按啟動鍵復位。 9、測試結果按GB/T17634-1998標準處理。 10、儀器結束后關閉電源并清潔儀器。七、土工布有效孔徑測定儀注意事項 1、本儀器工作時具有一定振頻工作臺須與其它設備隔離。 2、如采用砂土作試驗顆粒請注意對儀器的清潔工作。 3、試驗結束后請將儀器內的水與雜物清放干凈。 4、對于偏心軸與支承彈簧以及其它動作部件應定期加注潤滑油。獻縣大昌試驗儀器廠設計改進研發出新一代比較先進實用的土工布檢測儀器設備電子土工布強力試驗機、土工合成材料耐靜水壓測定儀、土工布有效孔徑測定儀、土工布磨損試驗儀、工合成材料滲透系數測定儀、土工合成材料水平滲透儀、土工合成材料水平滲透儀、土工合成材料直剪儀、直剪拉拔摩擦試驗系統、土工合成材料淤堵試驗儀、土工合成材料蠕變試驗系統、排水板通水儀、數顯土工合成材料厚度儀該產品已投入國內市場深受用戶好評。
