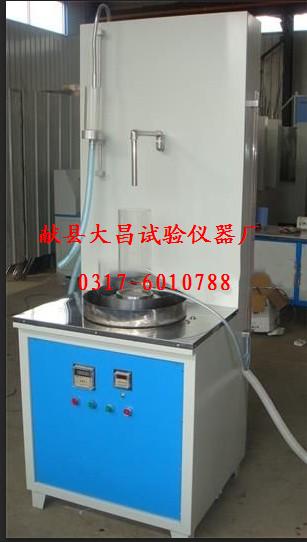

TSY-1C型土工布透水性測定儀

這真不是您需要的產品？
品　　牌：
獻縣大昌試驗儀器廠

直接提問 | 回首頁搜
出廠價：
0.01 元/臺

主要規格：
標準

用　　途：
本儀器用于測定各種類型土工布的透水性能，其性能符合GB/T15789-2005 SL/T235-2012、ISO/FDISI2958-98E《土工布透水性能測試方法》標準中對儀器的要求。

一、TSY-1C型土工布透水性測定儀概述　　本儀器用于測定各種類型土工布的透水性能，其性能符合GB/T15789-2005 SL/T235-2012、ISO/FDISI2958-98E《土工布透水性能測試方法》標準中對儀器的要求。二、原理　　在規定條件下，測定垂直通過單層或多層土工布的水流量。三、主要技術參數 　　1. 最大水頭壓差：250mmH2O(2450Pa) 　　2.夾持器內徑：ф50±0.5mm 　　3.試樣最大厚度：20mm 　　4.時間計數器：0~99.99 　　5.溫度范圍：0~50 　　6.量筒：1000mL(10mL) 　　7.電源：220v 　　8.儀器外形：400X500X850mm 四·儀器結構 　　儀器由機座，容器，夾持器，控制管路，控制電路等部分組成。　　1，機體前方裝有控制面板，面板上裝有溫度設置。時間計數器，供水開關。電源開關，時間計數器可以進行時間設定。使儀器保持水平。機座內裝有電磁閥，管路等元器件。　　2，夾持器通過定位支承銷安放在內容器內。內，外容器連成一體，各有出水口與管路連通，上夾持器與有機玻璃水位量筒連成一體，下夾持器為一開圓孔壓板，通過壓緊螺母壓緊下夾板，將試樣夾緊在夾持器中間。夾持器安放在定位支撐銷上，水位量筒有刻度一面朝面板方向，以方便觀察。　　3、進水/放口外接穩壓水源，打開主機左側門，觀察水箱水位至三分之二位置即可。時間計數器控制電磁閥的動作轉換以確定溢出水口或取水口流出。按下黑色小按鈕鍵后，時間計數器開始計時，當時間計數器未達到設定值時，溢出水由取水口排出，此時用容器將測試口流出水量全部收集，再用量筒測出收集水量;當時間計數器達到設定值時，電磁鐵動作，此時溢出水由排水口排出。當實驗完畢后，打開放水口開關，將儀器內的水排干。五、工作條件　　1、儀器應放置在平整、穩固的地面上調整好水平。　　2、環境溫度：10~25℃ 　　3、電源：Ac220±10% 50Hz 接地可靠。六、操作步驟　　1、裝夾試樣：取出夾持器，松開壓緊螺母，將試樣平整地放置在下夾持器平面上，壓上上夾持器，然后擰緊壓緊螺母，將夾持器安放在定位支撐銷上。　　2、打開電源開關，在時間計數器上設定收集時間值(本儀器時間計數器9的范圍為0～99.99秒) 　　3、確定放水口處于關閉狀態，打開供水開關穩壓水源后，直至水位超過試樣平面達到內容器的高度，此時水頭壓差為零。　　4、待水平面穩定后繼續注水，水開始溢出內容器，調節流量控制開關控制水的流量已得到固定的壓差，即水位量筒的水位穩定，此時溢出的水通過排水口排出。　　5、待水頭壓差穩定30秒后，按下黑色小按鈕，時間計數器開始計時，同時電磁閥轉換出水口，此時溢出水流通過取水口流出。流出水量用容器收集，再用量筒測出具體數值，精確到10mL(收集的水量應>1L，如不到1L，應酌情加大時間設定值);達到設定時間后，電磁閥動作，此時溢出水從排水口排出。　　6、在進行上步驟的同時，讀取溫度計3上的溫度值，水溫應在10～25℃(精確到0.1℃)。　　7、重復第6.3～6.6條步驟。總共得到5組讀數，水流速度均勻分布在0mm/s—60mm/s之間。試驗時水流速度從高做到低。　　8、重復第6.2～6.7步驟，在同一水壓下將余下試樣測試完畢。　　9、關閉電源開關，拔下電源插頭。　　10、打開放水口將儀器內的剩水排空。　　11、將測試數據按相關標準處理。
