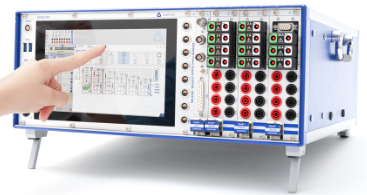

德維創DEWE 2-PA7 HCATM-P8 功率分析儀

這真不是您需要的產品？
品　　牌：
德維創

直接提問 | 回首頁搜
出廠價：
88888 元/臺

主要規格：
16通道

用　　途：
用于電源行業

德維創DEWE 2-PA7 HCATM-P8 功率分析儀　　　　　 ■模塊化的高精度信號功率分析儀 ■高達16組電流&電壓測試通道-- 可擴展 ■用戶自定義多個功率分析組 ■多種連線方式: 單相電, 2相, 三相, 六相,可達9 相 ■0.01 %系統精度 HCATM-P8功率分析儀模塊化的高精度信號功率分析儀、高達16組電流&電壓測試通道-- 可擴展、用戶自定義多個功率分析組、多種連線方式: 單相電, 2相, 三相, 六相,可達9 相、0.01 %系統精度。技術參數型號 HCATM-P8 機箱 8 高速通道擴展連接StarNET或者通過HIC多臺同步低采樣率通道擴展通過HC-CAN連接HCAD 準靜態通道擴展 HCWD2或者HCAD2 標準數據存儲 1 TB 硬盤用于存儲數據可選數據存儲 21TB固態硬盤數據存儲速率 Typ. 1 GB/s 顯示屏 11.6“ 多點觸控的寬屏(1920 x 1080), 高清設備用電（max.） 90 to 264 VAC 傳感器供電 8 x (±15 V / +9 V) 尺寸（長×寬×高）不包含把手和支架 441 x 435 x 222 mm (17.4 x 17.1 x 8.7 in.) 設備凈重 Typ. 14 kg (10.9 lb.) 應用場景：應用場景： ● 戶用光伏 ● 智能微網 ● 光伏組件測試 ● 儲能電池測試 ● 檢測認證實驗室 ● 光伏并網測試實驗類型： ● 充放電測試 ● 并網/離網切換測試 ● 效率測試 ● 過載能力測試 ● 電能質量測試 ● 功率控制測試 ● 電網適應性測試 ● 低電壓穿越測試 ● 高電壓穿越測試 ● 防孤島保護性能測試 ● 保護功能測試 ● 通訊測試下圖所示為共 PV 母線光伏儲能示意圖，我們以此為例，介紹 HCATM 的測試解決方案、測試參數以及優勢：產品測試 1：PV 組件可按照 IEC60904 標準對 PV 的直流輸出 Vdc 和 Idc 進行測試，獲得光伏組件的電流和電壓特性。并基于原始電流電壓值，計算得出功率 P、電量 W。此外，HCATM 多功能功率分析儀可以測試除電壓、電流外的多種模擬信號，因此連接光照傳感器并使用太陽模擬器，可對光伏組件的光譜響應、等效溫度等特性進行測試。 ? 電流、電壓、功率、電量 ? 光照強度 ? 溫度產品測試 2：DC/AC 逆變器逆變器為光伏發電系統中較為重要的核心部件，用于將 PV 組件的直流電轉化成交流電，以便并入電網或驅動交流負載。因此，對于逆變器的測試內容較多，測試和計算參數也較為復雜。 HCATM 的 HIC 電力分析軟件，可以同時測試多組&多相電力系統，支持直流、交流、星形接法、三角接法、2 表法等不同的接線方式，并以 0.04%的計算精度，得到以下參數： ? 原始波形曲線（高達 10MHz 的原始波形） ? 電流/電壓有效值 RMS ? 有功功率 P，無功功率，視在功率 S ? 功率因數 PF ? 諧波/間諧波 ? 電能 W ? 效率η ? 閃變（Pst、Plt、Dc、Dmax、td） ? 正序、負序、零序分量 ? 三相不平衡 ? 頻率 F ? 電壓瞬變上升/下降時間支持的逆變器測試類型包括：基本性能測試： ● 直流輸入電壓范圍和過壓測試 ● 電網電壓響應測試 ● 電網頻率響應測試 ● 并網電流直流分量 ● 并網電壓不平衡度測試 ● 功率因數測試 ● 效率測試 ● 較大功率點跟蹤（MPPT）測試 ● 音頻噪聲測試 ● 母線軟啟動及浪涌電流測試 ● PV 輸入限流測試 ● 恢復并網保護測試 ● 輸出過流/防反放電/輸入過載 ● 保護測試 ● 孤島保護測試故障模擬測試： ● 母線軟起動失敗測試 ● 輸出缺相保護測試 ● 低電壓穿越測試 ● 高電壓穿越測試可靠性測試： ● PV 電壓跳變測試 ● 電網電壓跳變測試 ● 電網頻率跳變測試注：功率分析儀可在測試電力信號時，同步進行噪聲測試產品測試 3：儲能測試對于儲能及蓄電池系統測試，HCATM 多功能分析儀可以測試電池的充放電特性、充放電量、充放電狀態等不同參數。通過數字 IO 接口，可以測試斷路器、繼電器等開關系統的通斷狀態，并可以通過 MODBUS/TCP 及 CAN 協議，讀取并存儲 EMS 等設備的測試統計及控制參數。儲能系統測試參數： ? 電壓/電流 ? 功率 P ? 電能 W（存儲電能 W+，釋放電能 W-） ? 直流紋波 ? 充/放電時長 ? 充/放電效率多功能功率分析儀優勢 ● 配置靈活，支持多種測試類型： ? 測試通道數量靈活，可實現單機箱 4 電壓/4 電流至 32 電壓/32 電流配置方案； ? 可同步測試轉速、轉矩、溫度、噪聲、振動等信號，并在軟件內進行相應的分析； ? 支持 USB 攝像頭和高速攝像機，可以保存記錄整個測試過程； ? 多種機型，適用于分布式測試、外場便攜實驗、臺架集成測試； ● 強大的電力測試板卡 ? 高達 2000V 的電壓直接輸入，讀數精度 0.03%，無量程誤差； ? 支持各種類型電流傳感器采集及供電； ? 采樣率高達 10MHz/通道，且所有通道可同時使用較大采樣率采集存儲 ● 功能強大的測試分析軟件 ? 基于 windows 的軟件，簡單易操作，例如 LVRT 跌落時間光標直接讀??； ? 在線/離線電力組計算，用于光伏和儲能測試的計算參數類型齊全； ? 支持高達 10MHz 的原始波形數據連續存儲； ? 強大的數據后處理，可基于原始數據進行統計、濾波、公式等在線和離線運算； ? 測試數據批量處理/批量導出，便于數據分析和報告生成； ● 支持多種通訊方式 ? 支持 SCPI/DATASTREAM/XCP/UDP/CAN/EtherCAT 等多種數據交互方式； ? 通過 MODbus/TCP 協議讀取 EMS 數據和狀態； ? 支持 RS232/RS485/RS422 等串口數據自定義開發解析；
