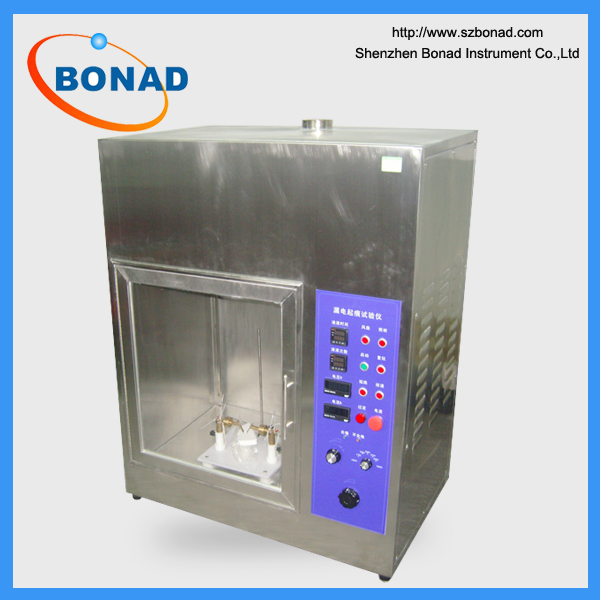

- 電痕化指數，漏電起痕試驗儀，漏電流檢測 技術參數： 1、 電極材料：電極頭 — 鉑金屬（白金） 2、 電極壓力：1.0±0.05N 3、 電極距離：4.0mm ± 0.01mm ，夾角 60°±5 4、 電極電壓：100~600V（48~60HZ）可調，短路電流在1.0±0.1A時電壓下降小于10% 5、 滴液高度：為30~40mm 可調 6、 滴液大小：44~55滴/1cm3 可調 7、 滴液時間：30s±5s， 8、 滴液次數：0~9999次可調 9、 漏電判斷：回路電流大于0.5A并維持2秒鐘則繼電器動作切斷電流，指示樣品不合格 10、試驗過程：試驗程序自動控制，獨立抽風 11、參照標準：IEC60112 、GB/T4207、GB4706.1 12、工作室體積：0.5m3（可根據不同標準定做0.1 m3 或 0.75m3） 13、設備外尺寸：長1100mmX寬700mmX高1300mm 知識點一：相比漏電起痕，其中UL分為0-5共6個級別分別對應的試驗電壓范圍為 0：大于等于600V 1：小于600V大于等于400V 2：小于400V大于等于250V 3：小于250V大于等于175V 4：小于175V大于等于100V 5：小于100V大于0V 知識點二：漏電起痕試驗儀（電痕化指數試驗儀）的CTI和PTI？？ 1.相比漏電起痕指數(CTI)：五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的最高電壓值。它還包括對材料在進行100滴測試時所顯現的特性的有關說明。 2.耐漏電起痕指數(PTI)：五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的測試電壓值。通俗地講，CTI是材料能經受50滴試驗過程而不產生漏電起痕失效的最高電壓；PTI是指定一個測試電壓，然后通過試驗來檢驗材料能否在此電壓下經受50滴的試驗過程。 3.耐漏電起痕指數用作接受準則，也可用于材料和部件的質量控制的手段。相比漏電起痕指數主要用于表示材料的基本特性和特性的比較。 4.通過施加試驗電壓的高低和電蝕損深度值來評定固體電工絕緣材料耐受濕式表面放電的能力。測定其相比漏電起痕指數CTI和耐漏電起痕指數PTI。 漏電起痕試驗（電痕化指數試驗）是 IEC60112 、 UL 746A 、GB/T4207、GB4706.1，ASTM D 3638-92等標準規定的模擬仿真試驗項目。 漏電起痕試驗（電痕化指數試驗）是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度(35mm) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。 漏電起痕試驗儀（電痕化指數試驗儀）儀的產生基于這樣的一種情況：在電器產品受潮濕和雜質環境的影響下，不同極性帶電部件之間或帶電部件與接地金屬之間可能會引起絕緣上的漏電，產生的電弧對電器造成擊穿短路或由于放電使材料電蝕損，甚至起燃導致火災。 漏電起痕試驗儀就是模擬上述情況對絕緣材料進行的一種破壞性試驗，用以測量和評定在規定電壓下，絕緣體在電場和含雜質水的作用時的相對耐漏電起痕性，適用于電工電子產品、家用電器的固體電器絕緣材料及其產品，如：繼電器插座、轉換開關蓋、接觸器等。 適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。
