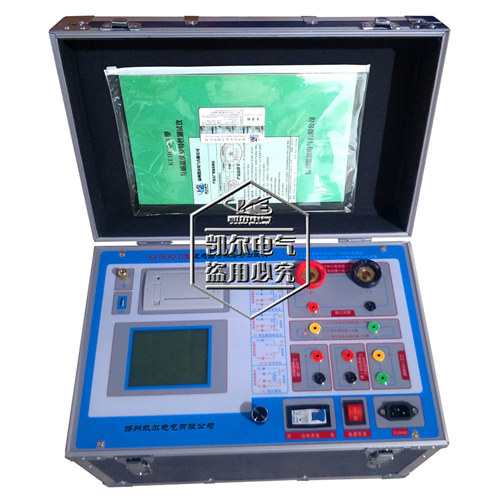

KEHGQ-C型 互感器特性綜合測試儀
一、設計用途
KEHGQ-C型互感器特性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二、主要特征
1、支持檢測CT和PT；
2、滿足 GB1207、GB1208等規程要求；
3、無需外接其它輔助設備，單機即可完成所有檢測項目；
4、自帶微型快速打印機、可直接現場打印測試結果；
5、操作簡便，帶有智能提示，使用戶更易上手操作；.
6、大屏幕液晶，圖形化顯示接口；
7、按規程自動給出CT/PT（勵磁）拐點值；
8、自動給出5％和10％誤差曲線；
9、可保存3000組測試資料，掉電后不丟失；
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；
11、小巧輕便≤22Kg，非常利于現場測試。
三、主要測試功能（見下表）CT
PT
■伏安特性（勵磁特性）曲線
■伏安特性（勵磁特性）曲線
■自動給出拐點值
■自動給出拐點值
■自動給出5％和10％的誤差曲線
■變比測量
■變比測量
■極性判斷
■極性判斷
■交流耐壓測試
■一次通流測試
■二次負荷測試
■交流耐壓測試
■二次繞組測試
■二次負荷測試
■鐵心退磁
■二次繞組測試
■鐵心退磁
四、主要技術參數（見下表）
項 目
參 數
工作電源
AC220V±10％ 、50Hz
設備輸出
0～2500Vrms， 5Arms（20A峰值）
注：0～5A為真實值，大于5A～20A為計算值
大電流輸出
0～600A
勵磁精度
≤0.5％（0.2％×讀數+0.3％×量程）
二次繞組
電阻測量
范圍
0.1～300Ω
精度
≤0.5％（0.2％×讀數+0.3％×量程）
二次實際
負荷測量
范圍
5～1000VA
精度
≤0.5％（0.2％×讀數+0.3％×量程）±0.1VA
CT
變比測量
范圍
≤25000A/5A（5000A/1A）
精度
≤0.5％
PT
變比測量
范圍
≤500KV
精度
≤0.5％
工作環境
溫度：－10℃～40℃，濕度：≤90％，海拔：≤2000m
尺寸、重量
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
五、工作條件要求
1、輸入電壓AC220V±10％、額定頻率 50Hz；
2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、參數對應的環境溫度是23℃±5℃。注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
