KEKGY-B型 高壓開關機械特性測試儀
（高壓斷路器動作特性測試儀）

一、儀器簡介
       KEKGY-B型高壓開關機械特性測試儀（高壓斷路器動作特性測試儀）是在針對高壓開關（高壓斷路器）研制的一種電腦智能化的測試儀器。
       本儀器采用先進的微電子技術,快速提供準確可靠的測量數據，使用液晶以漢字形式顯示所有數據，對開關測量過程中可能發生的故障以及儀器外接信號線接錯進行漢字提示。
       本儀器采用220V交流供電。配用打印機，可方便地打印測得的所有數據。
二、儀器綜合功能
       ●單合、單分測試功能
      （1）斷口合、分閘先后順序
      （2）合閘觸頭彈跳時間
      （3）合閘、分閘平均速度
      （4）三相不同期
       ●合分測試功能
      （1）A、B、C三相分、合閘時間
      （2）斷口分閘先后順序
      （3）分閘時間
      （4）分閘平均速度
      （5）金屬短接時間
       ●壽命測試功能
       設置分合時間及分合次數后，通過檢測是否出現拒分、拒合、誤分、誤合現象來判斷開關性能。
三、儀器主要特點
       1、漢字顯示測試數據以及測試過程中各種故障；
       2、中英文切換功能，可以在英文界面下進行所有測試操作，操作結果英文顯示；
       3、可通過面板操作預置開關的分合狀態（按鍵“分／合”），但不測試數據；
       4、能自動判別操作類型（合閘或分閘操作）；
       5、開關只需動作一次（合閘一次或分閘一次）就可獲得相應操作的所有測量數據；
       6、在測試前人工手動設置開距；
       7、開關的動作控制分內部控制（本機發分合閘命令），外部控制（外部控制對線圈通電）和手動合分，因為手動合分時無線圈帶電信號因此測試結果中沒有分、合閘時間，相應的顯示為觸頭運動時間；
       8、在各個階段明確地指示開關各觸點，包括分閘位置觸點的分合情況；
       9、本儀器所有測試項目，嚴格按GB3309-89中的定義進行測試和處理。
四、儀器主要技術參數
       1、合閘電壓：AC/DC  48～300V
       2、分閘電壓：AC/DC  48～300V
       3、合（分）閘時間：0～999.9ms
       4、觸頭彈跳：0～99.9ms
       5、平均速度：0～99.99m/S
       6、開距：0～999.99mm
       7、電源:AC 220V+10％/50Hz
       8、功耗: <150W
       9、適用溫、濕度范圍：溫度-10～45℃，濕度＜90％。
五、儀器使用注意事項
       1、在本產品與被測試開關之間接線時，應確保被測試開關不帶電，并與電力系統完全隔離；
       2、為安全起見，在對本機作各種連接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作；
       3、請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等；
       4、本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕氣，導致機內絕緣水平降低。請確認本機內無濕氣后再行使用；
       5、請將本機放置于通風良好、灰塵不容易聚集的場所；
       6、請注意不要在雷雨的情況下使用機器；
       7、請使用柔軟干燥的棉布擦拭機器，嚴禁用汽油﹑香蕉水等化學劑擦拭；
       8、請確認當地電網電壓是否與本機供電電壓相符：交流220V±10％/50/60Hz；
       9、請不要破傷隨機所帶的線纜，以確保使用安全，一旦發現破損，請立即更換；
     10、當儀器出現故障時，請立即聯系我公司技術人員，切勿自行拆機，以免造成對操作人員的傷害以及對儀器不必要的損傷，且自行拆機不在我公司保修范圍之內。

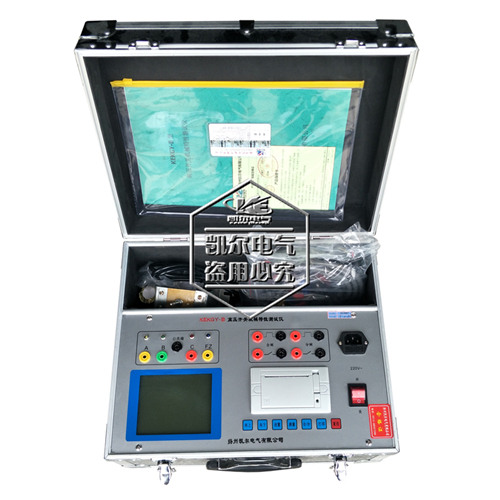

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
