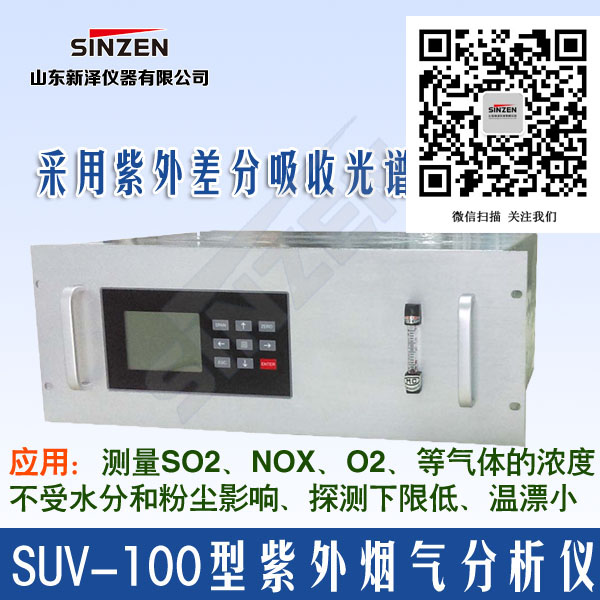

SUV-100型紫外煙氣分析儀

這真不是您需要的產品？
品　　牌：
SINZEN（新澤儀器）

直接提問 | 回首頁搜
出廠價：
0

主要規格：
標準

用　　途：
環保

so2煙氣分析儀,二氧化硫檢測儀,在線二氧化硫分析儀,微量二氧化硫分析儀,二氧化硫分析儀,紫外線SO2分析儀,DOAS紫外煙氣分析儀,紫外NOX分析儀,氮氧化物分析儀,二氧化硫檢測裝置,NOX分析儀,so2分析儀紫外熒光法,so2在線分析儀,nox分析儀化學熒光法,煙氣NOX分析儀,nh3分析儀器,NH3分析儀產品圖片：產品介紹：品牌:SINZEN新澤儀器型號:SUV-100型廠家:山東新澤儀器有限公司一、產品簡介： SUV-100煙氣分析儀是山東新澤儀器有限公司針對國內外環保、工業控制現場在線氣體分析自主研發的氣體分析儀產品。該分析儀基于紫外吸收光譜技術和化學計量學算法，能夠測量SO2、NO、NO2、O2、NH3、Cl2、O3、H2S等氣體的濃度，具有測量精度高、可靠性高、響應時間快、適用范圍廣等特點，各項指標達到或超過國內外同類產品，可廣泛應用于環保在線監測、工業控制、安全?監測等場合。產品符合GB/T16157-1996 固定污染源排氣中顆粒物測定與氣態污染物采樣方法；HJ/T46-1999 定電位電解法二氧化硫測定儀技術條件；HJ/T47-1999 煙氣采樣器技術條件；JJG968-2002 煙氣分析儀檢定規程；執行企業標準Q/W TH07-2011：SUV-100系列智能煙氣分析儀。 ? ? 因為紫外線不易受到水分子的吸收，所以可以直接對經過過濾除塵的潮濕煙氣進行分析，基于多通道光譜分析技術(OMA)和差分吸收光譜算法（DOAS）等，能夠同時測量多種氣體組分如SO2、NOX等，廣泛應用于煙氣排放連續監測系統、工業過程氣體分析系統中。 ? ? DOAS核心思想將氣體的吸收光譜分解為快變和緩變兩部分。快變部分與氣體分子結構和組成的元素有關，是分子吸收光譜的特征部分；緩變部分與煙塵、水汽、背景氣，及測量系統的變化等因素有關，是干擾部分。DOAS采用快變部分計算被測氣體的濃度，測量結果不受干擾，準確性高。SUV-100紫外光譜氣體分析儀同時采用獨特的DOAS算法和PLS算法相結合的處理方式，消除了煙塵、水汽、背景氣體的干擾，同時也消除了測量系統波動對測量結果的影響，保證了測量的準確性和穩定性。二、技術規格指標參數 性能數據 測量原理： DOAS紫外(SO2、NOx)，電化學(O2) SO2量程 0～2000 mg/m3（可調） NOx量程： 0～2000 mg/m3（可調） O2量程： (0-25%)?????電化學 線性度： ±2% F.S. 零點漂移： ±2%F.S./7d 量程漂移： ±2%F.S./7d 響應時間： T90<10秒 4-20mA輸入接口 2路，可靈活配置，100歐負載 4-20mA輸出接口 4路，輸出內容可配置，最大帶載能力<800歐信號輸出： 1路232，1路485(支持Modbus協議) 開關量輸入接口 4路，可靈活配置繼電器輸出接口 12路，輸出內容可配置，DC30V2A 預熱時間：無需環境溫度： -10～+45°C 防護等級： IP65 額定用量： 20升/分鐘（用于反吹時）樣氣輸入/輸出接口 Φ6雙卡套接頭，也可支持Φ8雙卡套樣氣流量要求范圍為0.5~2L/min，波動<25% 樣氣壓力要求當前環境壓力±0.1Bar 樣氣濕度要求 <95%RH 三、技術原理?? ?i.紫外吸收光譜 ? ? 電磁輻射（光）與原子和分子之間的相互作用是光譜檢測技術的基礎，目前已經發展出中紅外吸收光譜、近紅外吸收光譜、紫外/可見吸收光譜、紫外熒光光譜、原子發射光譜、原子吸收光譜、原子熒光光譜、X射線熒光光譜等檢測技術。紫外吸收光譜檢測技術的基礎是，紫外光與分子相互作用時被分子吸收導致光能的變化，由于不同分子內部電子能級的躍遷能量和幾率的不同，使得不同分子具有特征吸收光譜，可見，紫外吸收光譜是分子在紫外波段吸收能力的定量描述。通常用吸收截面來描述單位分子的紫外吸收光譜： ? 典型氣體吸收截面通過吸收光譜可分析分子濃度，其測量原理就是Beer-Lambert定律： I(λ) =I0 (λ) exp(-L*s(λ) *X) 式中，I0(λ)表示波長為λ的光的入射光強，I(λ)表示紫外光穿過濃度為X和光程為L的待測氣體后的光強，s(λ)為氣體的吸收截面，L*s(λ) *X稱為光學密度。? ii.DOAS技術 ? ? DOAS（差分吸收光譜）是一種利用氣體分子的吸收光譜高精度計算氣體濃度的技術，由德國Heidelberg大學環境物理研究所的Ulrich?Platt教授首先提出。 DOAS技術的基本原理是利用待測分子的窄帶吸收特性來鑒別分子，并根據窄帶吸收強度反演出分子的濃度。將分子的吸收截面看成是兩部分的疊加，其一是隨波長緩慢變化的部分，構成光譜的寬帶結構，其二是隨波長快速變化的部分，構成光譜的窄帶精細結構，? 如下式： ?(λ)＝?0 (λ)＋?r(λ) 其中?(λ)是分子的吸收截面，?0(λ)是吸收截面隨波長緩慢變化的部分，?r (λ)是吸收截面隨波長急劇變化的部分。 ? ? DOAS方法的原理就是在吸收光譜中剔除光強隨波長緩慢變化的部分，而只留下隨波長快速變化的部分，然后用快速變化部分去反演氣體的濃度，從而可以避免因為光源溫漂或衰減、粉塵干擾、其他氣體干擾等因素引起的測量值波動和漂移。? iii.光學技術平臺? ? ? 分析儀采用如下光學技術平臺來獲得紫外吸收光譜，該技術平臺由光源、氣體室、光纖和光譜儀（含光闌、全息光柵、線陣檢測器）等光學組件構成，如圖： ? ? ? 光源發出的紫外可見光經光學視窗進入氣體室，被流經氣體室的被測樣氣所吸收，攜帶被測樣氣吸收信息的光經透鏡匯聚后耦入光纖，經光纖傳輸送入光譜儀進行分光、采樣，得到氣體的吸收光譜。 ? ? 通過對光譜進行分析，可以分析出氣體中相關組分的濃度。? 四、分析儀簡介 ? ? ? 儀器構成SUV-100煙氣分析儀由光源、氣體室、光譜儀、HMI模塊、接口板、氧傳感器模塊（或氧化鋯模塊）、溫度傳感器等部件以及擴展模塊（CO檢測、CO2檢測）組成： ?其中：光源：可產生檢測需要的190-500nm紫外光。其關鍵參數為光源壽命和可用紫外光波長范圍，分析儀采用高性能、長壽命紫外脈沖氙燈；氣體室：也稱流通池，被測氣體將恒定的流量流過，吸收紫外光，以便獲取吸收光譜。其關鍵參數為光程和耐腐蝕能力；光譜儀：接收來自氣體室的氣體吸收后的紫外光，實現分光及光譜采集。關鍵參數為靈敏度（特別是紫外波段）、分辨率和溫漂；氧傳感器：采用電化學手段，測量氧氣濃度；溫度傳感器：采集樣氣的溫度和壓力，用于將測量成分濃度轉化為標態下的濃度； HMI模塊：實現通過吸收光譜計算成分濃度的化學計量學算法，以及人機交互；接口板：提供開關量、模擬量輸入輸出，提供RS232、485等通訊接口。? 五、分析儀特點可靠性高 ? ? ? 光源采用脈沖氙燈，壽命達109次按照3次/秒計算，使用壽命達10年；脈沖氙燈屬冷光源，與紅外光源相比，具有壽命長，穩定性好，無預熱時間的優點。測量精度高、穩定性好 ? ??采用DOAS（差分光學吸收光譜）算法，是目前SO2、NOx等氣體最先進的在線分析手段，探測下限達到1ppm，與NDIR相比，具有測量精度完全不受水分和粉塵影響（氣相水在紫外波段沒有吸收，而液相水和粉塵對紫外光的吸收無選擇性，屬于光譜上的緩慢變化）、探測下限低、溫漂小等優點。量程比達到10:1，并支持自動量程切換。氣體室強壯 ? ??分析儀氣體室由不銹鋼加工而成，內部無需鏡面拋光、鍍金，氣體室強壯、成本低，受水分、粉塵的影響小，檢測器與氣體室采用多種組分同時測量 ? ? 通過對連續光譜的分析，可同時測量多種氣體化學組分的濃度，具備高集成度和性價比采用模塊化設計 ? ? 光源、光譜儀、HMI模塊、氣體室、接口模塊等采用模塊化設計，可靠性高、可擴展性好、維護方便，可方便地加入CO（電化學）、CO2（紅外）測量模塊。高度智能化、數字化 ? ??內置多塊高性能處理器，處理器間采用高速數據總線通訊技術，各模塊具備強大的數字化配置和監測功能；觸摸屏式人機界面，操作簡單、使用方便。豐富的買方接口 ? ??提供豐富接口，可方便集成到各類控制和監測系統。可通過RS485和RS232等通信方式組建無線或有線網絡，為儀器的日常操作、維護和管理提供便利。? 六、分析儀功能 ? ? 利用紫外吸收光譜和化學計量學算法測量氣體濃度并實時顯示，通過RS232、RS485、4-20mA將濃度實時輸出； ? ? 可實現手動和自動事件觸發（如定時時間、外部開關量輸入等）的校零、校量程； ? ? 開關量、模擬量輸出/輸入可靈活配置，實現與外部控制系統等的良好配合； ? ? 每個氣體（除O2外）均支持大小兩個量程，雙量程間可自動、手動或外部觸發切換，量程比達到10:1； ? ? 在氣體室透鏡受到樣氣污染導致能量衰減時，支持自動光譜能量調節； ? ? 支持通過GPRS遠程配置、遠程診斷分析儀；七、應用范圍： ◢?電廠煙氣排放連續監測CEMS（分析SO2、NO、NO2、O2）； ◢?脫硫工藝監測（分析SO2、O2）； ◢?脫硝工藝監測（分析NO、NO2、NH3、O2）； ◢?垃圾焚燒煙氣排放連續監測（分析SO2、NO、NO2、O2）； ◢?氯堿廠PVC工藝及鈦白粉生產工藝微量Cl2分析（分析Cl2）； ◢?硫磺回收工藝氣體分析（分析SO2、H2S）； ◢?天然氣凈化工藝氣體分析（分析微量H2S）； ◢?煤化工碘甲烷分析（分析CH3I）； ◢?大氣在線監測（分析SO2、NO2、O3）等。山東新澤儀器有限公司官網：http://www.sdxzyq.com 地址：山東濟南槐蔭區吳家堡東趙157號聯系電話：0531-80990966 聯系人：仝西戰 24小時電話：18888368283 傳真：0531-80990966-808 E-mail：xinzeyiqi@163.com 編號：201605060001
