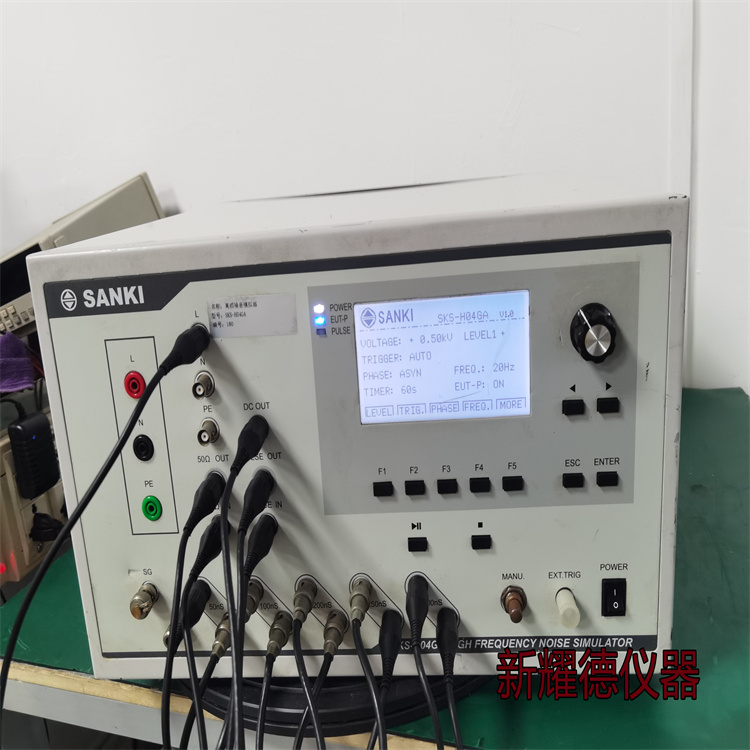

高頻噪聲模擬器 SKS-H04GA 二手儀器回收

這真不是您需要的產品？
品　　牌：
三基

直接提問 | 回首頁搜
出廠價：
0

主要規格：
4000V

用　　途：

高頻噪聲模擬器 SKS-H04GA 高頻噪聲模擬發生器是再現開關等ON/OFF時產生上升時間很快的高頻噪聲的EMC測試儀器。由于脈沖上升時間在1ns以下，并包含了寬帶寬的噪聲，所以非常適合重現誤動作。再現進入電源線的線路噪聲和進入通信線的感應噪聲，可進行電子產品的誤動作和功能低下的性能評估。 1、測試目的高頻噪聲模擬發生器是再現開關等ON/OFF時產生上升時間很快的高頻噪聲的EMC測試儀器。由于脈沖上升時間在1ns以下，并包含了寬帶寬的噪聲，所以非常適合重現誤動作。再現進入電源線的線路噪聲和進入通信線的感應噪聲，可進行電子產品的誤動作和功能低下的性能評估。 2、應用領域 ● 民用設備(白色家電、AV設備、通信設備等) ● 產業設備(工業機械、控制設備、辦公設備、醫療器械、游戲設備、測試設備等) ● 車載設備 ● 電子部件(控制電路板及電路板上的電子部件等) 3、符合標準 ● 日本NECA TR-28標準 ● 日本JEC0103-2005標準 ● 日本JEM-TR177標準 ● 相關產品標準及企業標準 4、試驗用發生器原理簡圖高頻噪聲模擬器的準備狀態是高壓電源充電已結束，作為延時線使用的50Ω同軸電纜分布電容也充電到HV。當水銀開關閉合時，由于終端電阻與延時電纜的特性阻抗相等，在終端電阻上得到的電壓將是+1/2HV。與此同時，水銀開關閉合瞬間由于回路阻抗發生突變有一部分能量(幅值也是+1/2HV)經延時電纜向高壓電源方向反射。當反射波到達充電電阻處(170KΩ)，由于電阻的阻抗遠大于電纜的阻抗，要形成第二次反射，屬開路反射，反射波反相，以-1/2HV向負載方向反射。當第二次反射波到達負載時，正好和原來的+1/2HV相抵消，形成一個完整方波，方波寬度等于電磁波在延時線上來回反射的時間。改變延時線長度也就改變了方波的寬度。 5、輸出波形高頻噪聲發生器 SKS-H04GA 1、技術特點 ① 完全符合日本NECA TR-28標準; ② 輸出脈沖電壓高達4KV; ③ 采用液晶顯示，內置99個用戶模式，供客戶使用; ④ 脈寬50ns-1000ns，以50ns為步長連續可調，較高脈沖重復頻率高達100Hz; ⑤ 采用程控高壓電源，輸出電壓精細，穩定性高; ⑥ 采用原裝全日本設計工藝線路，控制點以及日本進口關鍵元器件，可靠性高; ⑦ 受試設備供電電流達到16A(可定制32A); ⑧ 內置手動、自動以及外加脈沖信號三種觸發方式。 2、主要技術參數產品型號 SKS-H04GA 輸出電壓 1V～4000V可調（開路） 0.5V～2000V可調（50Ω負載）脈沖極性正、負、正負交替方波脈沖寬度 50～1000ns可調（50ns步進）上升沿時間＜1ns 輸出阻抗 50Ω 脈沖重復模式單次觸發手動按鈕外部觸發 TTL電平 100Hz(MAX) 內部觸發 1～100Hz 相位注入方式異步同步注入相位0～359° 耦合去耦網絡內置單相三線耦合/去耦網絡耦合去耦網絡容量交流：AC230V/16A 頻率：50/60Hz 直流：DC230V/16A 儀器工作電源 AC220V 50/60Hz 測試方式相線與相線的差模測試相線與地線的共模測試尺寸（W×D×H） 430mm×400mm×250mm 重量約20kg
