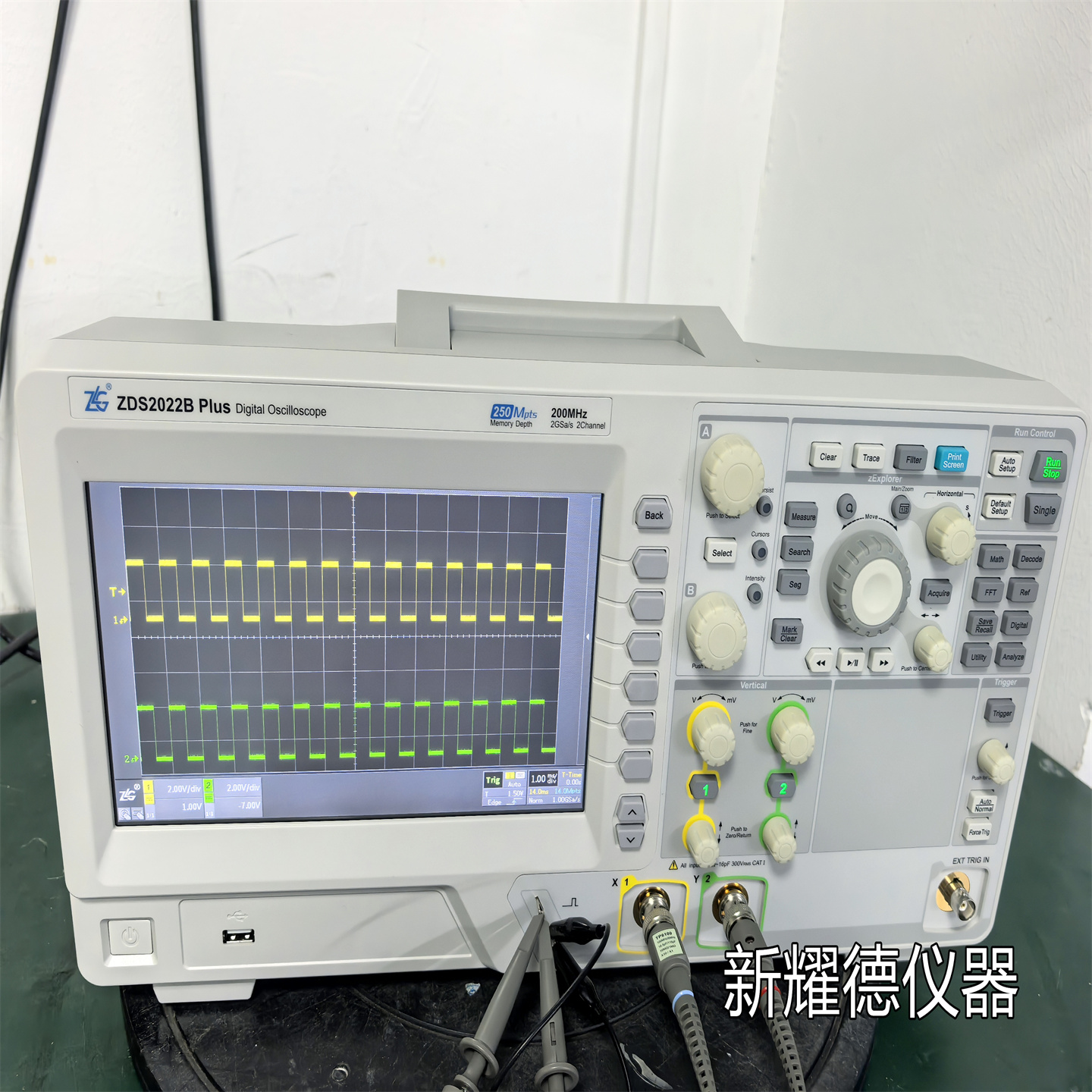

致遠電子ZDS2024B Plus/ZDS2022B Plus示波器

這真不是您需要的產品？
品　　牌：
其他

直接提問 | 回首頁搜
出廠價：
0

主要規格：
200M

用　　途：

致遠電子ZDS2024B Plus/ZDS2022B Plus示波器致遠電子ZDS2024B Plus/ZDS2022B Plus示波器 ZDS2000 系列示波器是 ZLG 致遠電子全新推出的一系列具有強大參數測量、統計功能的高性能示波器，具有極高的存儲深度、優異的波形刷新率和全面的觸發功能，同時具有良好的顯示效果和優秀的操作便利性，可廣泛應用于通信、航天、國防、嵌入式系統、計算機、研究和教育等眾多行業和領域。 ZDS2000 系列示波器是 ZLG 致遠電子全新推出的一系列具有強大參數測量、統計功能的高性能示波器，具有極高的存儲深度、優異的波形刷新率和全面的觸發功能，同時具有良好的顯示效果和優秀的操作便利性，可廣泛應用于通信、航天、國防、嵌入式系統、計算機、研究和教育等眾多行業和領域。主要特色： ? 250Mpts 存儲深度。ZDS2022 Plus/ZDS2024 Plus 標配了最高 250Mpts 海量存儲。大時基時仍能保持高采樣率，在觀察長時間波形的同時仍不丟失波形細節； ? 標配 11 種基礎觸發，22 種協議觸發，26 種協議解碼（ZDS2022 Plus/ZDS2024 Plus）。 ZDS2000 系列示波器標配了邊沿、脈寬、欠幅、建立和保持、延遲、第 N 邊沿、碼型、超時、超幅、斜率、視頻 11 種基礎觸發。 ? ZDS2022/ ZDS2024 為用戶標配了 21 種協議觸發和 24 種協議解碼： UART、SPI、I 2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、Diff-Manche、Miller、DHT11、SHT11、 NEC、RC5 和 RC6； ? MDIO 與 CAN FD 是 ZDS2022 Plus/ZDS2024 Plus 在 ZDS2022 和 ZDS2024 的基礎上又新增的兩種協議，故共標配有 23 種協議觸發和 26 種協議解碼。 ? 33 萬次/秒的波形刷新率（ZDS2022/ ZDS2022 Plus / ZDS2024/ZDS2024 Plus）。標配高于 33 萬次/秒的波形刷新率，具有更短的死區時間，可更大概率捕獲異常信號； ? 4Mpts 的 FFT 分析功能。標配 4Mpts 的 FFT 分析，可快速精確地定位干擾信號的頻率和強度，加快設計調試進度； ? 51 種“真正意義”參數測量統計。可對 51 種測量參數同時測量和計算，并可選擇其中的 24 種實時顯示，此外可給出全存儲深度下所有波形的“真正意義”測量統計結果，計算出**值、最小值、平均值和標準差等且所有的測量均基于全硬件加速； ? 6 秒極速開機（2 通道）。節省時間，提高工作效率； ? 7 種一鍵操作。支持 7 種一鍵操作，將 80%用戶，80%時間里使用的 80%功能匯集到 7 個快捷鍵，易于識別： ? 一鍵捕獲。對應【Auto Setup】鍵，可自動完成適合波形的量程設置，使波形以**視覺狀態呈現； ? 一鍵放大。對應【Zoom】鍵，可實現波形縮放功能； ? 一鍵滾動。對應【Roll】鍵，用于一鍵切換 ROLL 顯示模式和 Y-T 顯示模式； ? 一鍵存儲。對應【Print Screen】鍵，會自動保存當前屏幕顯示內容到設置的存儲設備； ? 一鍵清除。對應【Clear】鍵，清除當前的波形顯示、余輝顯示和測量參數的統計數據等； ? 一鍵光標。對應【Cursor】鍵，自動切換光標開/關、水平/垂直測量、十字測量等； ? 一鍵余輝。對應【Persist】鍵，按下該鍵可在“灰度顯示+無限余輝”、“色溫顯示+無線余輝”、“余輝關閉、色溫顯示關閉”三種模式下切換； ? 800 毫秒自動捕獲（2 通道）。波形可在一鍵捕獲按鈕釋放瞬間，穩定觸發； ? 數字濾波器功能。在 4 通道示波器中，支持對輸入波形進行數字濾波功能，包括低通濾波與高通濾波，用戶可對截止頻率自定義設置，并且 ZDS2000 系列示波器支持對濾波后的波形進行測量統計； ? 創新的 ScopeReportTM 功能，可對所有協議分析和 FFT 分析結果進行“打包”，自動生成 html 或 CSV 格式的報告； ? 最高 200M 模擬帶寬。ZDS2000 系列示波器每通道獨立最高 1GSa/s 實時采樣率； ? 支持最多 26 萬個存儲分段，可記錄連續發生的 26 萬個感興趣事件，且所有分段均支持測量與分析； ? 9 英寸 WVGA 彩色顯示屏，分辨率 800×480，并具有精心優化的 256 級灰度等級顯示，視野寬廣，顯示清晰； ? 支持色溫顯示模式。在色溫顯示模式下，屏幕上波形軌跡的色彩冷暖代表了該波形出現的概率，高概率波形色彩暖，低概率波形色彩冷，用戶可直觀地觀察信號抖動、毛刺和高低概率信號軌跡； ? 支持 USB Host、USB Device、LAN、RS-232 等接口，支持程控設備標準命令（SCPI），為儀器的二次編程控制提供豐富通信接口。價格說明
