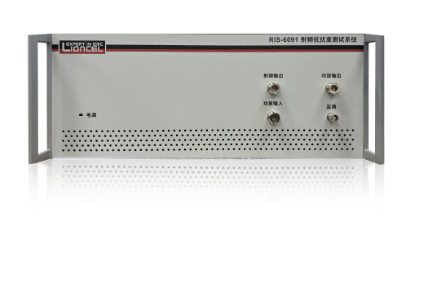

- 射頻傳導抗擾度測試系統 RIS-6091 RIS-6091是凌世研發的一套成熟的多功能射頻傳導抗擾度測試系統。主機內置信號源、功率計、定向耦合器和功放模塊，同時也可擴展使用外部功放模塊，實現測試用途的擴展：包括滿足IEC61000-4-6標準的CS測試、汽車電子ISO11452-4標準的BCI大電流注入測試及其它場合的大電流測試試驗。 值得一提的是，凌世研發制造的多種CS耦合去耦合網絡（CDN）高頻阻抗特性優異，滿足標準規定的從150kHz～230MHz全頻段內的阻抗要求，可匹配任意品牌的CS測試系統，而且從電源線到信號線，有各種規格型號可以滿足不同的測試要求。 技術特點 ■ 上位機控制，標配中英文版專業測試軟件，功能完整，可擴展性好； ■ 各種規格耦合去耦合網絡齊全，可滿足不同測試端口的需求； ■ 全系統頻率范圍：150 kHz～230 MHz； ■ 內置信號源頻率范圍：9 kHz～3 GHz； ■ 內置功率放大器頻率范圍：150 kHz～230 MHz，35 W或85 W可選； ■ 內置功率計：9 kHz～3 GHz； ■ 全自動校準，全自動測試及測試過程中輸出功率監測； ■ 可外部擴展，以支持大電流注入測試。 技術參數： 規格型號 RIS-6091 輸出電壓 35W功放時 國產：1～10Vrms（電磁鉗法） 進口：1~25Vrms（電磁鉗法） 1～30Vrms（CDN法） 85W功放時 國產：1～16Vrms（電磁鉗法） 進口：1~40Vrms（電磁鉗法） 1～30Vrms（CDN法） 國產：1～7Vrms（電流鉗法） 進口：1～25Vrms（電流鉗法） 輸出阻抗 50Ω 電壓駐波比 ≤1.2 信號源 頻率 9kHz～3GHz 輸出電平 -120～+10dBm 非調制信號 連續波 調制模式 幅度調制??? 調制頻率：0.1Hz～1MHz ????????????????? 調制深度：0～100% 脈沖調制??? 調制周期：200ns～160s ????????????????? 脈沖寬度：100ns～85s 功率放大器 輸出頻率 150kHz～230MHz（可擴容至 10kHz～400MHz） 最大輸出功率 +44dBm/35W（可擴容至+49dBm/85W） 諧波 ＜15dBc 功率計 輸入頻率 9kHz～3GHz 輸入功率 -40dBm～+30dBm 軟件 支持Windows 控制接口 USB 輸出接口 N型接頭 尺寸 19''/4U 重量 20kg
