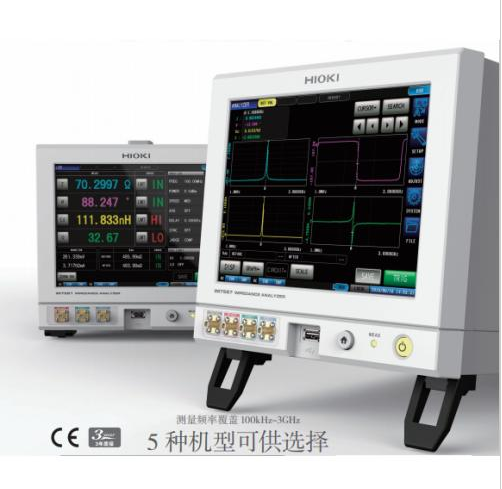

阻抗分析儀(IM7580A IM7581 IM7583 IM7585 IM7587）

這真不是您需要的產品？
品　　牌：
日置

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：
1 MHz～300 MHz

用　　途：
電源測試波形

阻抗分析儀(IM7580) 產品簡介 IM7580A為了實現良好的頻率特性，根據基本原理設計各回路·基板組件·外殼結構等方面。此外通過數據分析和嚴謹?shù)尿炞C將內部基板式樣的形狀以及屏蔽結構調整成***適用的狀態，從而實現100kHz~3GHz良好的頻率特性，這些技術精華都凝聚于這臺小巧的機身之中。關于測試頭的測量端子，為了提高在寬頻帶測試下的測量精度，采用頻率范圍更廣的3.5mm連接器，比其他微波連接器在頻繁地脫卸場景中擁有更好的重復性能。詳細信息 ◆將高穩定性測量變?yōu)榭赡艿闹鳈C(jī)測量部分測量部分采用高分辨率A/D轉換器。通過控制輸入信號的電平和頻率，***大程度的利用了A/D轉換器的動態范圍，實現了寬量程范圍的阻抗測試和***小偏差的測量。模擬回路中搭載的輔助FPGA中使用了***佳的數字濾波器，它能消除各回路中的干擾。此外，主要FPGA是通過將64bit浮點運算進行多段傳輸，以減少誤差實現高速運算處理。致力于測量的穩定性和高速化。 ◆大型固態屏蔽層帶來的高性能化采用了貼合基板和IC形狀的固態屏蔽層，降低了內部的交互耦合現象。此外，還降低了對外部的輻射影響，提高了抗干擾性能，在機身做到***輕量級別的同時也滿足EMC的高標準。 ◆節省一半空間的小巧尺寸一個測試機架可同時并列放置兩臺。對于這個級別的測試儀而言已經是非常輕巧緊湊的機身了 ◆小巧機身，機動性提升半個測試機架大小的緊湊型機身除了用于產線，其輕便性還能夠適應各種測量環境。 ◆大畫面顯示操作舒適大畫面顯示，根據使用場合可改變亮度、顏色以及顯示尺寸。舒適的觸摸屏操作帶來舒適的測量體驗。 ◆手掌大小的測試頭測試頭也采用僅手掌大小的緊湊設計，可設置于被測物的附近。不易受到干擾影響，可實現更為準確的測量。根據頻率有5種機型可供選擇 ◆IM7580A 測量頻率 1 MHz～300 MHz 測量范圍 L： 0.0531 nH～0.795 mH C： 0.1061 pF～1.59 ?F (根據測量頻率而定) 測量信號電平 -40.0 dBm～+7.0 dBm 基本精度 Z：0.72% rdg. θ：0.41° ◆IM7581 測量頻率 100 kHz～300 MHz 測量范圍 L： 0.0531 nH～7.95 mH C： 0.1061 pF～1.59 ?F (根據測量頻率而定) 測量信號電平 -40.0 dBm～+7.0 dBm 基本精度 Z：0.72% rdg. θ: 0.41° ◆IM7583 測量頻率 1 MHz～600 MHz 測量范圍 L： 0.0265 nH～0.795 mHC： 0.0531 pF～1.59?F (根據測量頻率而定) 測量信號電平 -40.0 dBm～+1.0 dBm 基本精度 Z：0.65% rdg. θ: 0.38° ◆IM7585 測量頻率 1 MHz～1.3 GHz 測量范圍 L：0.0123 nH～0.795 mHC： 0.0245 pF～1.59 ?F (根據測量頻率而定) 測量信號電平 -40.0 dBm～+1.0 dBm 基本精度 Z：0.65% rdg. θ: 0.38° ◆IM7587 測量頻率 1 MHz～3 GHz 測量范圍 L： 0.0053 nH～0.795 mH C： 0.011 pF～15.9 ?F (根據測量頻率而定) 測量信號電平 -40.0 dBm～+1.0 dBm 基本精度 Z：0.65% rdg. θ: 0.38°
