電池芯脈沖測試儀(19311)

這真不是您需要的產品？
品　　牌：
中茂chroma

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：
30ms~3000ms

用　　途：
新能源

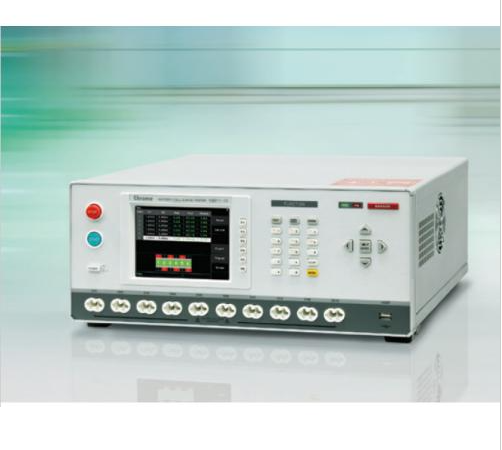

電池芯脈沖測試儀(19311) 產品簡介 Chroma19311系列電池芯脈沖測試儀是專門針對尚未注入電解液的鉛酸電池芯施加高壓脈沖來檢測正負極板之間的絕緣質量。19311系列擁有***高6kV的脈沖輸出電壓、四線式的電壓量測與200MHz的高速取樣率對電池芯進行脈沖測試，使用者可依需求選擇單通道測試儀(19311)或多信道掃描測試儀(19311-10)。19311-10機型具備10個信道，可利用掃描測試的方式做多通道切換輸出檢測，單機***多可檢測9個電池芯。搭配A190362掃描治具，***多可支持25通道，同時檢測24個電池芯。19311-10機型可快詳細信息電池芯脈沖測試儀 BATTERY CELL SURGE TESTER MODEL19311系列基本特點 ■可輸出6kV脈沖測試(依待測物的電容量決定) ■可設定的脈沖間隔時間30ms~3000ms ■8種判定:-面積比較-面積差比較-顫動量偵測(接觸檢查)-二次微分偵測-***電壓峰值-第三電壓峰值-波峰比-波峰差比 ■接觸檢查 ■崩潰電壓分析模式(BDVMode) ■高取樣率(200MHz) ■支持***大25信道掃描測試(19311-10搭配A190362選購) ■英文/繁中/簡中操作接口 ■支持USB隨身碟-波形、測試條件/結果儲存-畫面擷取-內存數據備份 ■圖形化彩色顯示 ■標配LAN、USB、RS232控制接口脈沖測試脈沖測試是將一個"非破壞性"、短暫且低能量的脈沖電壓施加在鉛酸電池芯上。當施加脈沖測試時，由于19311/19311-10的內部有一個諧振電感，所以電池芯會與內部電感產生諧振。將測試的諧振波形加以分析或與樣品的諧振波形進行比對來判斷出鉛酸電池芯是否為良品。對尚未注入電解液的鉛酸電池芯做脈沖測試，主要是為了在注入電解液之前發現鉛酸電池芯是否有絕緣不良或是隔離膜不存在的問題。在開關打開后，鉛酸電池芯與內部電感諧振波形的電壓峰值衰減狀態代表著絕緣質量的好壞。八種判定功能 1.面積比較(Area) 面積比較可用來檢測鉛酸電池芯的正負極板之間是否絕緣不良或隔離膜不存在。面積比較是將測試的波形總面積與樣品的波形總面積做差異比較，總面積的差異表現出了電池芯絕緣程度的好壞。當電池芯正負極板之間的絕緣不良或是隔離膜不存在時，在足夠的電場強度/電壓下會造成放電，瞬間的能量釋放導致波形瞬間快速衰減，所以測試的波形總面積會比樣品的波形總面積小。 2.面積差比較(DifferentialArea) 面積差比較可用來檢測待測物電容量的差異。面積差比較是測試的波形與樣品的波形不重迭的面積所占的比例，此比例的大小代表著待測物的電容量與樣品的電容量的差異，當電容量越大波形諧振的頻率會越低，電容量越小波形諧振的頻率越高。 3.顫動量偵測(Flutter) 顫動量偵測可以用來做接觸檢查。顫動量偵測是利用一階微分的計算方式計算出波形所產生的總量，由于當沒有碰觸好或是沒有接到待測物做測試時，電容量會比有接到待測物時還要小很多，所以波形諧振的頻率會非常高，導致波形的總量變大，因此可利用此特性來做接觸檢查的判斷。
