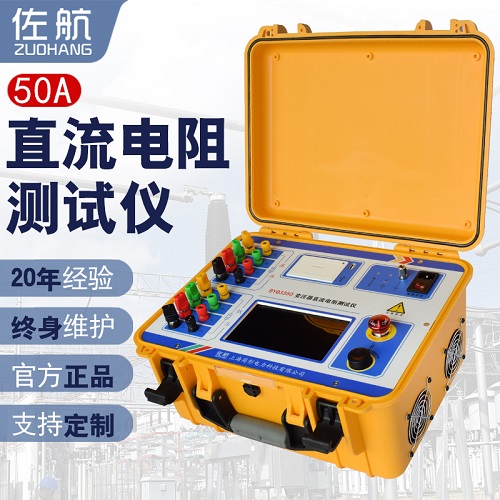

對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。 變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了佐航 BYQ3350 變壓器直流電阻測試儀。該儀器是集 助磁法測試、三相測試（ Yn ，Y Y 、△）和 消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。

1. 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

2. 測試電源可輸出電流50A9，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求；并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。

3. 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

4. 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。

5. 儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。

6. 工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。

單相

電流檔位              測量范圍

50A                     75uΩ? 0.4Ω

20A                     0.5mΩ ?1Ω

10A                     1.0mΩ ?2Ω

5A                       10mΩ?4Ω

1A                       0.1Ω ?20Ω

0.2A                    1.0Ω?100Ω

10mA                  50Ω?2kΩ

<1mA                  500Ω?25kΩ

三相

25A+25A             0.1mΩ~0.25Ω

10A+10A             0.5mΩ ?0.6Ω

5A+5A                 10mΩ~1.5Ω

1A+1A                 0.1Ω~7.0Ω

0.2A+0.2A            1.0Ω~30Ω

技術指標

準確度                   ±（讀數×0.2%+2字）

最高分辨率            0.1uΩ

使用條件及外形

工作電源                AC220V±10%，50Hz/60Hz

主機重量                13.4kg（不含測試線）

主機尺寸                428mm（長）X 350mm（寬）X 230mm（高）

使用溫度                -10℃~50℃

相對濕度                ≤90%，不結露
