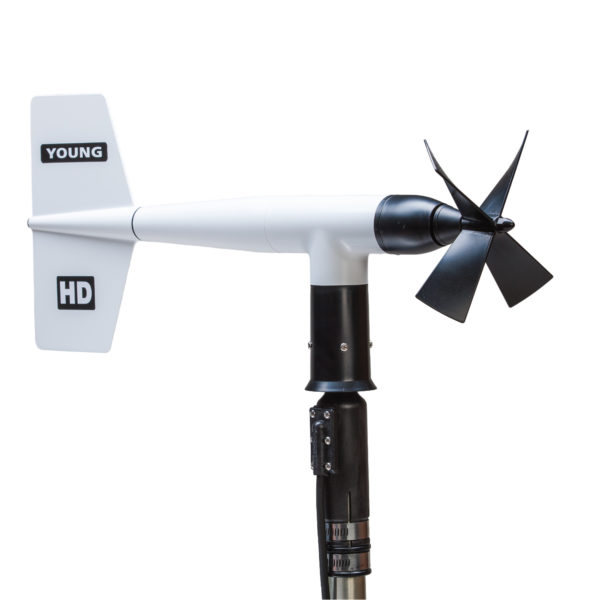

- YOUNG 05108型風速監測器-HD Wind Monitor-HD具有重要功能，可大大延長這種流行傳感器的使用壽命。它有望提高zui惡劣的風力測量應用的生存能力。 YOUNG 05108型風速監測器-HD可測量水平風速和風向。該傳感器具有許多與 05106 型相同的功能，包括、耐腐蝕的陶瓷軸承和直徑為 1/4 英寸的螺旋槳軸。它采用高螺距螺旋槳，由于在類似風速下的旋轉速率較低，因此可以延長軸承壽命。風速的直接輸出是交流正弦波，風向是精密電位器。傳感器安裝在標準的 1 英寸 IPS 管道上。包括一個安裝方向環。 提供單獨的電涌保護組件（型號 19120），既可用作電纜終端的接線盒，又可用作額外的電氣瞬態電涌保護。單獨的信號調理設備可用于將傳感器信號轉換為 0-5 V（型號 05608C）或 4-20 mA（型號 05638C）。所有這三個設備都封裝在防風雨外殼中，并配有安裝硬件（19120 型通常不與 05603C 或 05631C 型結合使用）。 風速監視器傳感器的可靠性眾1所周知。靈敏的葉片和螺旋槳組合已在許多學科的無數應用中被證明是有效的。Wind Monitor-HD（重載）型號旨在解決機械風傳感器zui常見的問題：軸承更換。HD 采用超長壽命的超大尺寸陶瓷軸承，使用壽命比標準不銹鋼軸承長數倍。除了更耐磨之外，陶瓷軸承還能在對鋼軸承不利的環境中抗腐蝕。 風速監視器-HD 還具有超大螺旋槳軸、高螺距螺旋槳和鎖定螺旋槳螺母，所有這些功能都將進一步提高傳感器的長期可靠性。 對于特定應用，可提供單獨的信號調節。05608C 型風傳感器接口提供校準的風速和風向電壓輸出。05638C 型風速線驅動器為每個通道提供校準的 4-20 mA 電流信號。每個電路都裝在一個帶安裝硬件的防風雨接線盒中。 范圍： 風速：0-100米/秒（224英里/小時） 方位角：360°機械，355°電氣（5°開放） 準確性： 風速：± 0.3 米/秒（0.6 英里/小時）或讀數 的 1% 風向：± 3 度 門檻：* 螺旋槳：1.0 米/秒（2.2 英里/小時） 葉片：1.0 米/秒（2.2 英里/小時） 動態響應： * 螺旋槳距離常數（63% 恢復） 2.7 米（8.9 英尺） 葉片延遲距離（50% 恢復） 1.3 米（4.3 英尺） 阻尼比：0.3 阻尼自然波長：7.4 米（24.3 英尺） 無阻尼自然波長：7.2 米（23.6 英尺） 信號輸出： 風速：磁感應交流電壓，每轉3個脈沖。1800 rpm （90 Hz） = 15.0 m/s （33.6 mph） 方位角：來自導電塑料電位器的模擬直流電壓 ? 電阻 10K Ω ， 線性度 0.25%，預期壽命 ? 5000 萬轉 電源要求： 電位計勵磁：15 VDC（zui大值） 工作溫度： -50 至 60°C 傳感器電纜： 提供用于電氣連接的防水尾纖電纜。標準長度為 3 米、8 米和 12 米。 對于更長的電纜長度，可以使用用戶提供的接線盒或連接器。 尺寸： 總高度：37 厘米（14.6 英寸） 總長度：55 厘米（21.7 英寸） 螺旋槳：直徑 18 厘米（7 英寸） 安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道） 重量： 1.0公斤（2.2磅） 裝運重量： 2.3公斤（5磅） 型號 05608C： 風傳感器接口 信號輸出：0-5.00 VDC 滿量 程 電源要求：8-24 VDC （5 mA @ 12 VDC） 工作溫度：-50 至 60°C 型號 05638C： 風線驅動器 信號輸出：4-20 mA 滿量 程 功率要求：12-30 VDC（zui大 40 mA） 工作溫度：-50 至 60°C * ：標稱值，根據ASTM標準程序確定。
