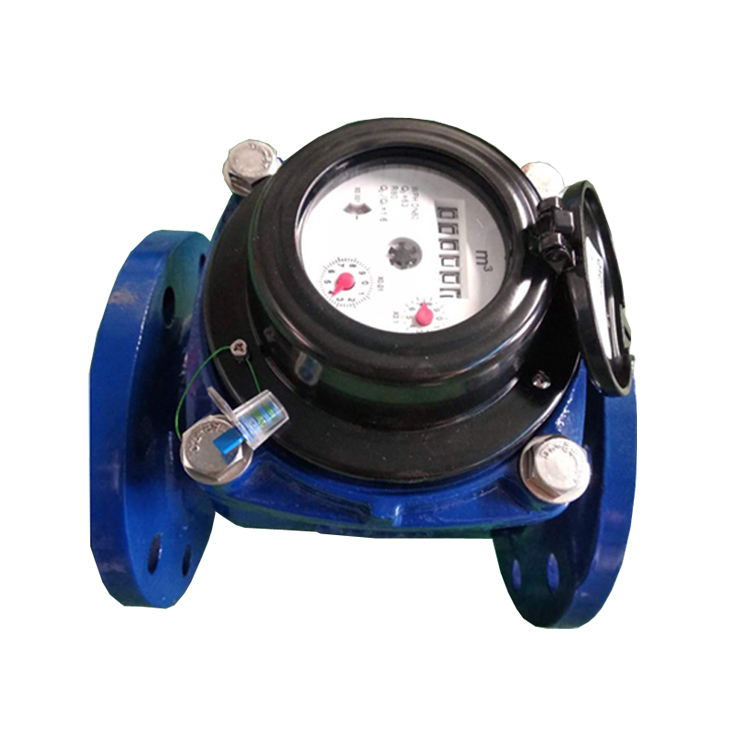

- LCG100礦用高壓水表 水平高壓水表 LCG200礦用高壓水表 煤礦用高壓水表 DC型礦用高壓水表 高壓注水流量計 水平式高壓電子水表 高壓注水流量計 LCG系列礦用高壓水表具有結構簡單、性能穩定、使用可靠、壓力損失小、維修方便等特點。特殊的純機械結構設計，使得該類型水表對惡劣的工作環境有較強的適用性，產品特別適用于煤礦、石油等防爆要求高的工作環境。? 高壓水表結構與原理? ? ? 本表由殼體、計量機構、指示裝置等部分組成，為速度類流量儀表。它利用了葉輪旋轉時角速度與流速成正比關系的原理，當被測流體由表殼下端進入表內，沖向葉片使葉輪旋轉，葉輪的轉動通過葉輪軸上端環形磁鋼，把磁力傳遞給隔板上側指示裝置的中心磁鋼齒輪，經減速齒輪帶字輪顯示累積流量。本表采用字輪式機械計數器，結構緊湊，讀數清晰直觀。? 高壓水表組成結構及特點? ? ? 干式機械式? ? ? 結構組成 整表由殼體、計量機構、指示裝置等部分組成，由直角或水平式的儀表外殼及葉輪測量機、調節機構、磁力傳動機構和指示機構組成。連接方式為法蘭連接。? ? ? 功能特點 本表應用磁性連軸節轉動的裝置，高壓腔內無減速齒輪，避免了因水質差而卡齒輪現象。保證了計量的準確和水表的靈敏度 提高了使用壽命。該型式的表采用結構字輪式機械計數器，結構緊湊，讀數清晰直觀。全機械的結構設計，使得該類型水表對惡劣的工作環境有較強的適用性，產品特別適用于煤礦、石油等防爆要求高、工作環境惡劣的場所。? 高壓水表主要技術參數? a公稱口徑：DN25-DN300mm? b公稱壓力：1.6～40MPa? c環境溫度：0～65℃? d環境相對濕度：≤85%? e大氣壓：86～106kPa? f適用介質：清水或污水? g介質溫度：0～80℃? h壓力損失:? a公稱口徑DN≤80mm的不超過0.1 MPa? b公稱口徑DN＞80mm的不超過0.3 MPa? i防護等級：IP 65? j測量準確度等級：2級? q流量測量范圍及選型參數 聯系人：張經理 18653676121/18653673532（V）
