客戶好評的日本尼康投影儀 V-12BDC

這真不是您需要的產品？
品　　牌：
尼康NIKON

直接提問 | 回首頁搜
出廠價：
8

主要規格：
100*100mm

用　　途：

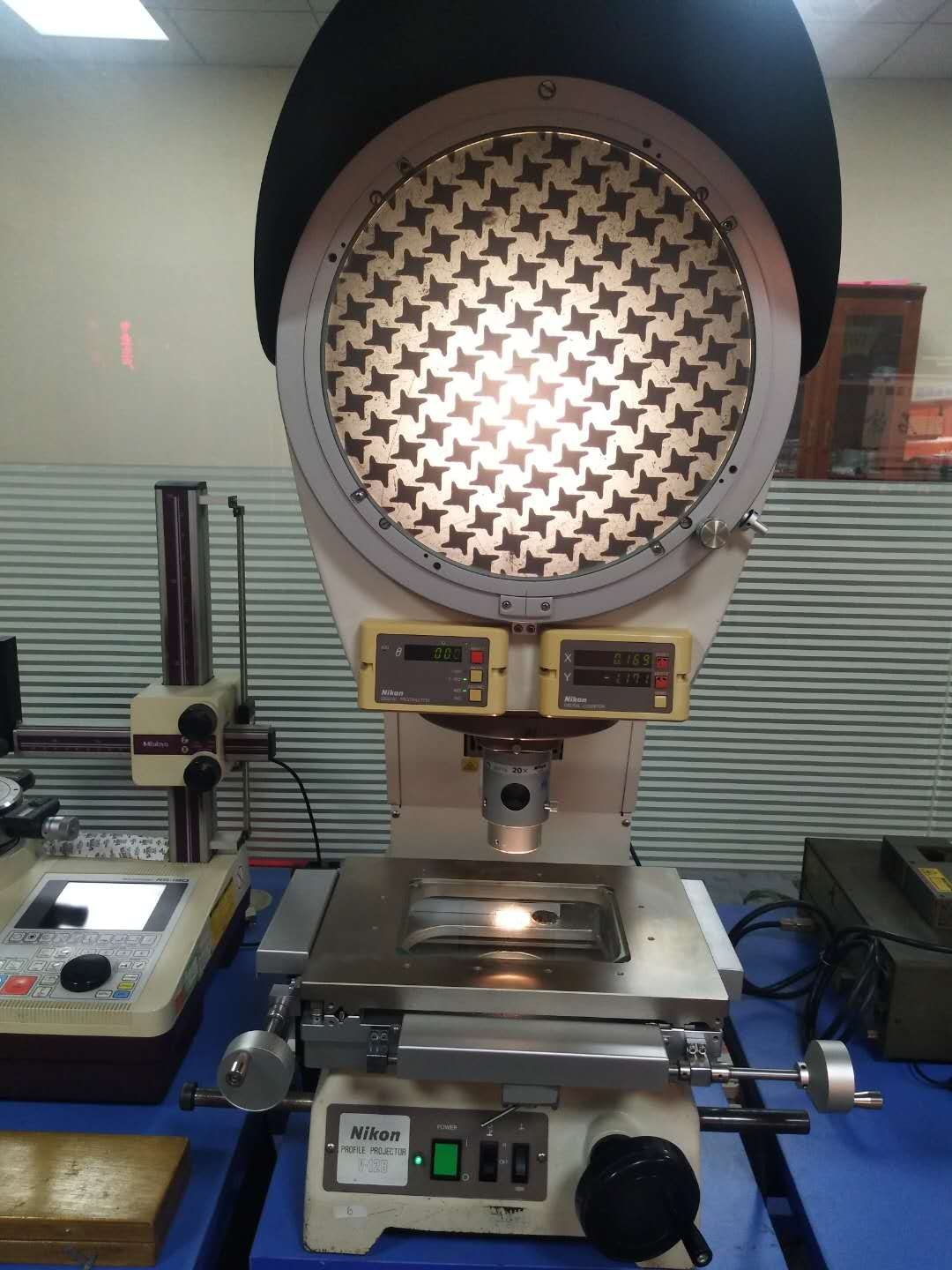

簡介：V-12BDC屬于小型臺式輪廓投影儀，投影屏有效直徑為305 mm，垂直正正像。主要用于*密生產車間的工件尺寸檢測。具有倍率*度*、圖象清晰、操作方便等特點。Nikon尼康V-12BDC投影儀外觀設計*致，結構穩定耐用，內有測量*度光柵尺，測量*度可達1μm。Nikon尼康V-12BDC 尼康投影儀，nikon工業測量投影機V12BDC(新款)，日本nikon V-12BDC投影儀，尼康*度輪廓測量投影儀在PG、放電、慢絲、接插件、*密模具等行業廣泛應用。 9成新尼康V-12B輪廓投影儀 8*6工作臺 50X鏡頭V-12BDC投影機特點： ◆*密尺寸、長度、形狀、輪廓等*密被測產品經放大投影檢查、測量、比對、照相、列表記錄。 ◆尼康輪廓投影儀在兩次對焦測量時*度不變。 ◆用于*密工業、模具、工件、沖件、電子、計算機用品、機械零件、組件、螺絲、齒輪、鐘表、自動車床、交通器材、光學、航空、造船……等工業制造、設計開發、品管檢驗與學術研究用。 ◆0.1μm*解析力光柵尺，*清大景深投影鏡頭，影像明亮清晰。 ◆可選物鏡： 5 倍、 10 倍、 20 倍、 50 倍、 100 倍、 200 倍、 500 倍。 ◆可附加微電腦處理機（ Data Processor ）及尋邊器，計算處理快速。 ◆XY工作臺 50mm×50mm/100mm×50mm/100mm×100mm/150mm×100mm/200mm×150mm/250mm×150mm ◆產地：日本尼康規格表： 1、尼康投影儀本體選擇：可選擇形式說明內建角度器內建 XY 顯示器 D：DELUXE TYPE 有數位角度器 V－12BDC ○ ○ S：STAND TYPE 不含數位角度器 V－12BDC ○ — C：有數位 XY 顯示器 V－12BDC — ○ 全部機型都有 AC100－120V 或 AC220－240V V－12BDC — — 2、尼康投影儀技術參數： V－12B規格表 V－12BDC V－12BD V－12BSC V－12BS 螢幕尺寸 305mm（12.0 in.）in diameter with etched center crossline Provided with digital protractor fine rotation knob. 360°rotatable（with digital reading to 1 minute of arc） Fixed screen 物鏡 5X, 10X, 20X, 25X, 50X, 100X, 200X and 500X 3-lens turret; clamp screw type 影像 Erect and unreversed 量測*度 Contour illumination±0.1%, vertical/oblique surface illumination ±0.15% 載物臺 Types 10X6, 8X6, 6X4, 4X4, O3L and 2X2 光源 High/low light intensity control; 24V150W halogen lamp 尼康投影儀特性：尼康投影儀，V-12BD，V12BDC，V12BSC，V12BS 測量工作行程：250*150；200*150；150*100；100*100；50*50mm 可選擇 Z軸對焦行程：100mm 顯示*度：0.0001m 測量*度：0.001mm 工作臺尺寸：270x270mm/430x270mm/470x255m 工作臺承重：15kg 投影屏規格：直徑305超微粒毛玻璃，固定投影屏/可旋轉投影屏幕帶數字顯示，回旋角度數字顯示1分照明裝置：透射照明、反射照明、傾斜反射照明光源：24V 150W 鹵素燈物鏡選擇：5X,10X,20X,50X,100X,200X,500X(*有鏡頭同焦點）讀數裝置：QC200-AR多功能數據處理器/QC220E-AR多功能處理和自動尋邊裝置 V-12B系列投影儀有4種型號可選：型號內置角度顯示器內置XY坐標顯示器 V-12BDC 含投影屏可旋轉測量角度含 XY坐標顯示器內置 V-12BD 含投影屏可旋轉測量角度不含，可選配數顯表 V-12BSC 固定投影屏，不含投影屏可旋轉測量角度含 XY坐標顯示器內置 V-12BS 固定投影屏，不含投影屏可旋轉測量角度不含可選配數顯表功能特點：尼康NIKON投影儀V-12B 1.*密尺寸、長度、形狀、輪廓之*密放大投影檢查、測量、比對、照相、列表記錄. 2.實物投影：5倍、10倍、20倍、50倍、100倍、200倍、500倍。顯微投影100-600倍。 3.工作臺固定，炮塔式轉盤帶三個物鏡，切換倍率方便，定位*。 4.投影圖像為正立像，采用頭部上下移動式對焦 5.通過CAE提*了剛性，內置計數器及分度規，提*操作性能 6.配備透射照明用4級變焦聚光鏡，可設定合適的鏡頭倍率光束。 7.工作臺尺寸：（2x2）50x50mm/（4x2）100x50mm/（4x4）100x100mm/（6x4）150x100mm/（8x6）200x150mm/（10x6）250x150mm，數字顯示值0.0005mm/0.00002mm可切換，方便。 NIKON 投影儀V-20B內置半透膜，倍率變*時無需調整照明，可測量與檢查承重20KG的重物，有效直徑可達500mm NIKON 投影儀V-24B采用電動的上下移動方式，*度可達250mm.投影幕有效直徑可達600mm 規格參數 IMG20181115105706 IMG20181115105747 機型 V12B V20B V24B 投影幕直徑 300mm 500mm 600mm 鏡頭倍率 5X,10X,20X,50X, 100X,200X,500X 5X,10X,20X, 50X,100X 5X,10X,20X, 50X,100X,200X 物鏡半截架 3孔旋轉式/鎖定式倍率*度輪廓投影±0.1% 表面投影±0.15% CFMPLAN物鏡±5% 輪廓投影±0.1% 表面投影±0.15% 輪廓投影±0.1% 表面投影±0.15% 燈源 24V150W鹵素燈 24V150W鹵素燈 24V150W鹵素燈被測物*度 100mm 200mm 250mm 載物臺行程 2x2 50x50mm 225x75mm 225x75mm
