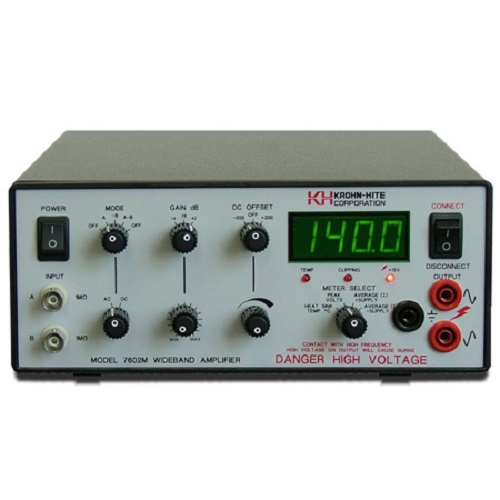

美國KH 7600/KH 7602M寬帶功率放大器

這真不是您需要的產品？
品　　牌：
美國KROHN-HITE

直接提問 | 回首頁搜
出廠價：
1000

主要規格：

用　　途：

KH公司7600/7602型寬帶功率/電壓放大器可以提供17W和34W功率，低失真的輸出。其采用的混合CMOS運算放大器技術，實現其他放大器所不能達到的性能指標。型號 7600M 7600M提供17W交流連續輸出(34W直流輸出)，141Vrms(400Vpp)高電壓輸出，頻率范圍直流到500KHz。 7600M的頻率響應是±0.1dB@10KHz，諧波失真<0.01%@5kHz，<0.3%@100kHz。電壓放大倍數可以選擇0dB-14dB 連續可變，0dB-28dB 連續可變和0dB-42dB連續可變。其他功能：輸入模式A，A-B，-B；共模抑制80dB；直流或交流耦合；直流偏置電壓0V到±200V；可選數字顯示選件，顯示溫度、輸出電壓和平均電流。型號 7602M 7602M 提供34W交流連續輸出(68W直流輸出)，282Vrms(800Vpp)高電壓輸出。其他指標與7600M型一致。典型應用 7600/7602型寬帶功率/電壓放大器是高功率/電壓輸出、性能優異、滿足多種應用的寬帶放大器，工作頻率從DC 到1MHz。這兩款型號可以驅動阻性和容性負載，具有高功率/高電壓輸出、低失真、頻率平坦度好的優點，適合儀器校準、壓電傳感器美國KH 7600/KH 7602M寬帶功率放大器特點： DC到1MHz 直流偏置0到200V 增益可變,最大42dB(125 倍) 頻率響應<±0.1dB 短路保護 可選顯示屏(帶“M” 后綴) 輸出功率17W/34W 最大電壓141/282Vrms 失真<0.1% 容性或阻性負載率范圍: 直流到 1MHz. 功率 : 1k? 負載: 34W, 直流; 17W有效值, at 500 kHz; 5W有效值, at 1MHz. 600 ? 負載: 10W有效值, 100Hz到1MHz; 5W rms, at 100Hz; 10W 直流. 電壓 : 無負載: ±200V 直流; 141V有效值, 交流. 1k ? 負載: ±184V 直流和峰值, 130V 有效值, 直流到 500 kHz; ±113V 峰值, 80V 有效值, at 1 MHz. 60 0 ? 負載: ±113V 峰值, 80V 有效值, 100Hz 到 1MHz; ±78V 直流和峰值, 55V 有效值, 直流到 100Hz. 電流 : 910 ?負載, ±200mA 峰值, 141mA 有效值, 直流到 500kHz . 頻率響應: ±0.1dB, dc to 10kHz; ±0.25dB to 200kHz; ±0.5dB to 500kHz, 0-130V rms; ±0.5dB to 1MHz 0-80V rms. 諧波失真: <0.01% to 5kHz and 175V peak output, <0.05% 200V peak output; <0.3% to 100kHz. 放大倍數: 0dB到 42dB,三個量程連續可調: 0dB 到14dB(x5), 14dB(x5) 到 28dB(x25), 28dB(x25)到 42dB(x125); 步進精度: ±0.1dB +頻率響應指標. 相位: A input 0° ±1°, B input, 180° ±1° dc to 10kHz increasing linearly 60° lagging at 1MHz. Model 7602: (Inverted output relative to non-inverted) 180°, –0.3° at 10kHz; 180°, –3° at 100kHz; 180°, –20° at 1MHz. 方波響應: 上升/下降時間: <120ns 達到 50Vp-p. 壓擺率: >600V/us, 400Vp-p. 直流偏置: 0V 到 ±200V 可變. 內阻: <0.5 ohm, dc to 10kHz; 5 ohms at 100 kHz; 20 ohms at 1 MHz. 7602M型 7602M 型提供與帶有差分輸出的 7600M 型相同的性能，能夠提供 34 瓦的連續功率（直流時 68 瓦）和 282V rms (800Vp-p)。它還可以同時提供正負直流電壓。應用 7600M 和 7602M 型是當今市場上僅有的兩款在直流至 1MHz 范圍內提供功率、性能和多功能性的組合的放大器。7600M 和 7602M 能夠驅動電阻或無功負載，加上其功率和電壓能力、低失真和平坦響應，因此非常適合驅動壓電換能器、離子束偏轉、真空管驅動器、儀表校準、噴墨測試和設計；通過直流耦合和可變直流偏置控制，每個放大器都可以用作雙極高壓電源。
