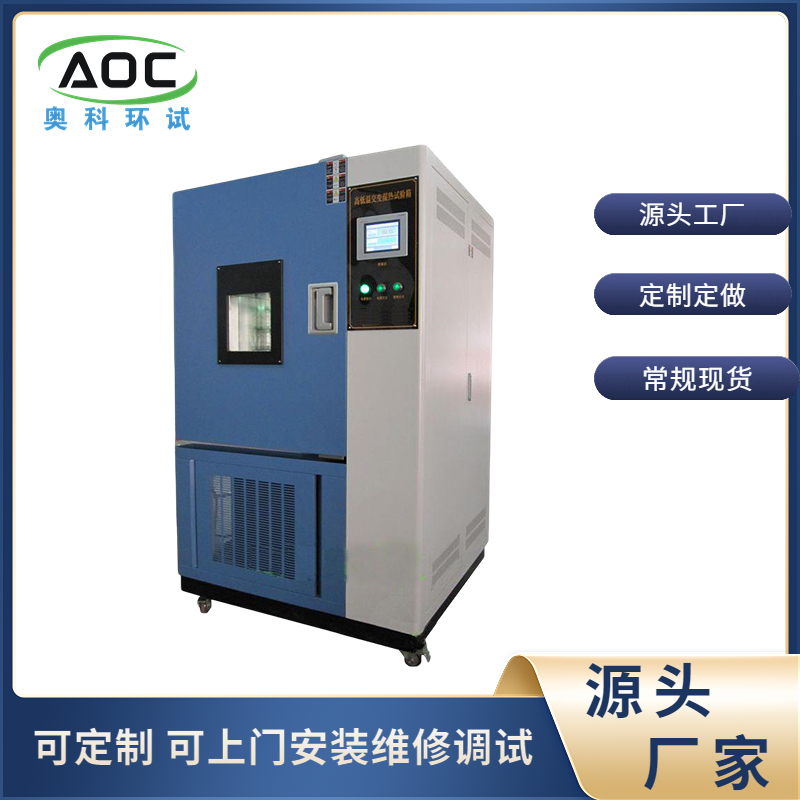

- 產品名稱 高低溫濕熱試驗箱 一、產品用途 產品適用于考察 電工電子產品、元器件、零部件及其材料在不同溫濕度條件下，其耐潮濕能力，還可以作為在高低溫環境下儲存、運輸和使用的適應性試驗。 二、產品規格 1.型號GDS-50 工作室尺寸:D×W×H 320×350×450 外形尺寸950×870×1420 2.型號GDS-100 工作室尺寸:D×W×H 400×500×500 外形尺寸1030×1020×1470 3.型號:GDS-150 工作室尺寸:D×W×H 500×500×600 外形尺寸1080×1050×1570 4.型號:GDS-225 工作室尺寸:D×W×H 500×600×750 外形尺寸1080×1120×1700 5.型號:GDS-250 工作室尺寸:D×W×H 500×600×810 外形尺寸1100×1120×1780 6.型號:GDS-500 工作室尺寸:D×W×H 700×800×900 外形尺寸1260×1320×1920 7.型號:GDS-800 工作室尺寸:D×W×H 1000×800×1000 外形尺寸1610×1320×1960 8.型號:GDS-010 工作室尺寸:D×W×H 1000×1000×1000外形尺寸1610×1560×1960 三、技術參數 1.溫度范圍：-20℃～150℃（A）、-30℃～150℃(B)、-40℃～150℃(C)、-60℃～150℃(D)、-70℃～150℃(E) 2.濕度范圍：30%～98%R.H（溫度在25℃～95℃） 3.溫度均勻度：≤±2℃ （空載時） 4.濕度均勻度：+2% -3%R.H 5.溫度波動度：≤±0.5℃ （空載時） 6.濕度波動度：±2% 7.溫度偏差：≤±2℃ 8.濕度偏差：≤±2% 9.降溫速率：0.7～1.0℃/min 10.升溫速率：1.0～3.0℃/min 11.時間設定范圍：0～999 小時 12.電源電壓：380V±10% 13.設備總功率：3KW～13.5KW 四、箱體結構 1.箱體采用整體結構。 2.箱體內側采用1.0mmSUS304B不銹鋼板，外側采用1.0mm冷軋鋼板噴塑，保溫材料采用*細玻璃保溫棉。 3.大門密封采用雙層硅橡膠密封材料。 4.觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為200×300mm為防止低溫時玻璃結霜，特設內置式*制發熱絲環繞，并設有照明燈，為觀察提供照明。 5.在箱體側面設有帶塞子的φ50mm測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能。 6.在箱體工作室后側設置有一個空氣調節柜，在其間安裝蒸發器、電加熱器、加濕器、風機、風機蝸殼等設備。 7.溫度傳感器置于出風口。 8.試驗箱內的送風方式為上送風下回風方式。 五、制冷系統 1. 低溫制冷采用法國“泰康”全封閉式壓縮機機組。其它制冷部件如美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利CASTEL、日本鷺宮等進*品牌產品。使用R404A環保型制冷劑。蒸發冷凝器既作為高溫級的蒸發器，又作為低溫級的冷凝器。 2. 為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端設有高壓表監測系統運行情況。 3. 制冷量調節采用分流法。 六、加熱、加濕系統 1. 加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，壽命長。由儀表輸出可控脈沖占空比PID信號，通過固態繼電器來控制，控制平穩、可靠。 2. 蒸汽鍋爐電加熱加濕方法，鎧裝電加熱管，PID控制方式，使用無觸點周期脈沖調寬SSR（固態繼電器）控制，設有水位控制裝置，加熱器防干燒裝置。 七、控制系統 1. 溫度控制儀：高精度數顯溫濕度控制儀，控制*確、平穩，長期運轉不漂移。 2. 傳感器：PT100測溫傳感器。 3. 控制加熱輸出采用固態繼電器過零觸發，以降低噪聲，減少污染，方便維修，提高控制精度。 4. 在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平保護、風機過載保護、超溫斷電保護、漏電等保護。 5. 控制系統設有方便用戶的操作面板，設在試驗箱左上部，設有電源、照明和各功能操作按鍵以及故障指示燈。 6. 在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。 7. 在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時加熱和加濕系統不能啟動。 八、執行標準 1.GB/T2423.1-2001; 2.GB/T2423.2-2001; 3.GB/T2423.3-2001 4.GB/T10592-2008; 5.GB/T11158-89; 6.GB/T10589-89; 7.GB/T10586-89; 8.IEC68-2-1; 9.IEC68-2-1; 九、設備使用環境 1.環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）； 2.環境濕度：≤85%； 3.電源要求：AC380（ ±10%）V/50HZ 三相四線制； 4.水源要求：去離子水或純凈水； 5.操作環境需要在室溫28度以下而且通風良好； 6.機器放置前后左右各80公分不可放置東西；
