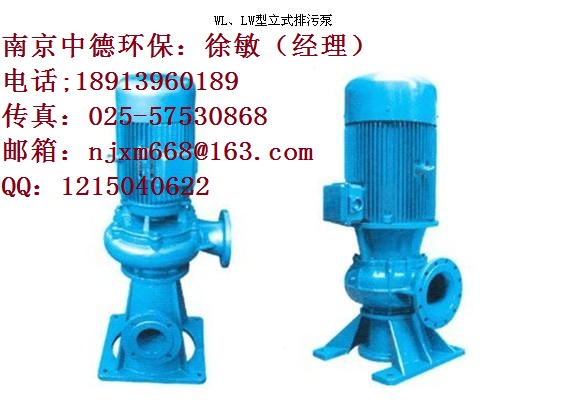

- WL型系列污水泵為單級單吸立式污水泵,主要由蝸殼、葉輪、泵座體、支撐管、軸、電動機座組成,如圖所示.泵體和進水管上都設有手孔,以供排出渣物,液體沿軸向吸入,水平方向排出.泵的傳動方式是通過聯軸器與電動機連接,WL(I)型為立式電動機直接與水泵相連,WL(II)型為立式電動機通過加長軸的聯軸器與水泵相連.排污泵的旋轉方向,從電動機端看為順時針方向旋轉. 型號意義:例200WL(I)480-13 200-泵出口直徑 WL-立式排污泵 I-電動機直聯式 480-泵設計點流量(m3/h) 13-泵設計點揚程. . 工作條件 3．1 安裝地點:污水泵房內,海拔不超過1000m; 3．2 水溫:不超過40℃; 3．3 PH值:5～9; 3．4 電源:380V 50Hz 3Ph . 技術規格 運轉方式:連續運行SI制,每小時起動8次而不會引起任何損壞. . . 技術要求 5．1 泵為單級單吸渦殼式立式泵,采用彎管進水,用立式電機通過彈性聯軸器與泵直接相連傳遞扭力. 5．2 葉輪可通過φ125mm的固體顆粒,采用大通道設計,無堵塞,防纏繞性能好.泵振動烈度符合GB10889中C級規定,噪音小于75分貝,保證泵平穩連續運轉. 5．3 立式污水泵噴涂環氧樹脂防腐漆,其表面光亮,無砂眼、裂痕等,部件表面經噴砂除銹和除油后采用環氧粉末噴涂處理. 5．4 立式污水泵葉輪、轉子作動平衡試驗,平衡精度為級. 5．5 立式泵過流部件及油室做氣壓試驗,試驗壓力為關閘揚程的確倍,歷時5分鐘無泄漏等現象,進出水法蘭采用標準設計,泵體和葉輪上設有耐磨環,確 保泵的密封性能,使水泵始終處于高效區范圍內運行. 5．6 立式泵所用軸承為雙列向心推力球軸承,承受軸向力,采用自潤滑方式,軸承座上設有溫度監測傳感元件,可承受大反轉轉速為額定轉速的130%,轉子軸軸向位移控制在以內,符合密封的使用要求,不會產生有害影響. 5．7 泵的葉輪軸的材料采用2Cr13不銹鋼,軸承采用進口軸承,有效地提高了泵的耐用性和使用壽命. 5．8 泵體和進水口設有檢修孔,便于檢修和清理雜物,出水口處設有安裝壓力表的管螺孔. 5．9 泵體采用球墨鑄鐵,葉輪采用不銹鋼合金材質,泵的所有緊固件均采用不銹鋼件,靜密封材料采用丁晴橡膠密封. 5．10 泵的密封采用碳化鎢機械密封,使用可靠壽命長. 5．11 立式電機采用Y系列電機,絕緣等級為F級,防護等級為IP44,電機效率≥92%,功率因素≥,電源380V/3/50Hz,自然冷風冷卻方式,貫徹標準ZBK22007. . 性能保證 每臺立式污水泵在組裝完畢后,應進行性能測試,確保機組的整體性能符合有關標準,測試內容包括:流量-揚程曲線,流量-功率曲線,流量-效率曲線,并將測試報告提供給客戶,保證次無故障運行時間不小于10000小時,機組的設計使用壽命不小于15年. . 安裝 每臺立式污水泵都能方便地進行安裝、調試和維護保養,為了保證不發生水錘現象,在出水管路上設有緩閉止回閥. . 運行控制 每臺立式污水泵均引出控制保護信號線,采用軟啟動控制方式,具有對泵進行過載、缺相、短路、超溫、水位控制等保護功能和提供相應的信號指示,并具備PLC接口,可確保機組可靠運行. WL立式污水泵是雜質泵的一種,它與離心泵的不同之處在于:葉輪的葉片少,流道寬,便于輸送帶有纖維或-懸浮雜質的污水.另外,在泵體的外殼上開設有檢查、清掃孔,便于在停車后清除泵殼內部的污濁雜質. WL型系列立式污水泵效率高,節能效果好.結構上的特點是具有單葉片或雙葉片,并采用大流道形式,以減少纖維垃圾纏繞,且適用于輸送城市生活污水、工礦企業污水能通過大的物料.能抽送直徑為100-250mm、纖維長度為300-1500mm的大顆粒固體塊.另外,WL型系列立式污水泵功率曲線平坦,可以在全性能范圍內運行而無過載之憂. WL型系列立式污水泵適用于城市生活污水、工礦企業污水、泥漿、糞便、灰渣及紙漿等漿料,還可用做循環泵、給排水用泵及 . 供貨范圍 每臺泵含以下設備各一套: 9．1 泵主機(泵機一體); 9．2 軟啟動控制柜. 南京中德環保設備制造有限公司 采購咨詢：18913960189徐敏（經理）025-57530868
