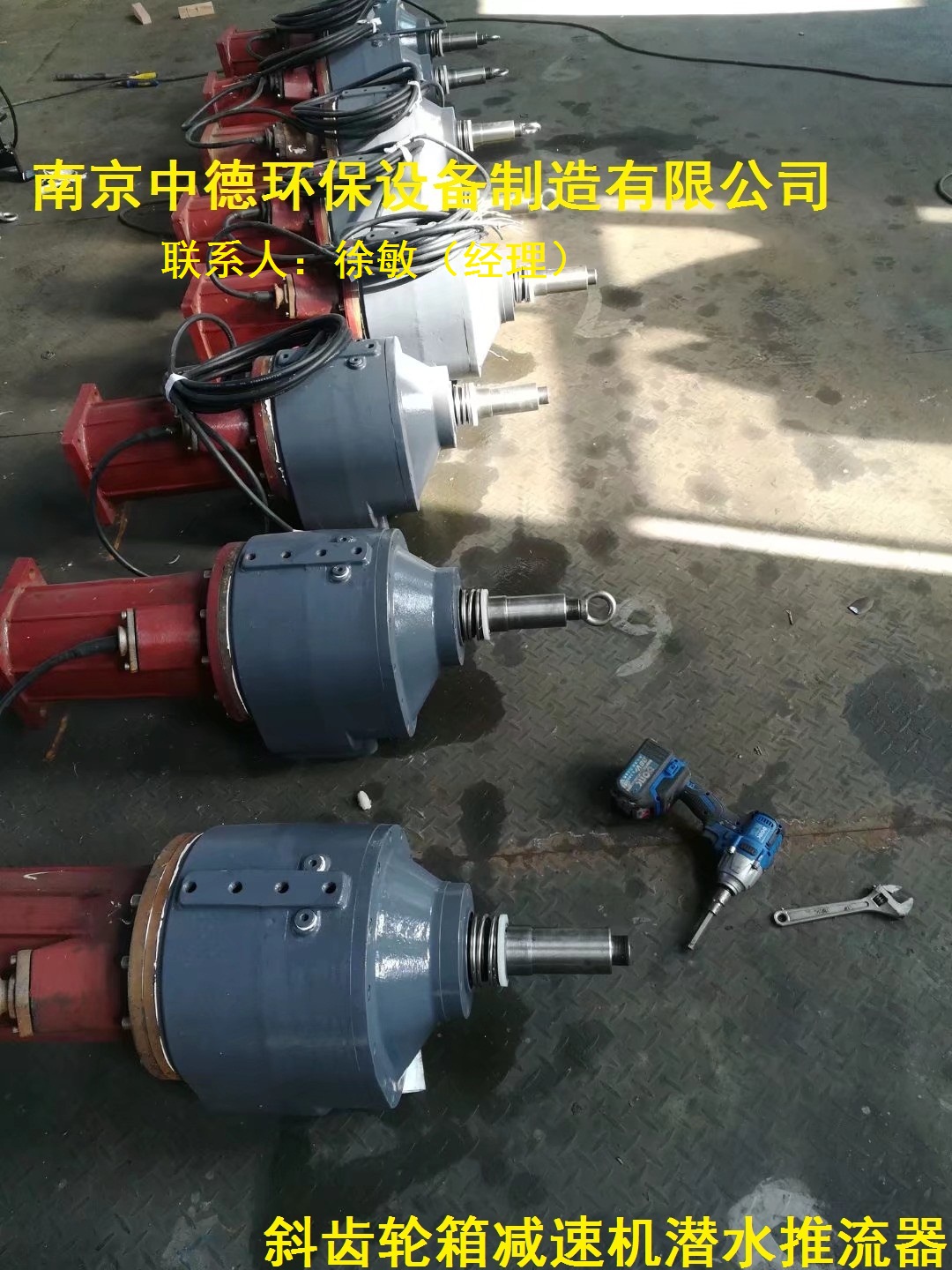

QDT型潛水推流攪拌機型號規格及裝配尺寸

這真不是您需要的產品？
品　　牌：
中德

直接提問 | 回首頁搜
出廠價：
11800 元/臺

主要規格：
QDT5/4-1800/2-63

用　　途：
環保設備及污水處理廠

潛水推流器低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池,其產生低切向流的強力水流,可用于池中水循環及硝化,脫氨和除磷階段創建水流等。潛水攪拌機的選型是一項比較復雜的工作,選型方案的正確與否直接影響到設備的正常使用,作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能,這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求,攪拌機選型的*流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌的效果,如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前,首先要確定潛水攪拌機運用在什么場所,如：污水池,污泥池還是生化池；其次是介質參數,如：懸浮物含量,溫度,PH值等；還有水池的形狀,水深甚至安裝方式等都將對選型產生影響,同時還應考慮到因素,因為這將會影響到用戶今后的運行成本。低速推流器材質：葉漿采用進口聚氨酯材料,電機殼鑄鐵,NSK優質軸承,具體情況可根據客戶要求定做產品!低速推流器是我公司在吸收進技術的基礎上研制開發的,技術起點高,顯著,安全性強,該類產品以其獨特的功能,可靠的質量受到了廣大用戶的歡迎和好評,已被許多用戶選為替代進口產品。！洽談！適用范圍攪拌機在下列條件下應能正常連續運行： 1.zui高介質溫度不超過40攝氏度； 2.介質的PH值在5～9之間； 3.液體密度不超過1150千克/立方米； 4.長期潛水運行潛水深度一般不超過20m。性能特點 1.QJB型攪拌機結構緊湊,操作維護簡單,安裝檢修方便,使用壽命長。 2.葉輪具有*的水力設計結構,工作效率高,后掠式葉片具有自潔功能可防雜物纏繞,堵塞。 3.與曝氣系統混合使用可使能耗大幅度降低,充氧量明顯提高,有效防止沉淀。 4.電機繞組絕緣等級為F級,防護等級為IP68,選用進口軸承和*的電機防凝露裝置, 使電機的工作更加安全可靠。 5.兩道機械密封,材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。型號表達方式 QJB1.5/4-1800/2-42P 其中： QJB------潛水推流器的拼音縮寫 1800-----葉輪名義直徑 42-------葉輪轉速（r/min） 1.5------電機功率（KW）材質： P -------聚氨酯 C -------碳鋼 S -------不銹鋼 QDT型潛水推流攪拌機設備俗稱 QDT潛水攪拌機：行業俗稱（水下攪拌器,液下攪拌器,鑄件式潛水攪拌機,推流攪拌機,污水攪拌機,低速推流器,潛水推進器,下水推進器,QJB潛水攪拌機,QJT低速推流器,HQD低速潛水推流器,TQJ型潛水攪拌機,4410/4430水下低速推流器,推流式潛水攪拌機） QDT型低速推流器的用途及適用條件低速推流器適用于各種水處理工藝和工業進程需要保持固,液二相或固,液,氣三相介質均勻混合反應的場所。重點注意事項：潛水攪拌機必需完全潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定,安裝完畢后,必須將電纜拉緊固定好. 潛水推流器選型時,漿葉直徑超過2M,建議使用齒輪箱減速機. 性能參數 QDT型潛水推流攪拌機在額定電壓380V，頻率為50Hz,繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下。安裝尺寸及安裝示意圖【】售后服務感謝您選購本公司環保設備產品，本產品嚴格按照ISO9001國家質量體系標準進行質量控制。環保設備質量三包，質保一年、自購買安裝調試運行之日起一年內產品出現非人為損壞故障由本公司負責免費維修。安裝示意圖【低速推流器】安裝步驟及注意事項 1、葉片的裝配低速推流攪拌器注意：在攪拌機裝上安裝系統前，先根據工作條件選擇角度調整片。確保兩枚葉片在安裝時為同一角度。步驟1、松開輪轂（1）上端蓋（2）的螺釘（3）（M16*80左螺紋），卸下端蓋；步驟2、將一枚葉片從上插入輪轂的孔中，使葉輪軸的槽對外，用已選擇好的角度調整片（4）放入葉輪軸的槽內，用兩顆螺釘與輪轂連接，用內六角扳手先擰緊左側的螺釘（5），再拎緊右側的螺釘（6）。為了便于安裝第二枚葉片，將輪轂旋轉180o，然后用上述方法安裝第二枚葉片。步驟3、蓋上端蓋，將兩片齒型墊圈和 M16*80左螺紋螺釘擰入。 2、低速推流攪拌器的安裝將導桿和吊架按要求用脹錨螺釘固定好。裝上減振塊和滑套。用手搖葫蘆提起攪拌機，將滑套套入方型導桿中，在攪拌機就位前，檢查升降是否靈活自如。緩慢均勻地放下攪拌機，確保攪拌機就位正確。使手搖葫蘆鋼絲繩處于松弛狀態。確保電纜在攪拌機運行時，不被卷入葉輪中！ 3、試運轉開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。 *調試時，必須檢查葉輪的旋轉方向是否正確。方法是：將潛水攪拌機懸在方型導桿上，接通電源，從葉輪向電機方向看，葉輪應為順時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺攪拌機連接在同一個控制柜上時，應對每臺攪拌機進行單獨檢查旋向。注意：檢查旋轉方向時，要確保旋轉的葉輪不會傷害工作人員，也不要靠近旋轉的葉輪。 4、運轉在試運轉正常后，切斷電源。將攪拌機沿方型導桿放入水下，并確保攪拌機安裝到位。接通電源進行運轉，并檢查是否正常。 5、注油與換油攪拌機在出廠前減速箱內已注油。*次運轉100小時后應更換新油，以后可每3-6個月更換一次。潤滑油牌號為90號工業齒輪油或20號機械油。加油量約為1.2升。換油應按下列方法進行：把攪拌機放置好，松開上下兩只螺塞，放出潤滑油，然后用洗滌油清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。如果換下的油中發現有水（呈奶狀乳化液），按規定清洗油室，再注入新油，換上新的O型圈，將螺塞旋緊。三星期后必須重新檢查一次，如果油又變成奶狀乳化液，應檢查機械密封件，必要時應進行更換（請與我公司或維修服務部）。【低速推流器】包裝發貨\ 南京中德環保設備制造有限公司銷售咨詢：18913960189徐敏（經理）025-57530868
